Xerox WorkCentre PE114e


Xerox WorkCentre PE114e
Код производителя: PE114E
Тип устройства: МФУ
Функция печати: да
Функция копирования: да
Функция сканирования: да
Цветность печати: черно-белая
Технология печати: лазерная
Максимальный формат: А4
Скорость печати: 14 стр./мин.
Нагрузка в месяц: 10000 стр.

100 000 стр. или 5 лет использования - ресурс устройства, заявленный производителем
Снят с производства

Запчасти и компоненты

Производство Описание Инф. Цена
Подача и захват бумаги
Xerox
006N01253 - Вал в узле подачи бумаги
Аналоги:
• Samsung JC66-00398A - Вал в узле подачи бумаги
Снято с производства
Xerox
008N01738 - Держатель в узле захвата бумаги
Аналоги:
• Samsung JC66-00377A - Держатель в узле захвата бумаги
Xerox
019N00742 - Накладка площадки отделения бумаги
Аналоги:
• Xerox 019N00821 - Накладка площадки отделения бумаги
• CET JC73-00140A - (CET1205) Накладка площадки отделения бумаги
84 ⃏
• Samsung JC73-00140A - Накладка площадки отделения бумаги
196 ⃏
Xerox

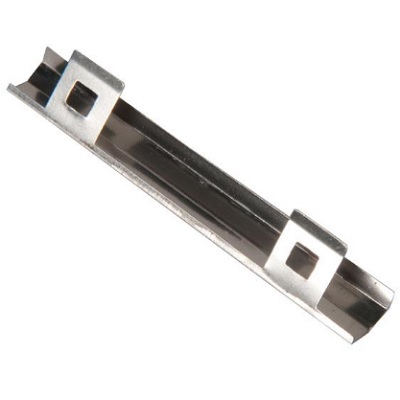

019N00820 - Металлическая рамка площадки отделения бумаги из кассеты (лоток 2)
По запросу
Аналоги:
• Samsung JC70-00314A - Металлическая рамка площадки отделения бумаги из кассеты (лоток 2)
953 ⃏
• CN JC70-00314A - Металлическая рамка площадки отделения бумаги из кассеты (лоток 2)
Xerox
022N01609 - Муфта верхнего вала подачи бумаги, в сборе
Аналоги:
• Samsung JC97-01788A - Муфта верхнего вала подачи бумаги, в сборе
Xerox

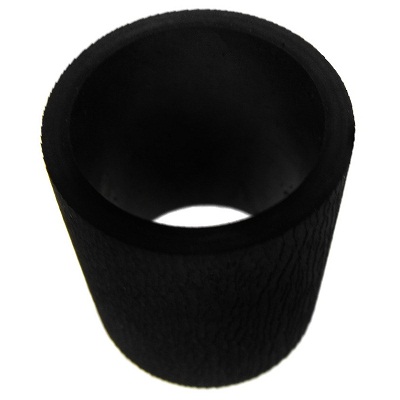

022N02016 - Резиновый элемент на ролик захвата бумаги из кассеты (лоток 2)
Снято с производства
По запросу
Аналоги:
• CN JC72-01231A - Резиновый элемент на ролик захвата бумаги из кассеты (лоток 2)
• Samsung JC72-01231A - Резиновый элемент на ролик захвата бумаги из кассеты (лоток 2)
• CET JC72-01231A - (CET1204) Резиновый элемент на ролик захвата бумаги из кассеты *лоток 2
Xerox
022N02080 - Вал подачи бумаги (4 резинки на металлической оси)
Аналоги:
• Samsung JC66-00526A - Вал подачи бумаги (4 резинки на металлической оси)
Xerox

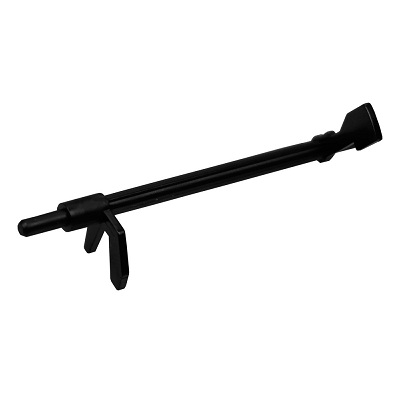

022N02127 - Флажок датчика прохождения бумаги в узле подачи
-
Аналоги:
• Samsung JC72-00976A - Флажок датчика прохождения бумаги в узле подачи
Снято с производства
Xerox
022N02355 - Вал подачи бумаги (2 резинки на металлической оси)
Аналоги:
• Samsung JC66-00598A - Вал подачи бумаги (2 резинки на металлической оси)
Xerox
120N00425 - Флажок датчика наличия бумаги в лотке подачи
Снято с производства
По запросу
Аналоги:
• Samsung JC72-00975A - Флажок датчика наличия бумаги в лотке подачи
Снято с производства
Xerox

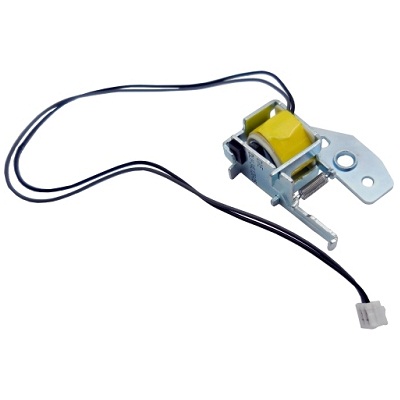

121N01162 - Соленоид
Аналоги:
• Samsung JC33-00009A - Соленоид

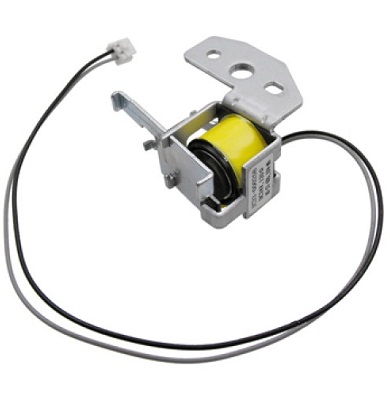

• Samsung JC33-00025B - Соленоид
414 ⃏
Xerox

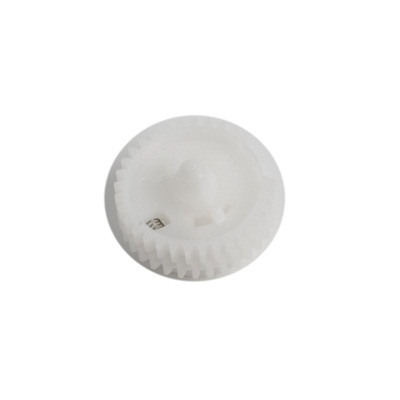

130N01377 - Муфта ролика захвата бумаги, в сборе
-
Аналоги:
• Samsung JC81-01692A - Муфта ролика захвата бумаги, в сборе
Снято с производства
Xerox
130N01378 - Ось ролика захвата бумаги из кассеты, в сборе (лоток 2 / ролик захвата в комплекте)
В сервисной документации Xerox WC 3119 (708P88471) обозначен ресурс в 50,000 стр.
Снято с производства
-
Аналоги:

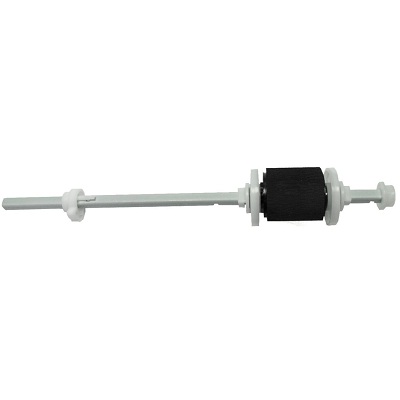

• Samsung JC81-01693A - Ось ролика захвата бумаги из кассеты, в сборе (лоток 2 / ролик захвата в комплекте)
Снято с производства
Samsung 6107-001164 - Пружина флажка датчика наличия бумаги
Samsung 6107-001165 - Пружина флажка датчика наличия бумаги
Samsung 6107-001166 - Пружина подъёмного механизма кассеты (1 шт. / в аппарате 2 шт.)
Xerox
709N00007 - Флажок датчика (обходной) прохождения бумаги в узле подачи
Аналоги:
• Xerox 700N00093 - Флажок датчика (обходной) прохождения бумаги в узле подачи
• Samsung JC72-00977A - Флажок датчика (обходной) прохождения бумаги в узле подачи
Samsung JC61-00587A - Подшипник оси ролика захвата бумаги (правый)

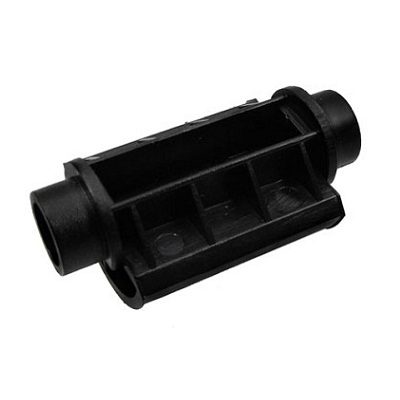

Samsung JC61-00591A - Ролик захвата бумаги из лотка подачи (основание, пластиковая часть, без резинового элемента)
Samsung JC66-00393A - Шестерня муфты верхнего вала подачи бумаги
Samsung JC66-00396A - Шестерня (23 зуба) узла подачи бумаги
* для Samsung ML-2850 / 2851 / 2855 / 3050 / 3051 / SCX-4824 / 4825 / 4826 / 4828 / Xerox Phaser 3250 / WorkCentre 3210 / 3220 в дополнительном лотке

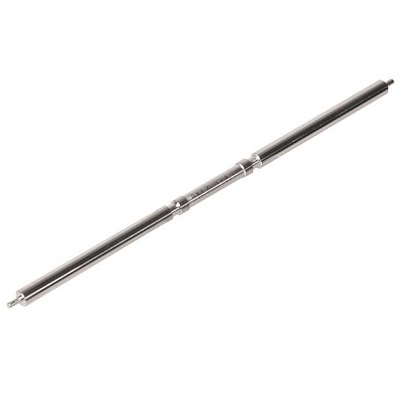

Samsung JC66-00527A - Вал регистрации
Samsung JC72-00382B - Подшипник вала подачи бумаги
Samsung JC72-00979A - Наружная шестерня муфты узла захвата бумаги

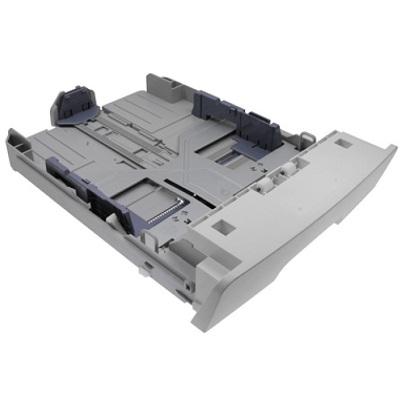

Samsung JC97-01914A - Кассета на 250 листов, в сборе (лоток 2)
Снято с производства
Внутренние компоненты
Xerox
007N01178 - Шестерня ограничителей формата бумаги
-
Аналоги:
• Samsung JG66-40003A - Шестерня ограничителей формата бумаги
Xerox
009N01522 - Пружина пластиковых прижимов в узле выхода бумаги
Аналоги:
• Samsung 6107-001163 - Пружина пластиковых прижимов в узле выхода бумаги
226 ⃏
Xerox
032N00390 - Направляющая картриджа (правая)
Снято с производства
По запросу
Аналоги:
• Samsung JC72-00985A - Направляющая картриджа (правая)
Xerox
038N00409 - Металлическая напрвляющая подачи бумаги
Аналоги:

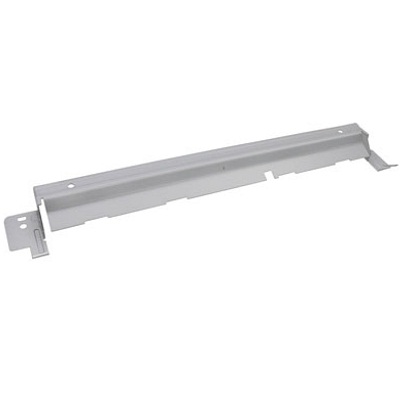

• Samsung JC61-00718A - Металлическая напрвляющая подачи бумаги

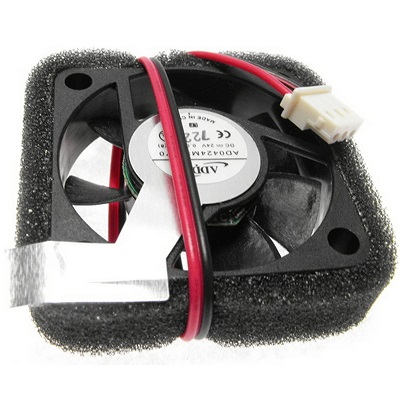

Samsung 3103-001085 - Вентилятор
Снято с производства

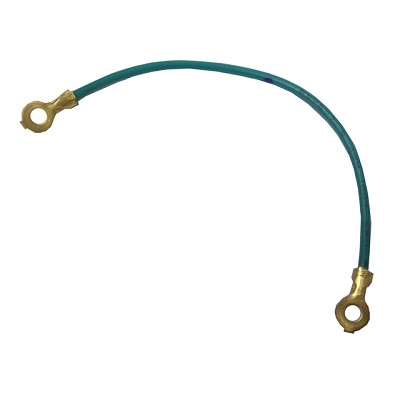

Samsung JB39-40532A - Кабель
Samsung JC66-00378A - Пластиковый вал в узле выхода бумаги (без резинок)
Samsung

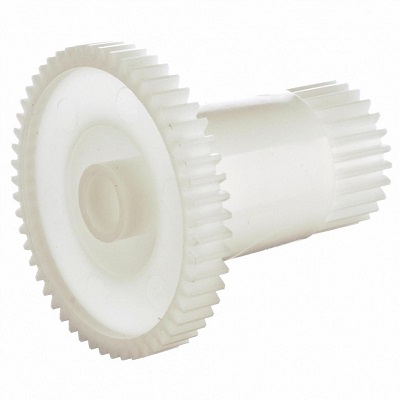

JC66-00388A - Шестерня редуктора (53/26 зубов)
Снято с производства
По запросу
Аналоги:
• CN JC66-00388A - Шестерня редуктора (53/26 зубов)
По запросу
Samsung JC66-00389A - Шестерня редуктора - в узле 2 шт. (57/18 зубов)
Samsung JC66-00390A - Шестерня редуктора (103/41 зуб)
Снято с производства

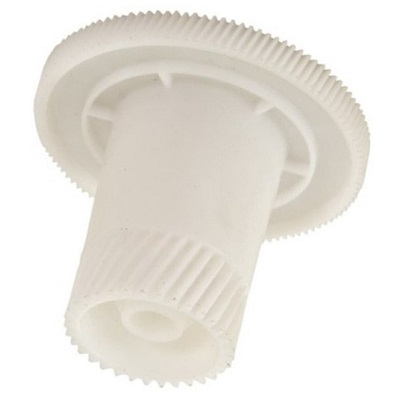

Samsung JC66-00391A - Шестерня привода картриджа (113/33 зуба)
Снято с производства

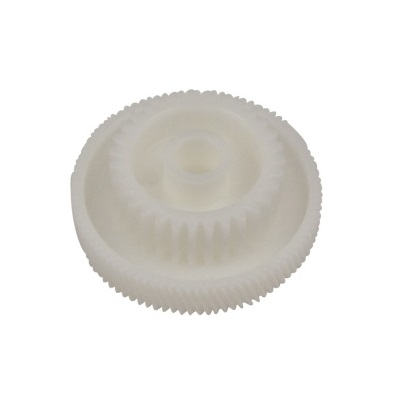

Samsung JC66-00392A - Шестерня редуктора (90/31 зуб)
Samsung JC66-00721A - Шестерня узла сканирования

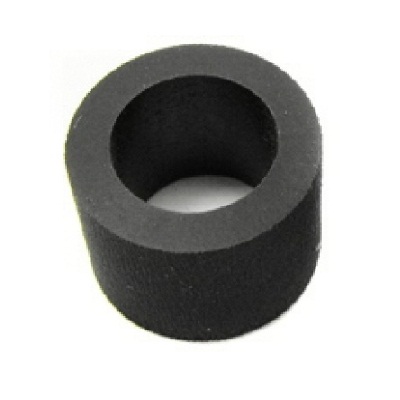

Samsung JC73-00017A - Резиновый ролик в узле выхода бумаги
Снято с производства
Samsung JC96-03138A - Главный редуктор, в сборе (мотор в комплекте)
Снято с производства
Samsung JC61-00603A - Пластина подъёма бумаги в кассете
-
Samsung 6031-000023 - Шайба в главном редукторе
Снято с производства
Samsung JC61-00599A - Металлическая пластина (основание) главного мотора
-
Samsung JC72-00825A - Вентилятор мотора главного редуктора
Узел переноса
Xerox
007N01548 - Шестерня вала переноса заряда
Аналоги:

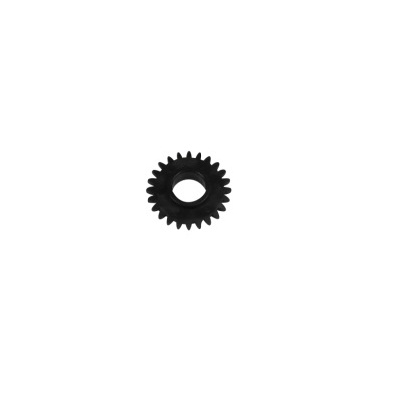

• Samsung JC66-00395A - Шестерня вала переноса заряда
Снято с производства
Xerox
016N00254 - Подшипник вала переноса заряда (левый)
Снято с производства
По запросу
Аналоги:
• Samsung JC72-00102A - Подшипник вала переноса заряда (левый)
170 ⃏
Xerox
022N02126 - Вал переноса заряда
По запросу
Аналоги:
• Samsung JC66-00725A - Вал переноса заряда
В сервисной документации:
- Samsung ML-1640/ML-2240 (1645-D00XEV, VERSION NO.: 1.00)
- Samsung SCX-4321/SCX-4521F (JC-0139H, VERSION NO.: 1.00)
обозначен ресурс в 50,000 стр.
Электронные компоненты
Samsung 0609-001214 - Линейка сканирования
Снято с производства
Xerox
105N02110 - Плата питания (220В)
Аналоги:
• Samsung JC44-00073A - Плата питания (220В)
Снято с производства
Samsung JC31-00035A - Двигатель планшетного сканера
Samsung
JC39-00358A - Шлейф сканера (12 жил, 64 см)
Аналоги:
• CET JC39-00358A - (DGP7505) Шлейф сканера *12 жил, 69 см
По запросу
Samsung JC59-00018C - Блок лазера
Samsung JC92-01586A - Плата панели управления (экран в комплекте)
Узел термозакрепления
Xerox
122N00229 - Лампа нагрева тефлонового вала (220В)
Снято с производства
По запросу
Аналоги:

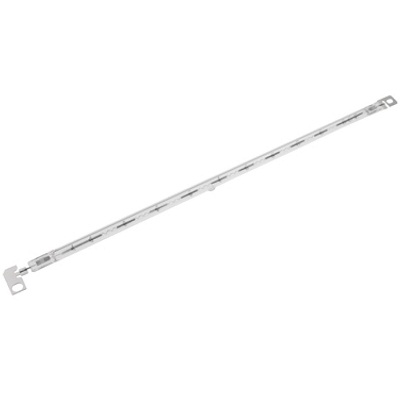

• Samsung 4713-001183 - Лампа нагрева тефлонового вала (230В / 600Вт / 6 x 284мм)
Xerox
130N01380 - Термистор
Аналоги:
• Samsung 1404-001298 - Термистор
Samsung

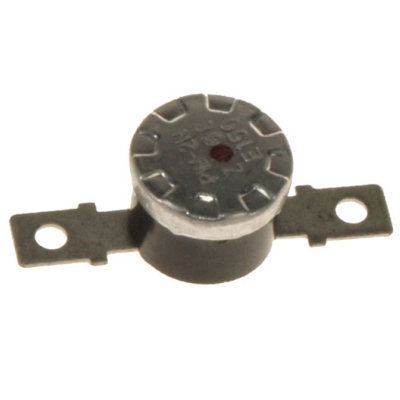

JC47-00005A - Термостат
Аналоги:
• Xerox 130N01265 - Термостат
Снято с производства
По запросу

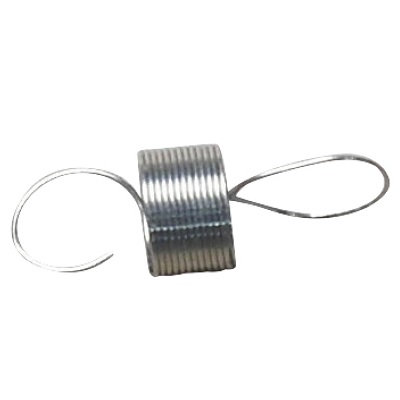

Samsung JC61-00064A - Пружина пальца отделения (1 шт. / в узле 4 шт.)
Samsung JC61-00581A - Держатель флажка датчика выхода бумаги из узла термозакрепления
Снято с производства
Samsung JC61-00584A - Палец отделения бумаги от тефлонового вала (1 шт. / в узле 4 шт.)
Снято с производства
Samsung JC61-00605A - Защёлка пальца отделения бумаги от тефлонового вала (1 шт. / в узле 4 шт.)
CN JC61-00947A - Подшипник тефлонового вала (правый)
CN JC61-00948A - Подшипник тефлонового вала (левый)
Samsung JC66-00037C - Шестерня привода тефлонового вала
Samsung JC66-00380A - Пластиковый вал выхода бумаги в узле термозакрепления (с шестерней / без резинок)

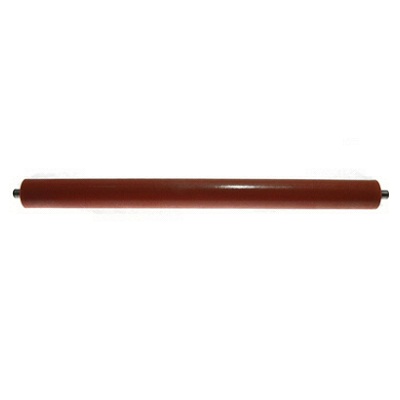

Samsung JC66-00731A - Прижимной вал
Samsung

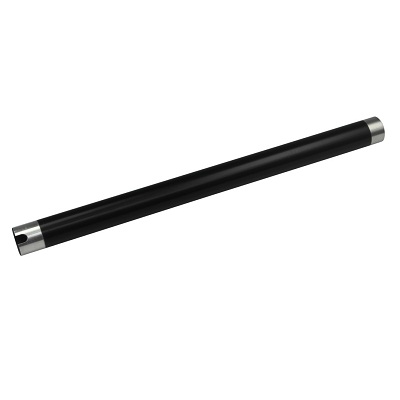

JC71-00012B - Тефлоновый вал
Снято с производства
По запросу
Аналоги:
• CN JC71-00012B - Тефлоновый вал
• Hi-Black JC71-00012B - Тефлоновый вал
По запросу
Samsung JC96-03135B - Печь, в сборе (220В)
Снято с производства

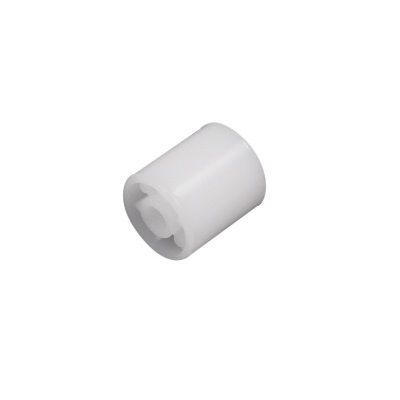

Samsung JC72-40361A - Белый пластиковый ролик выхода бумаги в узле термозакрепления (1 шт. / в узле 2 шт.)
Samsung JC61-70976A - Пружина белого пластикового ролика выхода бумаги в узле термозакрепления (1 шт. / в узле 2 шт.)
Xerox
007N01550 - Промежуточная шестерня (25/15 зубов) узла термозакрепления
Снято с производства
Аналоги:
• Samsung JC66-00397A - Промежуточная шестерня (25/15 зубов) узла термозакрепления
Снято с производства
Samsung JC72-00382A - Подшипник пластикового вала выхода бумаги в узле термозакрепления
Xerox
120N00461 - Флажок датчика выхода бумаги из узла термозакрепления
Снято с производства
Аналоги:

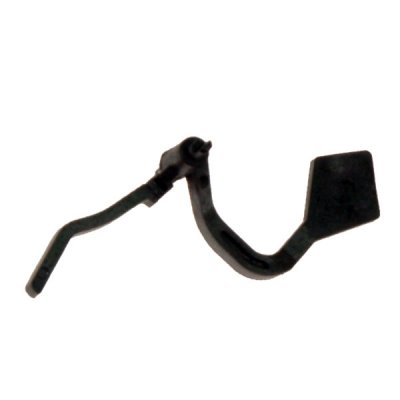

• Samsung JC72-00987A - Флажок датчика выхода бумаги из узла термозакрепления
Снято с производства
• CN JC72-00987A - Флажок датчика выхода бумаги из узла термозакрепления
Samsung JC61-00595A - Пластиковая направляющая входа в узел термозакрепления
Снято с производства
-
Детали корпуса
Xerox
057N00156 - Стекло планшетного сканера
Аналоги:
• Samsung JB01-00002A - Стекло планшетного сканера (247 x 356 x 2.85мм / прозрачное)

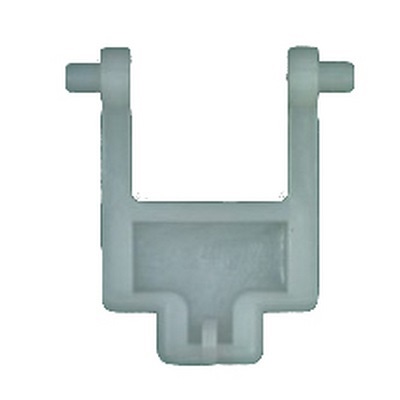

Samsung JC61-00929A - Петля модуля сканера (1 шт. / в аппарате 2 шт.)
Samsung JC63-00209A - Белая губка крышки планшетного сканера

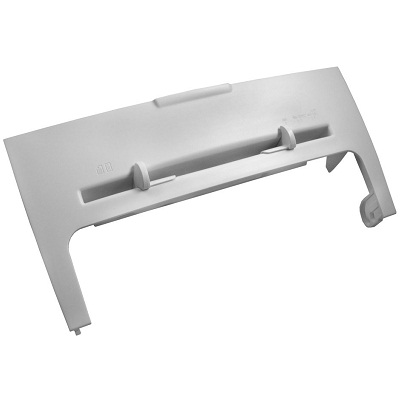

Samsung JC97-01960A - Крышка доступа к картриджу, в сборе
Снято с производства

Расходные материалы

Картридж Модели аппаратов Цвет Заправка Восстано- вление Замена чипа Оригинальный Совместимый
013R00607 Xerox WorkCentre PE114
(Картридж / 3,000 стр.)
Снято с производства		 ●550 ⃏--По запросуUniton (унив.) - 992 ⃏
от 992 ⃏

Ремонт

Диагностика Xerox WorkCentre PE114e

✔ 540 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)

Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей

Срок проведения:
• 2 часа - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность

Ремонт Xerox WorkCentre PE114e

✔ 1800 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов

Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика

Срок проведения:
• 5 часов
✔ При наличии всех комплектующих, запасных частей и расходных материалов

Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации

Выезд мастера

✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование

Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера

Доставка оборудования

✔ Москва - 400 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний

Для инженера

Повторяющийся дефект

⚠ Валы имеют свой радиус
💡 Для определяения неисправности потребуется отпечаток и линейка
✎ Смотри таблицу

Период повторения Вал
35,2 мм Вал проявки (картридж)
37,7 мм Ролик первичного заряда (картридж)
45,3 мм Вал переноса заряда (узел переноса)
47,8 мм Вал подачи тонера (картридж)
57.1 мм Тефлоновый вал (узел термозакрепления)
59,7 мм Прижимной вал (узел термозакрепления)
75,5 мм Фотовал (картридж)

Каталог
