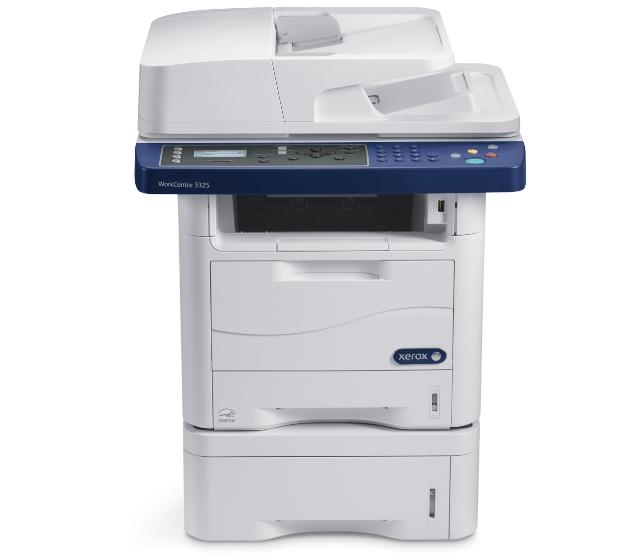

Xerox WorkCentre 3325DNI


Xerox WorkCentre 3325DNI
Код производителя: 3325V_DNI
Тип устройства: МФУ
Функция печати: да
Функция копирования: да
Функция сканирования: да
Функция факса: да
Цветность печати: черно-белая
Технология печати: лазерная
Максимальный формат: А4
Скорость печати: 35 стр./мин.
Нагрузка в месяц: 80000 стр.

Снят с производства

Запчасти и компоненты

Производство Описание Инф. Цена
Узел автоматической подачи оригиналов
Xerox 002N03064 - Крышка узла автоматической подачи документов, в сборе (узел захвата бумаги в комплекте)
-
Xerox
003N01042 - Площадка отделения бумаги из автоподатчика документов (с двухсторонним сканированием), в сборе
Аналоги:

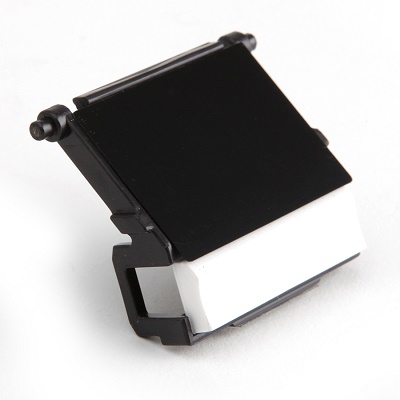

• Samsung JC97-03069A - Площадка отделения бумаги из автоподатчика документов (с двухсторонним сканированием), в сборе
Xerox

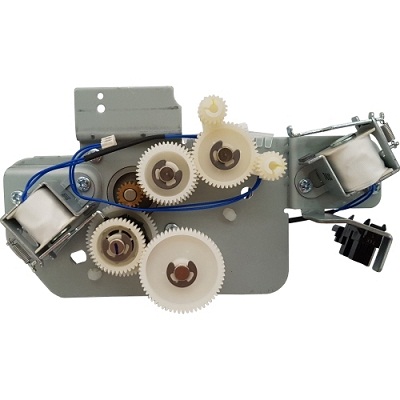

007N01712 - Редуктор узла автоматической подачи документов (с двухсторонним сканированием), в сборе
По запросу
Аналоги:
• Samsung JC93-00208A - Редуктор узла автоматической подачи документов (с двухсторонним сканированием), в сборе
Снято с производства
По запросу
Xerox
022N02190 - Ролик подачи бумаги в автоподатчике документов, в сборе
Аналоги:
• Samsung JB75-00299A - Ролик подачи бумаги в автоподатчике документов, в сборе
493 ⃏
• GP JB75-00299A - Ролик подачи бумаги в автоподатчике документов, в сборе
Xerox
022N02373 - Ролик захвата бумаги в автоподатчике документов, в сборе
Аналоги:
• Samsung JB75-00300A - Ролик захвата бумаги в автоподатчике документов, в сборе
424 ⃏
• GP JB75-00300A - Ролик захвата бумаги в автоподатчике документов, в сборе
Xerox 022N02682 - Узел автоматической подачи документов, в сборе
Xerox

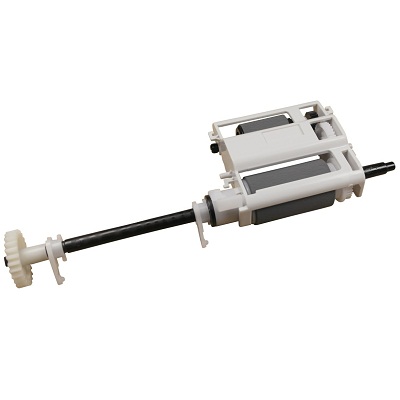

130N01533 - Узел захвата бумаги из автоподатчика документов (с двухсторонним сканированием), в сборе
4186 ⃏
Аналоги:

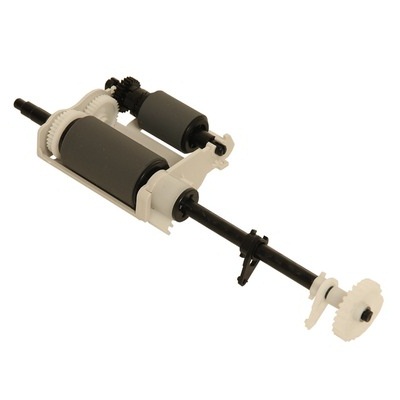

• Smasung JC97-03070A - Узел захвата бумаги из автоподатчика документов (с двухсторонним сканированием), в сборе
Подача и захват бумаги
Xerox
022N02672 - Шестерня (20 зубов) привода вала подачи бумаги
Аналоги:
• Samsung JC66-02794A - Шестерня (20 зубов) привода вала подачи бумаги
Xerox
022N02673 - Вал подачи бумаги (2 резинки на металлической оси)
Аналоги:
• Samsung JC66-02797A - Вал подачи бумаги (2 резинки на металлической оси)
Xerox
022N02677 - Ролик отделения бумаги, в сборе
1956 ⃏
Аналоги:
• Xerox 050N00693 - Ролик отделения бумаги из основного лотка, в сборе
• Samsung JC90-01032A - Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
• CET JC90-01032A - (DGP7496) Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
398 ⃏
• Hi-Black JC90-01032A - Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
• GP JC90-01032A - Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
• Samsung JC90-01063A - Ролик отделения бумаги из кассеты, в сборе
858 ⃏
• Samsung JC90-01063B - Ролик отделения бумаги из кассеты, в сборе
954 ⃏
Xerox 050N00650 - Кассета на 250 листов, в сборе
8530 ⃏
Xerox
050N00693 - Ролик отделения бумаги из основного лотка, в сборе
Аналоги:
• Xerox 022N02677 - Ролик отделения бумаги, в сборе
1956 ⃏
• Samsung JC90-01032A - Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
• CET JC90-01032A - (DGP7496) Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
398 ⃏
• Hi-Black JC90-01032A - Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
• GP JC90-01032A - Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
• Samsung JC90-01063A - Ролик отделения бумаги из кассеты, в сборе
858 ⃏
• Samsung JC90-01063B - Ролик отделения бумаги из кассеты, в сборе
954 ⃏
Xerox

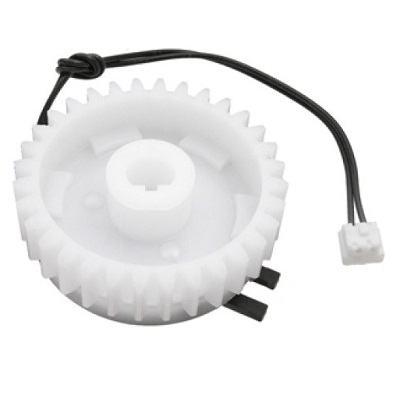

121N01220 - Электромагнитная муфта вала подачи
Аналоги:
• Samsung JC47-00034A - Электромагнитная муфта вала подачи
Xerox
130N01670 - Пластиковое основание ролика захвата бумаги
Аналоги:
• Samsung JC61-04100A - Пластиковое основание ролика захвата бумаги
Xerox
130N01671 - Резиновый элемент на ролик захвата бумаги
Аналоги:
• Samsung JC73-00340A - Резиновый элемент на ролик захвата бумаги
327 ⃏
• Hi-Black JC73-00340A - Резиновый элемент на ролик захвата бумаги
• CET JC73-00340A - (CET3512) Резиновый элемент на ролик захвата бумаги из кассеты *лоток 2
Xerox
130N01677 - Ролик захвата бумаги из кассеты на 250 листов, в сборе
510 ⃏
Аналоги:
• CET JC93-00310A - (DGP7491) Ролик захвата бумаги из кассеты, в сборе *лоток 2
346 ⃏
• Samsung JC93-00310A - Ролик захвата бумаги из кассеты, в сборе (лоток 2)
277 ⃏
• Hi-Black JC93-00310A - Ролик захвата бумаги из кассеты, в сборе (лоток 2)
Samsung JC61-04327A - Держатель ролика отделения бумаги из кассеты

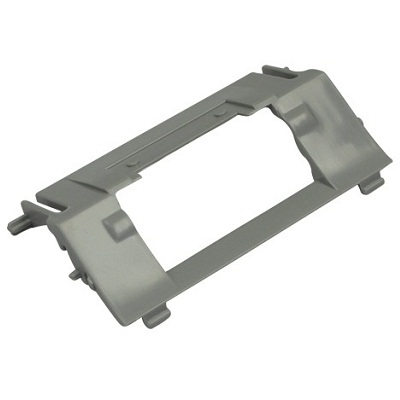

Samsung JC63-02917A - Основание площадки отделения бумаги из кассеты
327 ⃏

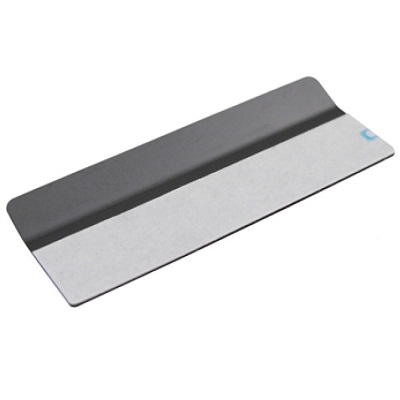

Samsung JC63-02933A - Скоба накладки тормозной площадки из кассеты (лоток 2)
289 ⃏
Samsung JC63-02984A - Накладка площадки отделения бумаги из кассеты (лоток 2)
289 ⃏
Samsung JC72-00382B - Подшипник вала подачи бумаги
Samsung
JC73-00328A - Резиновый элемент на ролик отделения бумаги в лотке ручной подачи* (лоток 1)
* для Samsung ML-3310 / 3312 / 3710 / 3712 / SCX-4833 / 4835 / 5637 / 5639 / 5737 / 5739 / Xerox Phaser 3320 / 3330 / WorkCentre 3315 / 3325 / 3335 / 3345 в том числе и в кассете (лоток 2)
401 ⃏
Аналоги:
• CET JC73-00328A - (CET3620) Резиновый элемент на ролик отделения бумаги в лотке ручной подачи*
* для Samsung ML-3310 / 3312 / 3710 / 3712 / SCX-4833 / 4835 / 5637 / 5639 / 5737 / 5739 / Xerox Phaser 3320 / 3330 / WorkCentre 3315 / 3325 / 3335 / 3345 в том числе и в кассете (лоток 2)
230 ⃏
Samsung
JC90-01279B - Держатель ролика отделения бумаги в кассете, в сборе
386 ⃏
Аналоги:
• GP JC90-01279B - Держатель ролика отделения бумаги в кассете, в сборе
Xerox 108R01470 - Комплект захвата бумаги из кассеты
---
Состав:
130N01677 / JC93-00310A - Ролик захвата бумаги (1)
022N02677 / JC90-01032A - Ролик отделения бумаги (1)
JC61-04327A - Держатель ролика отделения бумаги (1)
---
Внутренние компоненты
Xerox
007N01707 - Шестерня выхода (96 зубов)
-
Аналоги:
• Samsung JC66-02778A - Шестерня выхода (96 зубов)
-
Xerox
007N01709 - Шестерня привода узла подачи бумаги (19 зубов)
-
Аналоги:
• Samsung JC66-02793A - Шестерня привода узла подачи бумаги (19 зубов)
-
Xerox

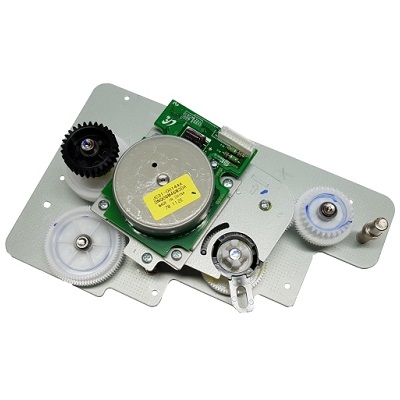

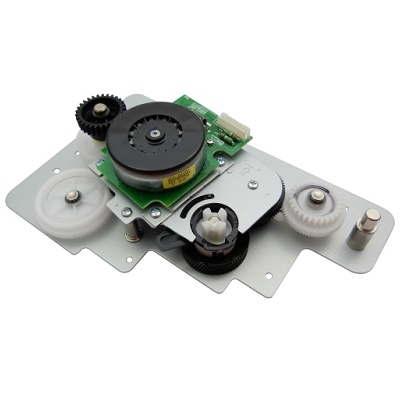

007N01711 - Главный редуктор, в сборе (мотор в комплекте)
Аналоги:
• Samsung JC93-00326A - Главный редуктор, в сборе (мотор в комплекте)
3669 ⃏
Xerox
022N02678 - Вал выхода бумаги (4 резинки на пластиковой оси)
По запросу
Аналоги:
• Samsung JC93-00323A - Вал выхода бумаги (4 резинки на пластиковой оси)
По запросу
Xerox
121N01219 - Электромагнитная муфта
Аналоги:
• Samsung JC47-00033A - Электромагнитная муфта
Samsung JC61-00424A - Подшипник
Samsung JC61-02220A - Втулка колебательного узла
Samsung JC61-02233A - Держатель вала регистрации
Samsung JC66-01651A - Шестерня привода двухсторонней печати (23/23 зуба)
Samsung JC96-04732A - Колебательный узел двухсторонней печати, в сборе
389 ⃏
Xerox
007N01704 - Ремень привода сканирующей линейки
Аналоги:
• Samsung 6602-002970 - Ремень привода сканирующей линейки (759 зубов / полиуретан)
Снято с производства
Узел переноса
Xerox

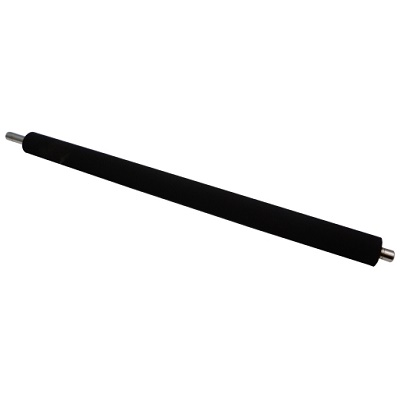

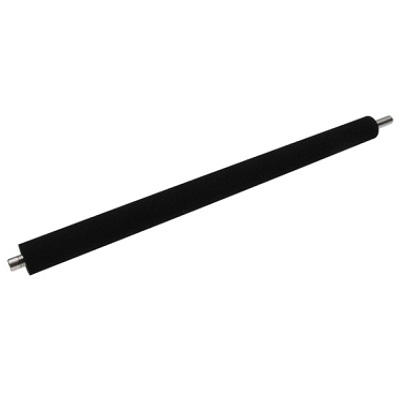

022N02674 - Вал переноса заряда
Аналоги:
• Samsung JC66-02842A - Вал переноса заряда
865 ⃏
Электронные компоненты
Xerox
105N02248 - Плата высоковольтного питания
Аналоги:
• Samsung JC44-00197A - Плата высоковольтного питания
2764 ⃏
Xerox

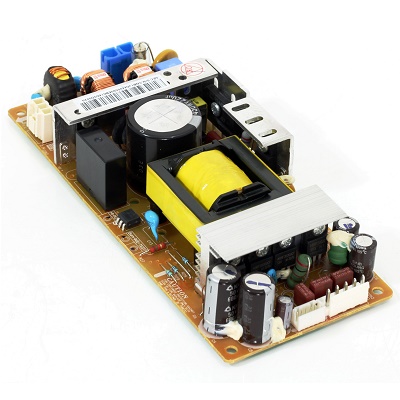

105N02249 - Плата импульсного питания (220В)
Аналоги:
• Samsung JC44-00090E - Плата импульсного питания (220В)
Xerox 117N01769 - Кабель питания (220В)
Xerox

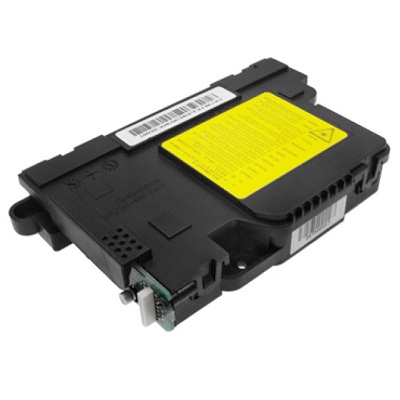

130N01678 - Блок лазера
Аналоги:
• Samsung JC97-03857A - Блок лазера
Xerox 130N01679 - Сканирующая линейка

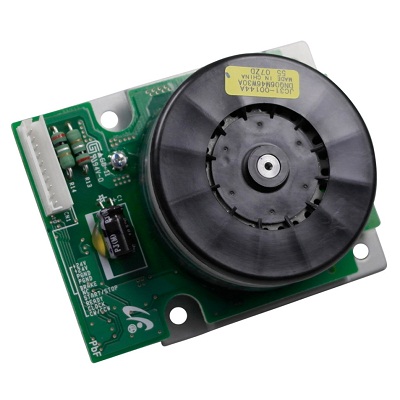

Samsung JC31-00144A - Главный мотор
Узел термозакрепления
Xerox
022N02357 - Прижимной вал (большой)
Аналоги:
• Hi-Black JC66-01663A - Прижимной вал (большой)
• Samsung JC66-01663A - Прижимной вал (большой)
• LaserTech JC66-01663A - Прижимной вал (большой)
• CET JC66-01663A - (CET3675) Прижимной вал *большой
1402 ⃏
• ELP JC66-01663A - (LPR-SA-JC66-01663A-1) Прижимной вал *большой
Xerox
022N02358 - Прижимной вал (малый)
Аналоги:
• Samsung JC66-01664A - Прижимной вал (малый)
1573 ⃏
• LaserTech JC66-01664A - Прижимной вал (малый)
• ELP JC66-01664A - (LPR-SA-JC66-01664A-1) Прижимной вал *малый
701 ⃏
• Hi-Black JC66-01664A - Прижимной вал (малый)
Xerox
126N00411 - Печь, в сборе (220В)
20067 ⃏
Аналоги:
• Samsung JC91-01024A - Печь, в сборе (220В / Ресурс: до 90,000 стр.)
7910 ⃏
• CN JC91-01024A - Печь, в сборе (восстановленная / 220В)
• CET JC91-01024A - (DGP0093) Печь, в сборе *восстановленная / 220В
• Apex JC91-01024A - Печь, в сборе (восстановленная / 220В)
• CET JC91-01024A - (CET421034) Печь, в сборе *220В
6709 ⃏
Xerox
130N01668 - Термистор
Аналоги:
• Samsung 1404-001640 - Термистор
Samsung 4712-001091 - Термостат
Снято с производства
-
Samsung 4713-001565 - Лампа нагрева тефлонового вала (230В / 850Вт)
Samsung 6107-002817 - Пружина пальца отделения
Samsung 6601-001725 - Шариковый подшипник тефлонового вала
Samsung JC61-01960A - Подшипник прижимного вала (большого)
-
Samsung
JC61-02154A - Палец отделения бумаги от тефлонового вала (1 шт. / в аппарате 4 шт.)
Снято с производства
Аналоги:
• CET JC61-02154A - (CET3511) Палец отделения бумаги от тефлонового вала *1 шт. / в аппарате 4 шт.
Samsung
JC61-04093A - Втулка подшипника тефлонового вала
320 ⃏
Аналоги:
• CET JC61-04093A (2 pack) - (CET3611) Комплект втулок подшипников тефлонового вала *2 шт.
Samsung JC61-04095A - Подшипник прижимного вала (малого)
320 ⃏
Samsung JC66-02775A - Шестерня привода тефлонового вала
Снято с производства
По запросу
Samsung
JC66-02846A - Тефлоновый вал
3854 ⃏
Аналоги:
• CET JC66-02846A - (CET3510) Тефлоновый вал
• LaserTech JC66-02846A - Тефлоновый вал
• ELP JC66-02846A - (UFR-SA-JC66-02846A-1) Тефлоновый вал
748 ⃏
• Hi-Black JC66-02846A - Тефлоновый вал
• GP JC66-02846A - Тефлоновый вал
549 ⃏
• CET JC66-02846A - (CET181014) Тефлоновый вал
1379 ⃏
Samsung JC66-02774A - Флажок датчика выхода бумаги из узла термозакрепления
Детали корпуса
Xerox
003N01018 - Петля модуля сканера (правая*)
* для Xerox Phaser 3300MFP одинаковые
Аналоги:
• Xerox 003N00888 - Петля модуля сканера (1 шт. / в аппарате 2 шт.)
По запросу
• Xerox 003N01051 - Петля модуля сканера (1 шт. / в аппарате 2 шт.)
2091 ⃏
• CET DGP7493 - Петля модуля сканера
365 ⃏
• Samsung JC97-01707A - Петля модуля сканера (1 шт. / в аппарате 2 шт.)
• Samsung JC97-02779A - Петля модуля сканера
• Hi-Black JC97-02779A/003N01018 - Петля модуля сканера
• Samsung JC97-03220A - Петля модуля сканера (правая*)
* для Samsung SCX-4824 / 4825 / 4826 / 4828 / Xerox WorkCentre 3210 / 3220 одинаковые
1075 ⃏
• Hi-Black JC97-03220A/003N01051 - Петля модуля сканера
• GP JC97-03220A/003N01051 - Петля модуля сканера
• Samsung JC97-04197A - Петля модуля сканера (правая)
370 ⃏
Xerox

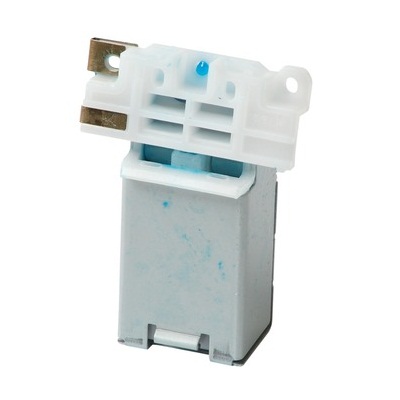

003N01031 - Петля модуля сканера (левая)
Аналоги:
• Xerox 003N01145 - Петля модуля сканера (левая)

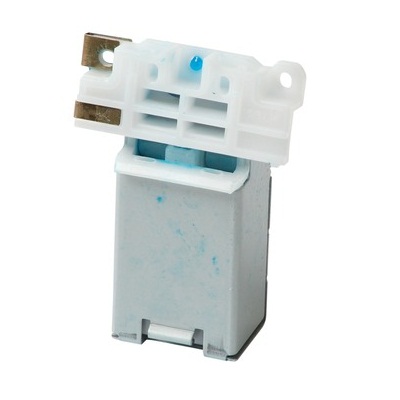

• Samsung JC97-03038A - Петля модуля сканера (левая*)
* для Samsung SCX-4833FR / SCX-4835FR разные
По запросу

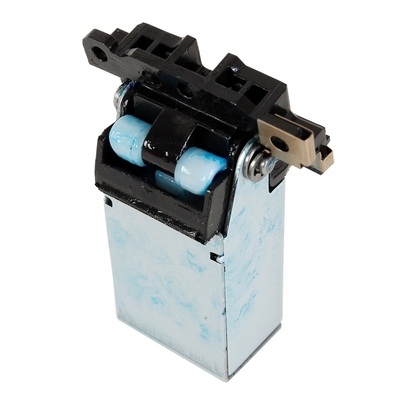

• Samsung JC97-04198A - Петля модуля сканера (левая)
4148 ⃏
Xerox 095N00415 - Задняя крышка

Расходные материалы

Ремонт

Диагностика Xerox WorkCentre 3325DNI

✔ 900 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)

Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• Диагностируем узел автоматической подачи документов
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей

Срок проведения:
• 1 час - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность

Ремонт Xerox WorkCentre 3325DNI

✔ 3000 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов

Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика

Срок проведения:
• 24 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов

Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации

Выезд мастера

✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование

Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера

Доставка оборудования

✔ Москва - 600 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний

Для инженера

Повторяющийся дефект

⚠ Валы имеют свой радиус
💡 Для определяения неисправности потребуется отпечаток и линейка
✎ Смотри таблицу

Период повторения Вал
26,77 мм Ролик первичного заряда (картридж)
36,78 мм Вал проявки (картридж)
37,7 мм Прижимной вал *малый (узел термозакрепления)
47,1 мм Вал переноса заряда (узел переноса)
62,8 мм Прижимной вал *большой (узел термозакрепления)
69,57 мм Вал подачи тонера (картридж)
75,49 мм Фотовал (картридж)
77,8 мм Тефлоновый вал (узел термозакрепления)

Каталог
