Xerox Phaser 3140


Xerox Phaser 3140
Код производителя: 100N02703
Тип устройства: принтер
Функция печати: да
Цветность печати: черно-белая
Технология печати: лазерная
Максимальный формат: А4
Скорость печати: 18 стр./мин.
Нагрузка в месяц: 10000 стр.

50 000 стр. или 5 лет использования - ресурс устройства, заявленный производителем
Снят с производства

Запчасти и компоненты

Производство Описание Инф. Цена
Подача и захват бумаги
Xerox
001N00518 - Ось узла захвата из основного лотка, в сборе (ролик захвата бумаги в комплекте)
Аналоги:
• Samsung JC93-00085A - Ось узла захвата из основного лотка, в сборе (ролик захвата бумаги в комплекте)
Снято с производства
По запросу
Xerox
008N01738 - Держатель в узле захвата бумаги
Аналоги:
• Samsung JC66-00377A - Держатель в узле захвата бумаги
Xerox
019N00742 - Накладка площадки отделения бумаги
Аналоги:
• Xerox 019N00821 - Накладка площадки отделения бумаги
• CET JC73-00140A - (CET1205) Накладка площадки отделения бумаги
• Samsung JC73-00140A - Накладка площадки отделения бумаги
190 ⃏
Xerox
019N00998 - Площадка отделения бумаги из основного лотка, в сборе
Снято с производства
Аналоги:
• Samsung JC90-00941A - Площадка отделения бумаги из основного лотка, в сборе
Снято с производства
Xerox
022N01609 - Муфта верхнего вала подачи бумаги, в сборе
Аналоги:
• Samsung JC97-01788A - Муфта верхнего вала подачи бумаги, в сборе
Xerox
022N02127 - Флажок датчика прохождения бумаги в узле подачи
-
Аналоги:
• Samsung JC72-00976A - Флажок датчика прохождения бумаги в узле подачи
Снято с производства
Xerox 022N02421 - Вал подачи бумаги (2 резинки на металлической оси)

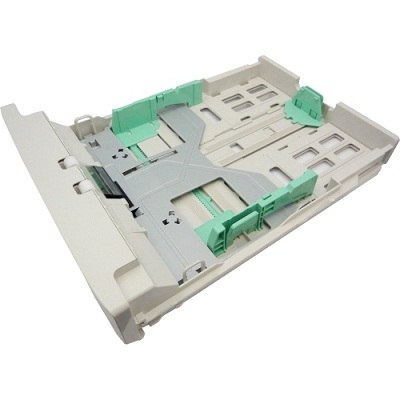

Xerox 050N00547 - Кассета на 250 листов, в сборе
Xerox
120N00425 - Флажок датчика наличия бумаги в лотке подачи
Снято с производства
По запросу
Аналоги:
• Samsung JC72-00975A - Флажок датчика наличия бумаги в лотке подачи
Снято с производства
Xerox
121N01162 - Соленоид
Аналоги:
• Samsung JC33-00009A - Соленоид
• Samsung JC33-00025B - Соленоид
420 ⃏
Xerox
121N01168 - Соленоид узла захвата бумаги из лотка подачи
Аналоги:
• Samsung JC33-00026A - Соленоид узла захвата бумаги из лотка подачи
Снято с производства
Xerox
130N01538 - Муфта узла захвата бумаги, в сборе
Аналоги:
• Samsung JC97-03141A - Муфта узла захвата бумаги, в сборе
Samsung 6107-001164 - Пружина флажка датчика наличия бумаги
Samsung 6107-001166 - Пружина подъёмного механизма кассеты (1 шт. / в аппарате 2 шт.)
Xerox
709N00007 - Флажок датчика (обходной) прохождения бумаги в узле подачи
Аналоги:
• Xerox 700N00093 - Флажок датчика (обходной) прохождения бумаги в узле подачи
• Samsung JC72-00977A - Флажок датчика (обходной) прохождения бумаги в узле подачи
Samsung JC66-00393A - Шестерня муфты верхнего вала подачи бумаги
Samsung JC66-00396A - Шестерня (23 зуба) узла подачи бумаги
* для Samsung ML-2850 / 2851 / 2855 / 3050 / 3051 / SCX-4824 / 4825 / 4826 / 4828 / Xerox Phaser 3250 / WorkCentre 3210 / 3220 в дополнительном лотке
Samsung JC66-00527A - Вал регистрации
Samsung JC72-00979A - Наружная шестерня муфты узла захвата бумаги
Samsung JC73-00315A - Резиновый элемент на ролик захвата бумаги из лотка подачи
Снято с производства
Samsung
JC93-00087A - Ролик захвата бумаги из основного лотка, в сборе
Снято с производства
Аналоги:
• GP JC93-00087A - Ролик захвата бумаги из основного лотка, в сборе
Внутренние компоненты
Xerox
009N01522 - Пружина пластиковых прижимов в узле выхода бумаги
Аналоги:
• Samsung 6107-001163 - Пружина пластиковых прижимов в узле выхода бумаги
Xerox 030N00771 - Главный редуктор, в сборе (мотор в комплекте)
Xerox
032N00390 - Направляющая картриджа (правая)
Снято с производства
По запросу
Аналоги:
• Samsung JC72-00985A - Направляющая картриджа (правая)
Xerox
038N00409 - Металлическая напрвляющая подачи бумаги
Аналоги:
• Samsung JC61-00718A - Металлическая напрвляющая подачи бумаги
Xerox
127N07583 - Вентилятор
Аналоги:
• Samsung JC31-00087A - Вентилятор
Samsung JC65-00019A - Пружина датчика контроля картриджа (1 шт. / в аппарате 4 шт.)
Samsung JC66-00340A - Шестерня муфты редуктора - привод узла термозакрепления (ступица)
Samsung
JC66-01202A - Шестерня муфты редуктора - привод узла термозакрепления (наружная)
Аналоги:
• Hi-Black JC66-01202A - Шестерня муфты редуктора - привод узла термозакрепления (наружная)
• CET JC66-01202A - (DGP7499) Шестерня муфты редуктора - привод узла термозакрепления *наружная
Samsung JC66-01203A - Шестерня муфты редуктора - привод узла термозакрепления (внутренняя)
Снято с производства
Узел переноса
Xerox
022N02354 - Вал переноса заряда
Аналоги:
• Xerox 022N02266 - Вал переноса заряда
• Xerox 022N02309 - Вал переноса заряда
• Samsung JC66-01218A - Вал переноса заряда
В сервисной документации:
- Samsung SCX-4200 (JC-0155C)
- Samsung SCX-4500 (4500-10XAZ, Ver 1.00)
- Samsung SCX-4824/4828 (4824-FN0XBH, Ver 1.00)
обозначен ресурс в 50,000 стр.
932 ⃏
Samsung JC61-02468A - Подшипник вала переноса заряда (левый)
Электронные компоненты
Xerox
105N02173 - Плата питания (220В)
Аналоги:
• Samsung JC44-00179A - Плата питания (220В)
По запросу
Xerox 117N01769 - Кабель питания (220В)
Xerox
130N01579 - Блок лазера
Аналоги:
• Samsung JC97-03585A - Блок лазера
Снято с производства
По запросу
Xerox 140N63412 - Плата панели управления
Узел термозакрепления
Xerox
022N01611 - Прижимной вал
Снято с производства
-
Аналоги:
• Xerox 022N02268 - Прижимной вал
Снято с производства
-
• Hi-Black JC66-00600A - Прижимной вал (тип A/B)
• Samsung JC66-00600A - Прижимной вал (тип A/B)
Снято с производства
• CET JC66-00600A - (CET1200) Прижимной вал
• LaserTech JC66-00600A - (LPR-SM1510) Прижимной вал
• ELP JC66-00600A - (LPR-SA-JC66-00600A-1) Прижимной вал
Xerox 022N02310 - Тефлоновый вал
По запросу
Xerox
122N00270 - Лампа нагрева тефлонового вала (220В)
Аналоги:
• Samsung 4713-001212 - Лампа нагрева тефлонового вала (230В / 750Вт / 8 x 284мм)
Xerox
126N00344 - Печь, в сборе (220В / Ресурс: до 50,000 стр.)
Снято с производства
По запросу
Аналоги:
• Samsung JC91-00945C - Печь, в сборе (220В / Ресурс: до 50,000 стр.)
Снято с производства
Xerox
130N01490 - Термостат
Аналоги:
• Samsung 4712-001031 - Термостат
В сервисной документации Samsung Mono Laser MFP SCX-3200/3205/3205W (Ver 1.00) обозначены параметры:
- бесконтактный сдвоенный
- температура срабатывания: 195°C ± 5°C
Xerox
130N01578 - Термистор
Аналоги:
• Samsung 1404-001447 - Термистор
-
Samsung JC61-00581A - Держатель флажка датчика выхода бумаги из узла термозакрепления
Снято с производства
Samsung
JC61-00887A - Подшипник тефлонового вала (правый)
Аналоги:
• CET JC61-00887A - (CET2754) Подшипник тефлонового вала *правый
• CET JC61-00887A - (CET361030) Подшипник тефлонового вала *правый
181 ⃏
Samsung
JC61-00888A - Подшипник тефлонового вала (левый)
Аналоги:
• CET JC61-00888A - (CET2781) Подшипник тефлонового вала *левый
• CET JC61-00888A - (CET361029) Подшипник тефлонового вала *левый
144 ⃏
Samsung
JC61-02154A - Палец отделения бумаги от тефлонового вала (1 шт. / в аппарате 4 шт.)
Снято с производства
Аналоги:
• CET JC61-02154A - (CET3511) Палец отделения бумаги от тефлонового вала *1 шт. / в аппарате 4 шт.
Samsung JC66-00380A - Пластиковый вал выхода бумаги в узле термозакрепления (с шестерней / без резинок)
Smasung JC66-00824A - Пластиковый ролик выхода бумаги из узла термозакрепления
Samsung
JC66-01254A - Шестерня привода тефлонового вала
Аналоги:
• Hi-Black JC66-01254A - Шестерня привода тефлонового вала
• CET JC66-01254A - (CET3655) Шестерня привода тефлонового вала
Samsung JC66-02364A - Флажок датчика выхода бумаги из узла термозакрепления
Снято с производства
По запросу
Детали корпуса
Xerox 002N02907 - Левая крышка, в сборе
Xerox 002N02908 - Правая крышка, в сборе
Xerox 002N02909 - Верхняя крышка, в сборе

Расходные материалы

Картридж Модели аппаратов Цвет Заправка Восстано- вление Замена чипа Оригинальный Совместимый
108R00908 Xerox Phaser 3140 / 3155 / 3160
(Картридж / 1,500 стр.)		 ●450 ⃏-300 ⃏
-
108R00909 Xerox Phaser 3140 / 3155 / 3160
(Картридж / 2,500 стр.)		 ●410 ⃏-200 ⃏
NetProduct - 691 ⃏
Hi-Black - 947 ⃏
от 691 ⃏

Ремонт

Диагностика Xerox Phaser 3140

✔ 450 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)

Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей

Срок проведения:
• 30 минут - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность

Ремонт Xerox Phaser 3140

✔ 1500 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов

Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика

Срок проведения:
• 4 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов

Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации

Выезд мастера

✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование

Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера

Доставка оборудования

✔ Москва - 400 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний

Для инженера

Повторяющийся дефект

⚠ Валы имеют свой радиус
💡 Для определяения неисправности потребуется отпечаток и линейка
✎ Смотри таблицу

Период повторения Вал
35 мм Вал проявки (картридж)
37,5 мм Ролик первичного заряда (картридж)
47 мм Вал переноса заряда (узел переноса)
49 мм Вал подачи тонера (картридж)
75,4 мм Прижимной вал (узел термозакрепления)
75,6 мм Фотовал (картридж)
77,5 мм Тефлоновый вал (узел термозакрепления)
