Samsung SCX-4300


Samsung SCX-4300
Код производителя: SCX-4300/XEV
Тип устройства: МФУ
Функция печати: да
Функция копирования: да
Функция сканирования: да
Цветность печати: черно-белая
Технология печати: лазерная
Максимальный формат: А4
Скорость печати: 18 стр./мин.
Нагрузка в месяц: 10000 стр.

Снят с производства

Запчасти и компоненты

Производство Описание Инф. Цена
Подача и захват бумаги
Samsung 6107-001164 - Пружина флажка датчика наличия бумаги
Samsung 6107-001165 - Пружина флажка датчика наличия бумаги
Samsung 6107-001166 - Пружина подъёмного механизма кассеты (1 шт. / в аппарате 2 шт.)
Samsung
JC33-00009A - Соленоид
Аналоги:
• Xerox 121N01162 - Соленоид
• Samsung JC33-00025B - Соленоид
414 ⃏
Samsung
JC33-00010A - Соленоид узла захвата бумаги
Аналоги:
• Xerox 700N00142 - Соленоид узла захвата бумаги
Samsung
JC61-00580A - Основание площадки отделения бумаги из кассеты
Снято с производства
Аналоги:

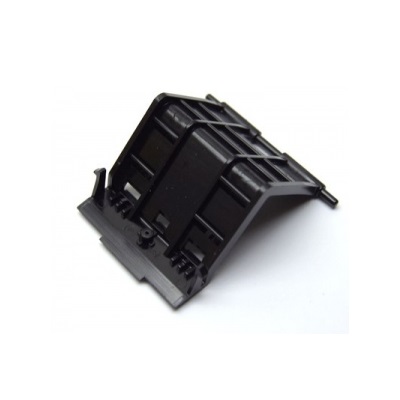

• Xerox 019N00822 - Основание площадки отделения бумаги из кассеты
По запросу
Samsung JC61-00586A - Подшипник оси ролика захвата бумаги (левый)
Samsung JC61-00587A - Подшипник оси ролика захвата бумаги (правый)
Samsung JC61-00591A - Ролик захвата бумаги из лотка подачи (основание, пластиковая часть, без резинового элемента)
Samsung JC63-00290A - Прозрачная накладка площадки отделения бумаги
292 ⃏
Samsung
JC66-00377A - Держатель в узле захвата бумаги
Аналоги:
• Xerox 008N01738 - Держатель в узле захвата бумаги
Samsung JC66-00393A - Шестерня муфты верхнего вала подачи бумаги
Samsung JC66-00396A - Шестерня (23 зуба) узла подачи бумаги
* для Samsung ML-2850 / 2851 / 2855 / 3050 / 3051 / SCX-4824 / 4825 / 4826 / 4828 / Xerox Phaser 3250 / WorkCentre 3210 / 3220 в дополнительном лотке
Samsung
JC66-00398A - Вал в узле подачи бумаги
Снято с производства
Аналоги:
• Xerox 006N01253 - Вал в узле подачи бумаги
Samsung
JC66-00526A - Вал подачи бумаги (4 резинки на металлической оси)
Аналоги:
• Xerox 022N02080 - Вал подачи бумаги (4 резинки на металлической оси)
Samsung JC66-00527A - Вал регистрации
Samsung
JC66-00598A - Вал подачи бумаги (2 резинки на металлической оси)
Аналоги:
• Xerox 022N02355 - Вал подачи бумаги (2 резинки на металлической оси)
Samsung
JC70-00314A - Металлическая рамка площадки отделения бумаги из кассеты (лоток 2)
953 ⃏
Аналоги:
• Xerox 019N00820 - Металлическая рамка площадки отделения бумаги из кассеты (лоток 2)
По запросу
• CN JC70-00314A - Металлическая рамка площадки отделения бумаги из кассеты (лоток 2)
Samsung JC72-00382B - Подшипник вала подачи бумаги
Samsung
JC72-00975A - Флажок датчика наличия бумаги в лотке подачи
Снято с производства
Аналоги:
• Xerox 120N00425 - Флажок датчика наличия бумаги в лотке подачи
Снято с производства
По запросу
Samsung
JC72-00976A - Флажок датчика прохождения бумаги в узле подачи
Снято с производства
Аналоги:
• Xerox 022N02127 - Флажок датчика прохождения бумаги в узле подачи
-
Samsung
JC72-00977A - Флажок датчика (обходной) прохождения бумаги в узле подачи
Аналоги:
• Xerox 700N00093 - Флажок датчика (обходной) прохождения бумаги в узле подачи
• Xerox 709N00007 - Флажок датчика (обходной) прохождения бумаги в узле подачи
Samsung JC72-00979A - Наружная шестерня муфты узла захвата бумаги
Samsung
JC72-01231A - Резиновый элемент на ролик захвата бумаги из кассеты (лоток 2)
Аналоги:
• Xerox 022N02016 - Резиновый элемент на ролик захвата бумаги из кассеты (лоток 2)
Снято с производства
По запросу
• CN JC72-01231A - Резиновый элемент на ролик захвата бумаги из кассеты (лоток 2)
• CET JC72-01231A - (CET1204) Резиновый элемент на ролик захвата бумаги из кассеты *лоток 2
Samsung
JC73-00140A - Накладка площадки отделения бумаги
196 ⃏
Аналоги:
• Xerox 019N00742 - Накладка площадки отделения бумаги
• Xerox 019N00821 - Накладка площадки отделения бумаги
• CET JC73-00140A - (CET1205) Накладка площадки отделения бумаги
84 ⃏
Samsung JC73-00141A - Накладка площадки отделения бумаги в кассете (лоток 2)
196 ⃏
Samsung
JC81-01692A - Муфта ролика захвата бумаги, в сборе
Снято с производства
Аналоги:
• Xerox 130N01377 - Муфта ролика захвата бумаги, в сборе
-
Samsung
JC97-01788A - Муфта верхнего вала подачи бумаги, в сборе
Аналоги:
• Xerox 022N01609 - Муфта верхнего вала подачи бумаги, в сборе
Samsung
JC97-01931A - Площадка отделения бумаги из основного лотка, в сборе
В сервисной документации Samsung SCX-4200 (JC-0155C) обозначен ресурс в 50,000 стр.
Аналоги:
• Xerox 019N00987 - Площадка отделения бумаги из основного лотка, в сборе
В сервисной документации Xerox WC 3119 (708P88471) обозначен ресурс в 50,000 стр.
Снято с производства
• Hi-Black JC97-01931A - Площадка отделения бумаги из основного лотка, в сборе

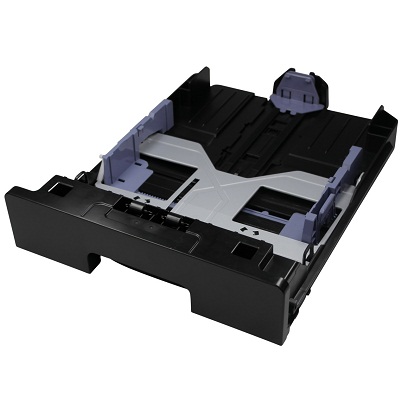

Samsung JC97-02436D - Кассета на 250 листов, в сборе
Снято с производства
Внутренние компоненты
Samsung 3103-001085 - Вентилятор
Снято с производства
Samsung
6107-001163 - Пружина пластиковых прижимов в узле выхода бумаги
226 ⃏
Аналоги:
• Xerox 009N01522 - Пружина пластиковых прижимов в узле выхода бумаги
Samsung 6107-001167 - Пружина сжатия
Samsung
6602-001637 - Ремень привода сканера
Аналоги:
• Xerox 007N01549 - Ремень привода сканера
Samsung JB39-40532A - Кабель
Samsung

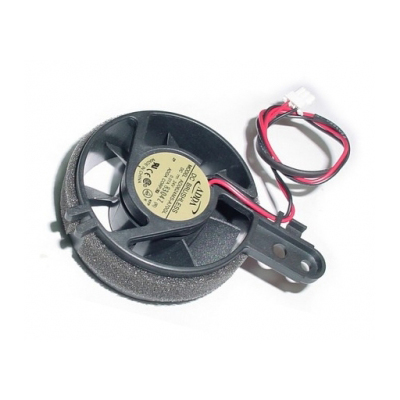

JC31-00004A - Вентилятор
Аналоги:
• Xerox 127N07521 - Вентилятор

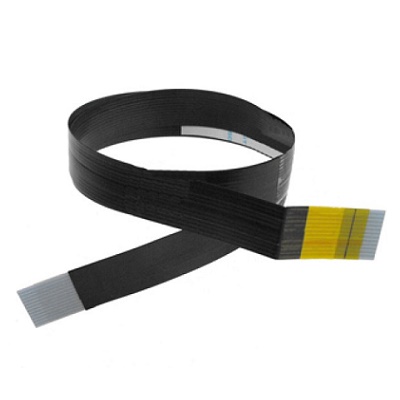

Samsung JC39-00954A - Шлейф планшетного сканера
Samsung
JC61-00718A - Металлическая напрвляющая подачи бумаги
Аналоги:
• Xerox 038N00409 - Металлическая напрвляющая подачи бумаги
Samsung JC66-00340A - Шестерня муфты редуктора - привод узла термозакрепления (ступица)
Samsung JC66-00389A - Шестерня редуктора - в узле 2 шт. (57/18 зубов)
Samsung JC66-00390A - Шестерня редуктора (103/41 зуб)
Снято с производства
Samsung JC66-00391A - Шестерня привода картриджа (113/33 зуба)
Снято с производства
Samsung JC66-00392A - Шестерня редуктора (90/31 зуб)
Samsung
JC66-01202A - Шестерня муфты редуктора - привод узла термозакрепления (наружная)
Аналоги:
• Hi-Black JC66-01202A - Шестерня муфты редуктора - привод узла термозакрепления (наружная)
227 ⃏
• CET JC66-01202A - (DGP7499) Шестерня муфты редуктора - привод узла термозакрепления *наружная
259 ⃏
Samsung JC66-01203A - Шестерня муфты редуктора - привод узла термозакрепления (внутренняя)
Снято с производства
Samsung
JC72-00984A - Направляющая картриджа (левая)
Аналоги:
• Xerox 032N00391 - Направляющая картриджа (левая)
Снято с производства
По запросу
Samsung
JC72-00985A - Направляющая картриджа (правая)
Аналоги:
• Xerox 032N00390 - Направляющая картриджа (правая)
Снято с производства
По запросу
Samsung JC73-00017A - Резиновый ролик в узле выхода бумаги
Снято с производства
Samsung
JC96-03823A - Главный редуктор, в сборе (мотор в комплекте)
Снято с производства
Аналоги:
• Xerox 007N01551 - Главный редуктор, в сборе (мотор в комплекте)
Samsung
JG66-40003A - Шестерня ограничителей формата бумаги
Аналоги:
• Xerox 007N01178 - Шестерня ограничителей формата бумаги
-
Samsung JC61-70911A - Пружина
Samsung JC61-00598B - Металлическая пластина (основание) главного редуктора
-
Samsung 6031-000023 - Шайба в главном редукторе
Снято с производства
Samsung JC61-00599A - Металлическая пластина (основание) главного мотора
-
Samsung JC72-00825A - Вентилятор мотора главного редуктора
Узел переноса
Samsung
JC66-00395A - Шестерня вала переноса заряда
Снято с производства
Аналоги:
• Xerox 007N01548 - Шестерня вала переноса заряда
Samsung
JC66-01218A - Вал переноса заряда
В сервисной документации:
- Samsung SCX-4200 (JC-0155C)
- Samsung SCX-4500 (4500-10XAZ, Ver 1.00)
- Samsung SCX-4824/4828 (4824-FN0XBH, Ver 1.00)
обозначен ресурс в 50,000 стр.
Аналоги:
• Xerox 022N02266 - Вал переноса заряда
• Xerox 022N02309 - Вал переноса заряда
• Xerox 022N02354 - Вал переноса заряда
Samsung
JC72-00102A - Подшипник вала переноса заряда (левый)
170 ⃏
Аналоги:
• Xerox 016N00254 - Подшипник вала переноса заряда (левый)
Снято с производства
По запросу
Электронные компоненты
Samsung 0609-001307 - Линейка сканирования
Снято с производства
Samsung JC59-00018C - Блок лазера
Samsung JC92-01760B - Плата панели управления
Снято с производства
По запросу
Samsung JC92-01762F - Плата форматтера
По запросу

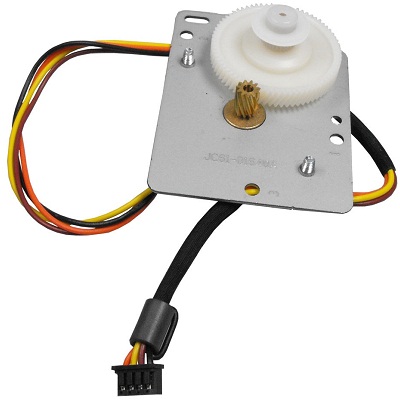

Samsung JC96-03834A - Редуктор планшетного сканера (мотор в комплекте)
Samsung JC31-00028A - Двигатель главного редуктора
Samsung JC44-00073B - Плата питания (220В)
Узел термозакрепления
Samsung
1404-001298 - Термистор
Аналоги:
• Xerox 130N01380 - Термистор
Samsung
4713-001202 - Лампа нагрева тефлонового вала (230В / 600Вт / 6 x 284мм)
Снято с производства
Аналоги:
• Xerox 122N00256 - Лампа нагрева тефлонового вала (220В)
Samsung JC61-00064A - Пружина пальца отделения (1 шт. / в узле 4 шт.)
Samsung JC61-00581A - Держатель флажка датчика выхода бумаги из узла термозакрепления
Снято с производства
Samsung
JC61-00589A - Подшипник тефлонового вала (левый)
Снято с производства
Аналоги:
• Xerox 016N00282 - Подшипник тефлонового вала (левый)
-
Samsung
JC61-00590A - Подшипник тефлонового вала (правый)
289 ⃏
Аналоги:
• Xerox 016N00262 - Подшипник тефлонового вала (правый)
Samsung JC66-00380A - Пластиковый вал выхода бумаги в узле термозакрепления (с шестерней / без резинок)
Samsung
JC66-00397A - Промежуточная шестерня (25/15 зубов) узла термозакрепления
Снято с производства
Аналоги:
• Xerox 007N01550 - Промежуточная шестерня (25/15 зубов) узла термозакрепления
Снято с производства
Samsung
JC66-00564A - Шестерня тефлонового вала (37 зубов)
284 ⃏
Аналоги:
• Xerox 007N01205 - Шестерня тефлонового вала (37 зубов)
Снято с производства
• Hi-Black JC66-00564A - Шестерня тефлонового вала (37 зубов)
• CET JC66-00564A - (CET1203) Шестерня тефлонового вала (37 зубов)
107 ⃏
Samsung
JC66-00600A - Прижимной вал (тип A/B)
Снято с производства
Аналоги:
• Xerox 022N01611 - Прижимной вал
Снято с производства
-
• Xerox 022N02268 - Прижимной вал
Снято с производства
-
• Hi-Black JC66-00600A - Прижимной вал (тип A/B)
• CET JC66-00600A - (CET1200) Прижимной вал
1212 ⃏
• LaserTech JC66-00600A - (LPR-SM1510) Прижимной вал
• ELP JC66-00600A - (LPR-SA-JC66-00600A-1) Прижимной вал
Samsung
JC66-00601A - Тефлоновый вал
Снято с производства
Аналоги:
• Xerox 022N01610 - Тефлоновый вал
Снято с производства
-
• Xerox 022N02267 - Тефлоновый вал
Снято с производства
• CET JC66-00601A - (CET1199) Тефлоновый вал
766 ⃏
• Hi-Black JC66-00601A - Тефлоновый вал
• LaserTech JC66-00601A - (UFR-SM1510) Тефлоновый вал
• ELP JC66-00601A - (UFR-SA-JC66-00601A-1) Тефлоновый вал
586 ⃏
• Hi-Black JC66-00601A/022N01610/022N02267 - Тефлоновый вал
Samsung
JC66-01209A - Вал выхода бумаги из узла термозакрепления (4 резинки на металлической оси)
Снято с производства
Аналоги:
• Xerox 022N02269 - Вал выхода бумаги из узла термозакрепления (4 резинки на металлической оси)
Снято с производства
-
Samsung

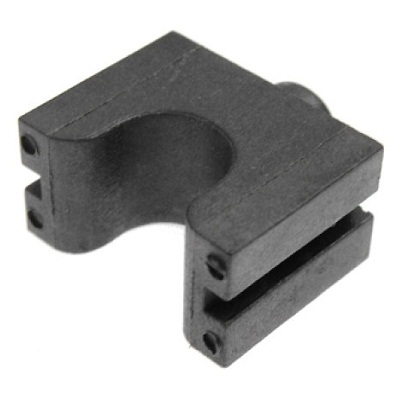

JC66-10901A - Подшипник прижимного вала
379 ⃏
Аналоги:
• Xerox 013N13843 - Подшипник прижимного вала
-
• LaserTech JC66-10901A - Подшипник прижимного вала
Samsung
JC72-00987A - Флажок датчика выхода бумаги из узла термозакрепления
Снято с производства
Аналоги:
• Xerox 120N00461 - Флажок датчика выхода бумаги из узла термозакрепления
Снято с производства
• CN JC72-00987A - Флажок датчика выхода бумаги из узла термозакрепления

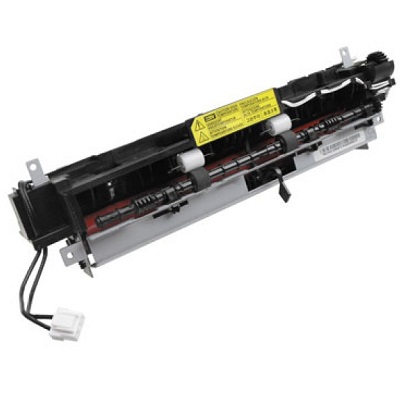

Samsung JC96-05101B - Печь, в сборе (220В)
Снято с производства
-
Samsung JC63-01019A - Верхняя крышка узла термозакрепления
Samsung JC72-40361A - Белый пластиковый ролик выхода бумаги в узле термозакрепления (1 шт. / в узле 2 шт.)
Samsung JC61-70976A - Пружина белого пластикового ролика выхода бумаги в узле термозакрепления (1 шт. / в узле 2 шт.)
Samsung
JC47-00013A - Термостат
Аналоги:
• Xerox 130N01485 - Термостат
Снято с производства
Samsung
JC39-00404A - Кабель узла термозакрепления (одинарный / к термостату)
Снято с производства
Аналоги:
• Xerox 152N11628 - Кабель узла термозакрепления (одинарный / к термостату)
Samsung
JC39-00238A - Кабель узла термозакрепления (220В / двойной / к термостату)
Аналоги:
• Xerox 152N11728 - Кабель узла термозакрепления (220В / двойной / к термостату)
Samsung 6107-001168 - Пружина подшипника прижимного вала
Samsung JC72-00382A - Подшипник пластикового вала выхода бумаги в узле термозакрепления
Samsung JC70-00317A - Рама узла термозакрепления
Снято с производства
-
Samsung JC61-00595A - Пластиковая направляющая входа в узел термозакрепления
Снято с производства
-
Samsung JC68-01581A - Информационная наклейка "Высокая температура"
Снято с производства
-
Детали корпуса
Samsung
JB01-00002A - Стекло планшетного сканера (247 x 356 x 2.85мм / прозрачное)
Аналоги:
• Xerox 057N00156 - Стекло планшетного сканера
Samsung JC63-00209A - Белая губка крышки планшетного сканера
Samsung 6001-000130 - Винты для крепления двигателя к главному редуктору

Расходные материалы

Картридж Модели аппаратов Цвет Заправка Восстано- вление Замена чипа Оригинальный Совместимый
MLT-D109S Samsung SCX-4300
(Картридж / 2,000 стр.)
Снято с производства		 ●500 ⃏-200 ⃏-SuperFine - 1231 ⃏
Hi-Black - 1315 ⃏
NetProduct - 1431 ⃏
от 1231 ⃏

Ремонт

Диагностика Samsung SCX-4300

✔ 540 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)

Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей

Срок проведения:
• 2 часа - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность

Ремонт Samsung SCX-4300

✔ 1800 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов

Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика

Срок проведения:
• 5 часов
✔ При наличии всех комплектующих, запасных частей и расходных материалов

Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации

Выезд мастера

✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование

Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера

Доставка оборудования

✔ Москва - 600 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний

Каталог
