Samsung SCX-4220


Samsung SCX-4220
Код производителя: SCX-4220/XEV
Тип устройства: МФУ
Функция печати: да
Функция копирования: да
Функция сканирования: да
Цветность печати: черно-белая
Технология печати: лазерная
Максимальный формат: А4
Скорость печати: 18 стр./мин.
Нагрузка в месяц: 4000 стр.

50 000 стр. или 5 лет использования - ресурс устройства

Снят с производства

Запчасти и компоненты

Производство Описание Инф. Цена
Подача и захват бумаги
Samsung 6107-001164 - Пружина флажка датчика наличия бумаги
Samsung 6107-001165 - Пружина флажка датчика наличия бумаги
Samsung 6107-001166 - Пружина подъёмного механизма кассеты (1 шт. / в аппарате 2 шт.)
Samsung
JC33-00009A - Соленоид
Аналоги:
• Xerox 121N01162 - Соленоид
• Samsung JC33-00025B - Соленоид
409 ⃏
Samsung
JC33-00010A - Соленоид узла захвата бумаги
Аналоги:
• Xerox 700N00142 - Соленоид узла захвата бумаги
Samsung
JC61-00580A - Основание площадки отделения бумаги из кассеты
Снято с производства
Аналоги:
• Xerox 019N00822 - Основание площадки отделения бумаги из кассеты
По запросу
Samsung JC61-00586A - Подшипник оси ролика захвата бумаги (левый)
Samsung JC61-00587A - Подшипник оси ролика захвата бумаги (правый)
Samsung JC61-00591A - Ролик захвата бумаги из лотка подачи (основание, пластиковая часть, без резинового элемента)
Samsung JC63-00290A - Прозрачная накладка площадки отделения бумаги
288 ⃏
Samsung
JC66-00377A - Держатель в узле захвата бумаги
Аналоги:
• Xerox 008N01738 - Держатель в узле захвата бумаги
Samsung JC66-00393A - Шестерня муфты верхнего вала подачи бумаги
Samsung JC66-00396A - Шестерня (23 зуба) узла подачи бумаги
* для Samsung ML-2850 / 2851 / 2855 / 3050 / 3051 / SCX-4824 / 4825 / 4826 / 4828 / Xerox Phaser 3250 / WorkCentre 3210 / 3220 в дополнительном лотке
Samsung
JC66-00398A - Вал в узле подачи бумаги
Снято с производства
Аналоги:
• Xerox 006N01253 - Вал в узле подачи бумаги
Samsung
JC66-00526A - Вал подачи бумаги (4 резинки на металлической оси)
Аналоги:
• Xerox 022N02080 - Вал подачи бумаги (4 резинки на металлической оси)
Samsung JC66-00527A - Вал регистрации
Samsung
JC66-00598A - Вал подачи бумаги (2 резинки на металлической оси)
Аналоги:
• Xerox 022N02355 - Вал подачи бумаги (2 резинки на металлической оси)
Samsung
JC70-00314A - Металлическая рамка площадки отделения бумаги из кассеты (лоток 2)
941 ⃏
Аналоги:
• Xerox 019N00820 - Металлическая рамка площадки отделения бумаги из кассеты (лоток 2)
По запросу
• CN JC70-00314A - Металлическая рамка площадки отделения бумаги из кассеты (лоток 2)
Samsung JC72-00382B - Подшипник вала подачи бумаги
Samsung
JC72-00975A - Флажок датчика наличия бумаги в лотке подачи
Снято с производства
Аналоги:
• Xerox 120N00425 - Флажок датчика наличия бумаги в лотке подачи
Снято с производства
По запросу
Samsung
JC72-00976A - Флажок датчика прохождения бумаги в узле подачи
Снято с производства
Аналоги:
• Xerox 022N02127 - Флажок датчика прохождения бумаги в узле подачи
-
Samsung
JC72-00977A - Флажок датчика (обходной) прохождения бумаги в узле подачи
Аналоги:
• Xerox 700N00093 - Флажок датчика (обходной) прохождения бумаги в узле подачи
• Xerox 709N00007 - Флажок датчика (обходной) прохождения бумаги в узле подачи
Samsung JC72-00979A - Наружная шестерня муфты узла захвата бумаги
Samsung
JC72-01231A - Резиновый элемент на ролик захвата бумаги из кассеты (лоток 2)
Аналоги:
• Xerox 022N02016 - Резиновый элемент на ролик захвата бумаги из кассеты (лоток 2)
Снято с производства
По запросу
• CN JC72-01231A - Резиновый элемент на ролик захвата бумаги из кассеты (лоток 2)
• CET JC72-01231A - (CET1204) Резиновый элемент на ролик захвата бумаги из кассеты *лоток 2
Samsung
JC73-00140A - Накладка площадки отделения бумаги
194 ⃏
Аналоги:
• Xerox 019N00742 - Накладка площадки отделения бумаги
• Xerox 019N00821 - Накладка площадки отделения бумаги
• CET JC73-00140A - (CET1205) Накладка площадки отделения бумаги
83 ⃏
Samsung JC73-00141A - Накладка площадки отделения бумаги в кассете (лоток 2)
194 ⃏
Samsung
JC81-01692A - Муфта ролика захвата бумаги, в сборе
Снято с производства
Аналоги:
• Xerox 130N01377 - Муфта ролика захвата бумаги, в сборе
-
Samsung
JC97-01788A - Муфта верхнего вала подачи бумаги, в сборе
Аналоги:
• Xerox 022N01609 - Муфта верхнего вала подачи бумаги, в сборе
Samsung
JC97-01931A - Площадка отделения бумаги из основного лотка, в сборе
В сервисной документации Samsung SCX-4200 (JC-0155C) обозначен ресурс в 50,000 стр.
Аналоги:
• Xerox 019N00987 - Площадка отделения бумаги из основного лотка, в сборе
В сервисной документации Xerox WC 3119 (708P88471) обозначен ресурс в 50,000 стр.
Снято с производства
• Hi-Black JC97-01931A - Площадка отделения бумаги из основного лотка, в сборе

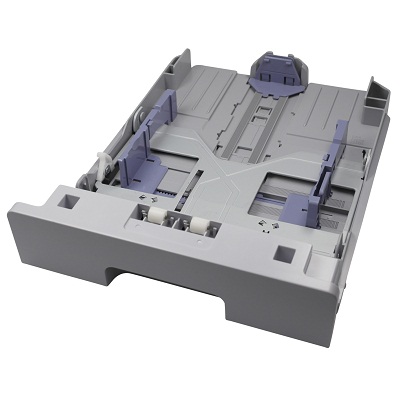

Samsung JC97-02436A - Кассета на 250 листов, в сборе
Снято с производства
Внутренние компоненты
Samsung 3103-001085 - Вентилятор
Снято с производства
Samsung
6107-001163 - Пружина пластиковых прижимов в узле выхода бумаги
224 ⃏
Аналоги:
• Xerox 009N01522 - Пружина пластиковых прижимов в узле выхода бумаги
Samsung 6107-001167 - Пружина сжатия
Samsung JB39-40532A - Кабель
Samsung
JC31-00004A - Вентилятор
Аналоги:
• Xerox 127N07521 - Вентилятор
Samsung
JC39-00240A - Кабель (от платы питания к плате форматтера)
Аналоги:
• Xerox 152N11597 - Кабель (от платы питания к плате форматтера)
Samsung
JC39-00242A - Кабель блока лазера
Аналоги:
• Xerox 152N02010 - Кабель блока лазера
• Xerox 152N11596 - Кабель блока лазера
Samsung
JC61-00604A - Зубчатая пластина заземления
Снято с производства
Аналоги:
• Xerox 015N00548 - Зубчатая пластина заземления
Samsung
JC61-00718A - Металлическая напрвляющая подачи бумаги
Аналоги:
• Xerox 038N00409 - Металлическая напрвляющая подачи бумаги
Samsung JC66-00340A - Шестерня муфты редуктора - привод узла термозакрепления (ступица)
Samsung JC66-00389A - Шестерня редуктора - в узле 2 шт. (57/18 зубов)
Samsung JC66-00390A - Шестерня редуктора (103/41 зуб)
Снято с производства
Samsung JC66-00391A - Шестерня привода картриджа (113/33 зуба)
Снято с производства
Samsung JC66-00392A - Шестерня редуктора (90/31 зуб)
Samsung
JC66-01202A - Шестерня муфты редуктора - привод узла термозакрепления (наружная)
Аналоги:
• Hi-Black JC66-01202A - Шестерня муфты редуктора - привод узла термозакрепления (наружная)
224 ⃏
• CET JC66-01202A - (DGP7499) Шестерня муфты редуктора - привод узла термозакрепления *наружная
256 ⃏
Samsung JC66-01203A - Шестерня муфты редуктора - привод узла термозакрепления (внутренняя)
Снято с производства
Samsung
JC72-00984A - Направляющая картриджа (левая)
Аналоги:
• Xerox 032N00391 - Направляющая картриджа (левая)
Снято с производства
По запросу
Samsung
JC72-00985A - Направляющая картриджа (правая)
Аналоги:
• Xerox 032N00390 - Направляющая картриджа (правая)
Снято с производства
По запросу
Samsung JC73-00017A - Резиновый ролик в узле выхода бумаги
Снято с производства
Samsung
JC96-03823A - Главный редуктор, в сборе (мотор в комплекте)
Снято с производства
Аналоги:
• Xerox 007N01551 - Главный редуктор, в сборе (мотор в комплекте)
Samsung
JG66-40003A - Шестерня ограничителей формата бумаги
Аналоги:
• Xerox 007N01178 - Шестерня ограничителей формата бумаги
-
Samsung JC61-70911A - Пружина
Samsung JC61-00603A - Пластина подъёма бумаги в кассете
-
Samsung JC61-00598B - Металлическая пластина (основание) главного редуктора
-
Samsung 6031-000023 - Шайба в главном редукторе
Снято с производства
Samsung JC61-00599A - Металлическая пластина (основание) главного мотора
-
Samsung JC72-00825A - Вентилятор мотора главного редуктора
Узел переноса
Samsung
JC66-00395A - Шестерня вала переноса заряда
Снято с производства
Аналоги:
• Xerox 007N01548 - Шестерня вала переноса заряда
Samsung
JC66-01218A - Вал переноса заряда
В сервисной документации:
- Samsung SCX-4200 (JC-0155C)
- Samsung SCX-4500 (4500-10XAZ, Ver 1.00)
- Samsung SCX-4824/4828 (4824-FN0XBH, Ver 1.00)
обозначен ресурс в 50,000 стр.
Аналоги:
• Xerox 022N02266 - Вал переноса заряда
• Xerox 022N02309 - Вал переноса заряда
• Xerox 022N02354 - Вал переноса заряда
Samsung
JC72-00102A - Подшипник вала переноса заряда (левый)
168 ⃏
Аналоги:
• Xerox 016N00254 - Подшипник вала переноса заряда (левый)
Снято с производства
По запросу
Электронные компоненты
Samsung
0609-001287 - Линейка сканирования
Снято с производства
Аналоги:
• Xerox 130N01484 - Линейка сканирования
Samsung JC31-00049A - Двигатель планшетного сканера
Снято с производства
По запросу
Samsung
JC39-00358A - Шлейф сканера (12 жил, 64 см)
Аналоги:
• CET JC39-00358A - (DGP7505) Шлейф сканера *12 жил, 69 см
По запросу
Samsung
JC44-00073A - Плата питания (220В)
Снято с производства
Аналоги:
• Xerox 105N02110 - Плата питания (220В)
Samsung
JC59-00018A - Блок лазера
Снято с производства
Аналоги:
• Xerox 062N00274 - Блок лазера
Снято с производства
По запросу
• Xerox 122N00228 - Блок лазера
Снято с производства
По запросу
• Samsung JC59-00018B - Блок лазера
Снято с производства
Samsung JC59-00018C - Блок лазера
Samsung JC92-01760B - Плата панели управления
Снято с производства
По запросу
Samsung JC96-03822A - Планшетный сканер, в сборе
Снято с производства
По запросу
Samsung JC96-03834A - Редуктор планшетного сканера (мотор в комплекте)
Samsung JC31-00028A - Двигатель главного редуктора
Узел термозакрепления
Samsung
1404-001298 - Термистор
Аналоги:
• Xerox 130N01380 - Термистор
Samsung
4713-001202 - Лампа нагрева тефлонового вала (230В / 600Вт / 6 x 284мм)
Снято с производства
Аналоги:
• Xerox 122N00256 - Лампа нагрева тефлонового вала (220В)
Samsung JC61-00064A - Пружина пальца отделения (1 шт. / в узле 4 шт.)
Samsung JC61-00581A - Держатель флажка датчика выхода бумаги из узла термозакрепления
Снято с производства
Samsung JC61-00584A - Палец отделения бумаги от тефлонового вала (1 шт. / в узле 4 шт.)
Снято с производства
Samsung
JC61-00589A - Подшипник тефлонового вала (левый)
Снято с производства
Аналоги:
• Xerox 016N00282 - Подшипник тефлонового вала (левый)
-
Samsung
JC61-00590A - Подшипник тефлонового вала (правый)
285 ⃏
Аналоги:
• Xerox 016N00262 - Подшипник тефлонового вала (правый)
Samsung JC61-00605A - Защёлка пальца отделения бумаги от тефлонового вала (1 шт. / в узле 4 шт.)
Samsung JC66-00380A - Пластиковый вал выхода бумаги в узле термозакрепления (с шестерней / без резинок)
Samsung
JC66-00397A - Промежуточная шестерня (25/15 зубов) узла термозакрепления
Снято с производства
Аналоги:
• Xerox 007N01550 - Промежуточная шестерня (25/15 зубов) узла термозакрепления
Снято с производства
Samsung
JC66-00564A - Шестерня тефлонового вала (37 зубов)
280 ⃏
Аналоги:
• Xerox 007N01205 - Шестерня тефлонового вала (37 зубов)
Снято с производства
• Hi-Black JC66-00564A - Шестерня тефлонового вала (37 зубов)
• CET JC66-00564A - (CET1203) Шестерня тефлонового вала (37 зубов)
105 ⃏
Samsung
JC66-00600A - Прижимной вал (тип A/B)
Снято с производства
Аналоги:
• Xerox 022N01611 - Прижимной вал
Снято с производства
-
• Xerox 022N02268 - Прижимной вал
Снято с производства
-
• Hi-Black JC66-00600A - Прижимной вал (тип A/B)
• CET JC66-00600A - (CET1200) Прижимной вал
1197 ⃏
• LaserTech JC66-00600A - (LPR-SM1510) Прижимной вал
• ELP JC66-00600A - (LPR-SA-JC66-00600A-1) Прижимной вал
Samsung
JC66-00601A - Тефлоновый вал
Снято с производства
Аналоги:
• Xerox 022N01610 - Тефлоновый вал
Снято с производства
-
• Xerox 022N02267 - Тефлоновый вал
Снято с производства
• CET JC66-00601A - (CET1199) Тефлоновый вал
756 ⃏
• Hi-Black JC66-00601A - Тефлоновый вал
• LaserTech JC66-00601A - (UFR-SM1510) Тефлоновый вал
• ELP JC66-00601A - (UFR-SA-JC66-00601A-1) Тефлоновый вал
579 ⃏
• Hi-Black JC66-00601A/022N01610/022N02267 - Тефлоновый вал
Samsung
JC66-01209A - Вал выхода бумаги из узла термозакрепления (4 резинки на металлической оси)
Снято с производства
Аналоги:
• Xerox 022N02269 - Вал выхода бумаги из узла термозакрепления (4 резинки на металлической оси)
Снято с производства
-
Samsung
JC66-10901A - Подшипник прижимного вала
374 ⃏
Аналоги:
• Xerox 013N13843 - Подшипник прижимного вала
-
• LaserTech JC66-10901A - Подшипник прижимного вала
Samsung
JC72-00987A - Флажок датчика выхода бумаги из узла термозакрепления
Снято с производства
Аналоги:
• Xerox 120N00461 - Флажок датчика выхода бумаги из узла термозакрепления
Снято с производства
• CN JC72-00987A - Флажок датчика выхода бумаги из узла термозакрепления
Samsung
JC96-03891C - Печь, в сборе (220В)
В сервисной документации Samsung SCX-4200 (JC-0155C) обозначен ресурс в 50,000 стр.
Аналоги:
• Xerox 126N00320 - Печь, в сборе (220В)
В сервисной документации Xerox WC 3119 (708P88471) обозначен ресурс в 50,000 стр.
Samsung JC63-01019A - Верхняя крышка узла термозакрепления
Samsung JC72-40361A - Белый пластиковый ролик выхода бумаги в узле термозакрепления (1 шт. / в узле 2 шт.)
Samsung JC61-70976A - Пружина белого пластикового ролика выхода бумаги в узле термозакрепления (1 шт. / в узле 2 шт.)
Samsung
JC47-00013A - Термостат
Аналоги:
• Xerox 130N01485 - Термостат
Снято с производства
Samsung
JC39-00404A - Кабель узла термозакрепления (одинарный / к термостату)
Снято с производства
Аналоги:
• Xerox 152N11628 - Кабель узла термозакрепления (одинарный / к термостату)
Samsung
JC39-00238A - Кабель узла термозакрепления (220В / двойной / к термостату)
Аналоги:
• Xerox 152N11728 - Кабель узла термозакрепления (220В / двойной / к термостату)
CET
CET5596 - Комплект подшипников тефлонового вала (левый и правый)
Аналоги:
• Hi-Black JC61-00589A/JC61-00590A - Комплект подшипников тефлонового вала (левый и правый)
Samsung 6107-001168 - Пружина подшипника прижимного вала
Samsung JC72-00382A - Подшипник пластикового вала выхода бумаги в узле термозакрепления
Samsung JC70-00317A - Рама узла термозакрепления
Снято с производства
-
Samsung JC61-00595A - Пластиковая направляющая входа в узел термозакрепления
Снято с производства
-
Samsung JC68-01581A - Информационная наклейка "Высокая температура"
Снято с производства
-
Детали корпуса
Samsung
JB01-00002A - Стекло планшетного сканера (247 x 356 x 2.85мм / прозрачное)
Аналоги:
• Xerox 057N00156 - Стекло планшетного сканера
Samsung
JC61-00601A - Кронштейн к корпусу платы питания и платы форматтера
Аналоги:
• Xerox 030N00705 - Кронштейн к корпусу платы питания и платы форматтера
Samsung JC61-00929A - Петля модуля сканера (1 шт. / в аппарате 2 шт.)
Samsung
JC63-00107A - Основание (металлическая пластина) платы питания и платы форматтера, в сборе
-
Аналоги:
• Xerox 055N00289 - Основание (металлическая пластина) платы питания и платы форматтера, в сборе
Samsung JC63-00209A - Белая губка крышки планшетного сканера
Samsung JC63-01009A - Передняя крышка
Снято с производства
Samsung JC63-01013A - Крышка планшетного сканера
Снято с производства
Samsung
JC67-00158A - Заглушка к блоку лазера
Аналоги:
• Xerox 021N02254 - Заглушка к блоку лазера
Samsung JC96-03805A - Крышка планшетного сканера, в сборе
Снято с производства
По запросу
Samsung JC97-02435A - Передняя крышка, в сборе
Снято с производства
Samsung 6001-000130 - Винты для крепления двигателя к главному редуктору

Расходные материалы

Картридж Модели аппаратов Цвет Заправка Восстано- вление Замена чипа Оригинальный Совместимый
SCX-D4200A Samsung SCX-4200 / 4220
(Картридж / 3,000 стр.)
Снято с производства		 ●550 ⃏-100 ⃏
ReTech - 787 ⃏
NetProduct - 967 ⃏
Hi-Black - 1112 ⃏
Uniton Premium - 1256 ⃏
SuperFine - 1326 ⃏
от 787 ⃏

Ремонт

Диагностика Samsung SCX-4220

✔ 540 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)

Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей

Срок проведения:
• 2 часа - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность

Ремонт Samsung SCX-4220

✔ 1800 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов

Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика

Срок проведения:
• 5 часов
✔ При наличии всех комплектующих, запасных частей и расходных материалов

Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации

Выезд мастера

✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование

Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера

Доставка оборудования

✔ Москва - 600 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний

Для инженера

Повторяющийся дефект

 Запчасти и компоненты Samsung SCX-4220

🔧Таблица диагностики валов принтера по периоду повторения дефектов

📝 Таблица для определения неисправности валов по периоду повторения дефектов

🔍Как использовать таблицу:

  1. Сделайте тестовый отпечаток с видимым дефектом
  2. С помощью линейки точно измерьте расстояние между повторяющимися дефектами
  3. Найдите ближайшее значение в таблице ниже
  4. Проверьте указанный компонент на износ или повреждения
Период повторения (мм) Потенциальный проблемный компонент
35,2 мм Вал проявки (картридж)
37,8 мм Ролик первичного заряда (картридж)
44,9 мм Вал подачи тонера (картридж)
45,3 мм Вал переноса заряда (узел переноса)
64 мм Тефлоновый вал (узел термозакрепления)
75,3 мм Прижимной вал (узел термозакрепления)
75,5 мм Фотовал (картридж)

⚠️Важные заметки:

  • Для точной диагностики используйте качественный тестовый отпечаток
  • Измерения должны быть максимально точными (±1 мм может изменить диагноз)
  • Перед заменой компонентов проверьте также состояние сопряженных деталей

Каталог
