Samsung SCX-3200
 |
|
30 000 стр. или 3 года использования - ресурс устройства
Снят с производства
Запчасти и компоненты
| Производство | Описание | Инф. | Цена |
| Подача и захват бумаги |
| Samsung | 0604-001415 - Датчик наличия бумаги |

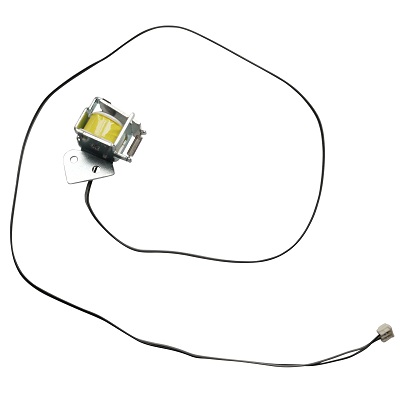

| Samsung | JC33-00028C - Соленоид узла захвата бумаги |
| Samsung | JC61-03763A - Ролик подачи бумаги из лотка (пластиковая часть, без резинового элемента) |
| Samsung |
JC66-02598A - Вал подачи бумаги (2 резинки на оси) Снято с производства |

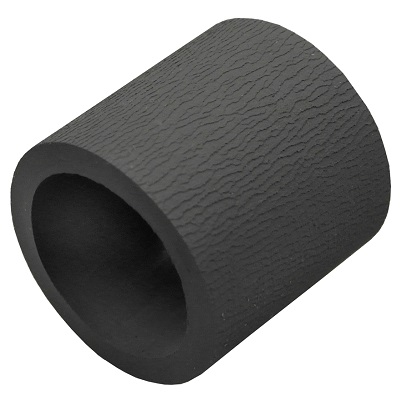

| Samsung | JC73-00321A - Резиновый элемент на ролик захвата бумаги из лотка подачи |
| Samsung | JC73-00322B - Накладка площадки отделения бумаги из лотка подачи |

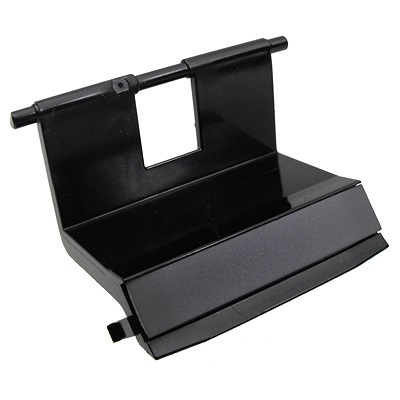

| Samsung | JC93-00211A - Площадка отделения бумаги из лотка подачи, в сборе |
| Samsung |

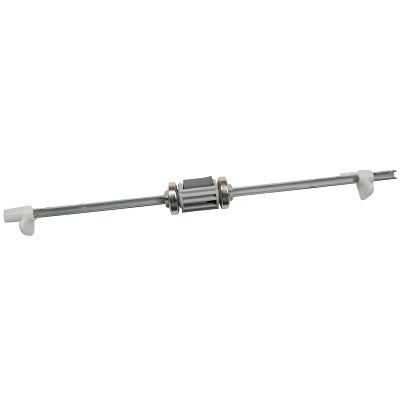

JC93-00212A - Ось узла захвата из основного лотка, в сборе (ролик захвата бумаги в комплекте) Снято с производства |

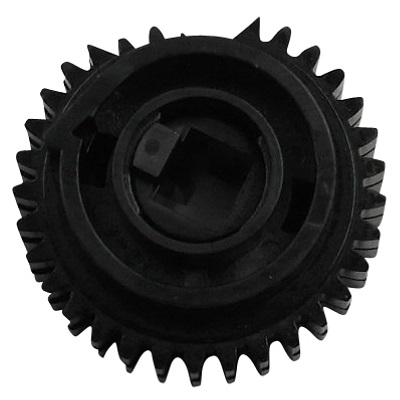

| Samsung | JC93-00213A - Муфта вала подачи бумаги |
| Внутренние компоненты |
| Samsung | 6107-002633 - Торсионная пружина |
| Samsung | 6602-001637 - Ремень привода сканера |
| Аналоги: | |||
| • Xerox | 007N01549 - Ремень привода сканера | ||
| Samsung | JC31-00085A - Главный вентилятор |
| Аналоги: | |||
| • Xerox | 127N07572 - Главный вентилятор | ||

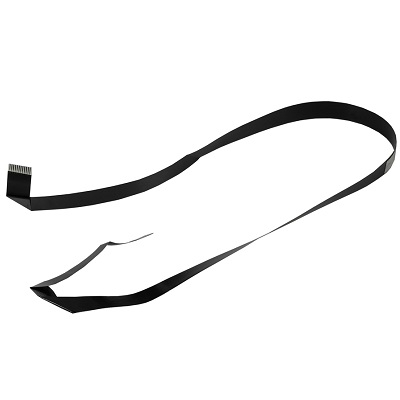

| Samsung | JC39-01420A - Шлейф планшетного сканера |
| Samsung | JC61-01548A - Подшипник вала холостого хода |
| Samsung |
JC66-02582A - Шестерня привода узла термозакрепления Снято с производства | По запросу |
| Samsung | JC66-02591A - Флажок датчика прохождения бумаги в узле подачи |
| Samsung | JG66-40003A - Шестерня ограничителей формата бумаги |
| Аналоги: | |||
| • Xerox | 007N01178 - Шестерня ограничителей формата бумаги | - | |
| Узел переноса |
| Samsung |
JC66-02709A - Вал переноса заряда В сервисной документации Samsung Mono Laser MFP Xpress M2070/M2070W/M2070F/M2070FW (Ver 1.00) обозначен ресурс в 30,000 стр. | 778 |
| Аналоги: | |||
| • Xerox | 022N02794 - Вал переноса заряда | ||
| Электронные компоненты |
| Samsung |
0609-001396 - Линейка сканирования Снято с производства |

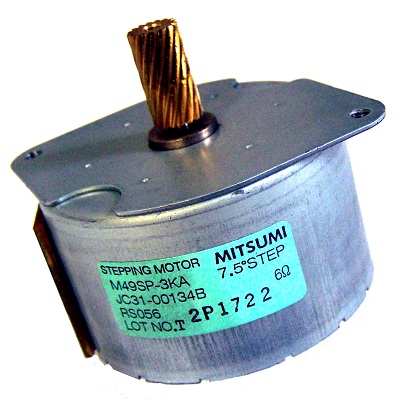

| Samsung | JC31-00134B - Главный мотор |
| Samsung |
JC44-00195A - Плата питания (220В) Снято с производства |
| Samsung | JC92-02288A - Плата с датчиками наличия бумаги в узле подачи |
| Аналоги: | |||
| • Xerox | 130N01759 - Плата с датчиками наличия бумаги в узле подачи | ||
| Samsung | JC92-02317G - Плата форматтера (для моделей без беспроводной печати) |
| Samsung | JC93-00263A - Двигатель планшетного сканера |
| Samsung |
JC97-03775A - Блок лазера Снято с производства | По запросу |
| Samsung | JC97-03813D - Панель управления, в сборе с кнопками | - |
| Samsung | JC97-03821D - Сканер, в сборе | - |
| Узел термозакрепления |
| Samsung |
4712-001031 - Термостат В сервисной документации Samsung Mono Laser MFP SCX-3200/3205/3205W (Ver 1.00) обозначены параметры: - бесконтактный сдвоенный - температура срабатывания: 195°C ± 5°C |
| Аналоги: | |||
| • Xerox | 130N01490 - Термостат | ||

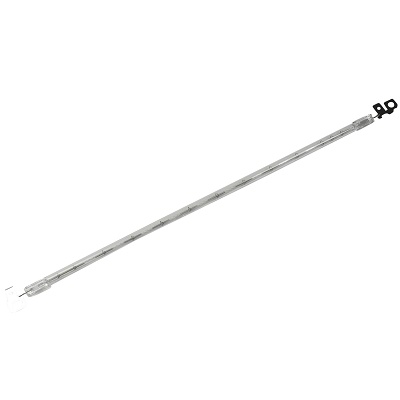

| Samsung | 4713-001520 - Лампа нагрева тефлонового вала (230В / 600Вт / 287мм) |
| Samsung | JC61-03754A - Подшипник тефлонового вала (левый) |
| Аналоги: | |||
| • CET | JC61-03754A - (CET3535) Подшипник тефлонового вала *левый | ||
| • CET | JC61-03754A - (CET361023) Подшипник тефлонового вала *левый | ||
| Samsung | JC61-03755A - Подшипник тефлонового вала (правый) |
| Аналоги: | |||
| • CET | JC61-03755A - (CET3515) Подшипник тефлонового вала *правый | ||
| • CET | JC61-03755A - (CET361022) Подшипник тефлонового вала *правый | ||
| Samsung | JC61-03756A - Подшипник прижимного вала |
| Samsung | JC66-00564A - Шестерня тефлонового вала (37 зубов) | 197 |
| Samsung |
JC66-02715A - Тефлоновый вал Снято с производства | По запросу |
| Samsung |
JC66-02716A - Прижимной вал Снято с производства | По запросу |
| Аналоги: | |||
| • Samsung | JC66-02716B - Прижимной вал | ||
| • CET | JC66-02716B - (CET3514) Прижимной вал | ||
| • ELP | JC66-02716B - (LPR-SA-JC66-02716A-1) Прижимной вал | ||
| • CET | JC66-02716B - (CET211032) Прижимной вал | ||
| Samsung | JC66-02716B - Прижимной вал |
| Samsung | JC91-00983B - Узел термозакрепления, в сборе (220В) | - |

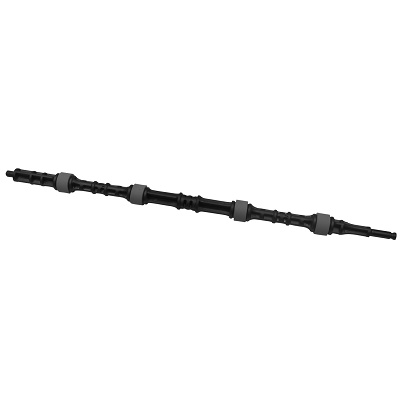

| Samsung | JC91-00985A - Пластиковый вал выхода бумаги из узла термозакрепления (с резинками) |
| Samsung |

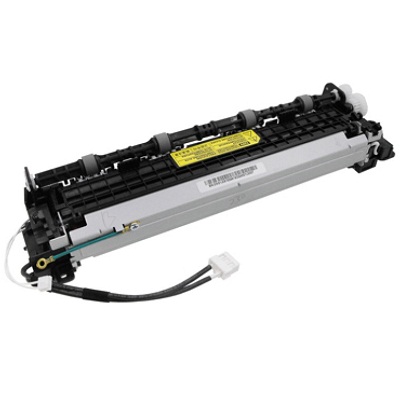

JC91-00991B - Печь, в сборе (220В / Ресурс: до 30,000 стр.) Снято с производства |
| Детали корпуса |
| Samsung | 6003-000196 - Винт (3 x 10 / Цвет: серебро) | - |
| Samsung | 6003-000269 - Винт (3 x 6 / Цвет: золото) | - |
| Samsung | 6003-000282 - Винт | - |
| Samsung | JB01-00002A - Стекло планшетного сканера (247 x 356 x 2.85мм / прозрачное) |
| Аналоги: | |||
| • Xerox | 057N00156 - Стекло планшетного сканера | ||
| Документация |
| Samsung | 3200-00000E - Сервисная документация (Английский язык; 02/2010) | - |
Расходные материалы
Ремонт
Диагностика Samsung SCX-3200
✔ 540 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)
Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей
Срок проведения:
• 1 час - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность
Ремонт Samsung SCX-3200
✔ 1800 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов
Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика
Срок проведения:
• 24 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов
Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации
Выезд мастера
✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование
Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера
Доставка оборудования
✔ Москва - 400 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний
Для инженера
Вход в сервисный режим
Повторяющийся дефект
Таблица диагностики валов принтера по периоду повторения дефектов
📝 Таблица для определения неисправности валов по периоду повторения дефектов🔍Как использовать таблицу:
- Сделайте тестовый отпечаток с видимым дефектом
- С помощью линейки точно измерьте расстояние между повторяющимися дефектами
- Найдите ближайшее значение в таблице ниже
- Проверьте указанный компонент на износ или повреждения
| Период повторения (мм) | Потенциальный проблемный компонент |
|---|---|
| 26,7 мм | Ролик первичного заряда (картридж) | 35,1 мм | Вал проявки (картридж) |
| 39,2 мм | Вал переноса заряда (узел переноса) |
| 47 мм | Вал подачи тонера (картридж) |
| 62,9 мм | Фотовал (картридж) |
| 75,4 мм | Прижимной вал (узел термозакрепления) |
| 77,5 мм | Тефлоновый вал (узел термозакрепления) |
⚠️Важные заметки:
- Для точной диагностики используйте качественный тестовый отпечаток
- Измерения должны быть максимально точными (±1 мм может изменить диагноз)
- Перед заменой компонентов проверьте также состояние сопряженных деталей
