Samsung ProXpress M4020ND


Samsung ProXpress M4020ND
Код производителя: Samsung SL-M4020ND/SEE
HP SS383Z
Тип устройства: принтер
Функция печати: да
Цветность печати: черно-белая
Технология печати: лазерная
Максимальный формат: А4
Скорость печати: 40 стр./мин.
Нагрузка в месяц: 100000 стр.

Снят с производства

Запчасти и компоненты

Производство Описание Инф. Цена
Подача и захват бумаги
CET CET7911 - Резина ролика захвата бумаги
Samsung
JC47-00033A - Электромагнитная муфта
Аналоги:
• Xerox 121N01219 - Электромагнитная муфта
Samsung
JC47-00036B - Электромагнитная муфта
Аналоги:
• Xerox 121N01265 - Электромагнитная муфта
Samsung
JC61-04100A - Пластиковое основание ролика захвата бумаги
Аналоги:
• Xerox 130N01670 - Пластиковое основание ролика захвата бумаги
Samsung JC61-04327A - Держатель ролика отделения бумаги из кассеты
Samsung JC63-02917A - Основание площадки отделения бумаги из кассеты
324 ⃏
Samsung JC63-02933A - Скоба накладки тормозной площадки из кассеты (лоток 2)
286 ⃏
Samsung JC66-00527A - Вал регистрации
Samsung JC66-01022A - Направляющий ролик протяжки бумаги
Samsung
JC66-02794A - Шестерня (20 зубов) привода вала подачи бумаги
Аналоги:
• Xerox 022N02672 - Шестерня (20 зубов) привода вала подачи бумаги
Samsung
JC66-02797A - Вал подачи бумаги (2 резинки на металлической оси)
Аналоги:
• Xerox 022N02673 - Вал подачи бумаги (2 резинки на металлической оси)
Samsung
JC73-00340A - Резиновый элемент на ролик захвата бумаги
324 ⃏
Аналоги:
• Xerox 130N01671 - Резиновый элемент на ролик захвата бумаги
• Hi-Black JC73-00340A - Резиновый элемент на ролик захвата бумаги
• CET JC73-00340A - (CET3512) Резиновый элемент на ролик захвата бумаги из кассеты *лоток 2
Samsung
JC90-01032A - Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
Аналоги:
• Xerox 022N02677 - Ролик отделения бумаги, в сборе
1938 ⃏
• Xerox 050N00693 - Ролик отделения бумаги из основного лотка, в сборе
• CET JC90-01032A - (DGP7496) Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
394 ⃏
• Hi-Black JC90-01032A - Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
• GP JC90-01032A - Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
• Samsung JC90-01063A - Ролик отделения бумаги из кассеты, в сборе
850 ⃏
• Samsung JC90-01063B - Ролик отделения бумаги из кассеты, в сборе
946 ⃏
CET
JC90-01032A - (DGP7496) Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
394 ⃏
Аналоги:
• Xerox 022N02677 - Ролик отделения бумаги, в сборе
1938 ⃏
• Xerox 050N00693 - Ролик отделения бумаги из основного лотка, в сборе
• Samsung JC90-01032A - Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
• Hi-Black JC90-01032A - Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
• GP JC90-01032A - Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
• Samsung JC90-01063A - Ролик отделения бумаги из кассеты, в сборе
850 ⃏
• Samsung JC90-01063B - Ролик отделения бумаги из кассеты, в сборе
946 ⃏
Samsung
JC90-01063B - Ролик отделения бумаги из кассеты, в сборе
946 ⃏
Аналоги:
• Xerox 022N02677 - Ролик отделения бумаги, в сборе
1938 ⃏
• Xerox 050N00693 - Ролик отделения бумаги из основного лотка, в сборе
• Samsung JC90-01032A - Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
• CET JC90-01032A - (DGP7496) Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
394 ⃏
• Hi-Black JC90-01032A - Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
• GP JC90-01032A - Ролик отделения бумаги из кассеты и в лотке ручной подачи, в сборе
• Samsung JC90-01063A - Ролик отделения бумаги из кассеты, в сборе
850 ⃏
Samsung
JC90-01143B - Кассета на 250 листов, в сборе (лоток 2)
Аналоги:
• Samsung JC90-01143A - Кассета на 250 листов, в сборе (лоток 2)
Samsung
JC90-01279B - Держатель ролика отделения бумаги в кассете, в сборе
382 ⃏
Аналоги:
• GP JC90-01279B - Держатель ролика отделения бумаги в кассете, в сборе
Samsung
JC93-00310A - Ролик захвата бумаги из кассеты, в сборе (лоток 2)
274 ⃏
Аналоги:
• Xerox 130N01677 - Ролик захвата бумаги из кассеты на 250 листов, в сборе
506 ⃏
• CET JC93-00310A - (DGP7491) Ролик захвата бумаги из кассеты, в сборе *лоток 2
343 ⃏
• Hi-Black JC93-00310A - Ролик захвата бумаги из кассеты, в сборе (лоток 2)
Samsung

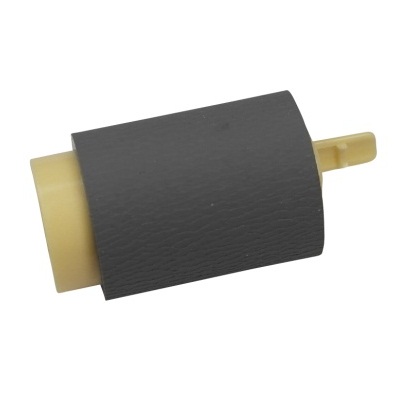

JC97-02259A - Ролик захвата бумаги, в сборе
317 ⃏
Аналоги:
• Xerox 022N02232 - Ролик захвата бумаги, в сборе
По запросу
Xerox 108R01470 - Комплект захвата бумаги из кассеты
---
Состав:
130N01677 / JC93-00310A - Ролик захвата бумаги (1)
022N02677 / JC90-01032A - Ролик отделения бумаги (1)
JC61-04327A - Держатель ролика отделения бумаги (1)
---
Samsung JC90-01232A - Узел двусторонней подачи бумаги, в сборе
Внутренние компоненты
Samsung JC66-01584A - Вал выхода бумаги в узле термозакрепления
Снято с производства
-
Samsung JC66-01651A - Шестерня привода двухсторонней печати (23/23 зуба)
Samsung
JC66-02778A - Шестерня выхода (96 зубов)
-
Аналоги:
• Xerox 007N01707 - Шестерня выхода (96 зубов)
-
Samsung
JC66-02793A - Шестерня привода узла подачи бумаги (19 зубов)
-
Аналоги:
• Xerox 007N01709 - Шестерня привода узла подачи бумаги (19 зубов)
-
Samsung
JC72-00985A - Направляющая картриджа (правая)
Аналоги:
• Xerox 032N00390 - Направляющая картриджа (правая)
Снято с производства
По запросу
Samsung JC72-41191B - Подшипник
Узел переноса
Samsung
JC66-02842A - Вал переноса заряда
857 ⃏
Аналоги:
• Xerox 022N02674 - Вал переноса заряда
Электронные компоненты

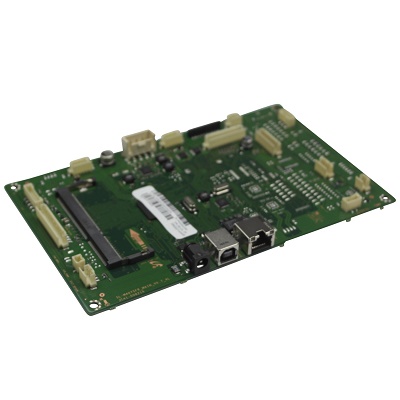

Samsung JC92-02832J - Плата форматтера
7091 ⃏
Samsung
JC97-04065A - Блок лазера
4118 ⃏
Аналоги:
• Xerox 130N01853 - Блок лазера
Samsung ML-MEM370 - Модуль памяти (512MB, DDR3)
По запросу
Узел термозакрепления
Samsung
1404-001640 - Термистор
Аналоги:
• Xerox 130N01668 - Термистор
Samsung 4712-001091 - Термостат
Снято с производства
-
Samsung 4713-001565 - Лампа нагрева тефлонового вала (230В / 850Вт)
Samsung 6107-002817 - Пружина пальца отделения
Samsung 6601-001725 - Шариковый подшипник тефлонового вала
Samsung JC61-01960A - Подшипник прижимного вала (большого)
-
Samsung
JC61-02154A - Палец отделения бумаги от тефлонового вала (1 шт. / в аппарате 4 шт.)
Снято с производства
Аналоги:
• CET JC61-02154A - (CET3511) Палец отделения бумаги от тефлонового вала *1 шт. / в аппарате 4 шт.
Samsung
JC61-04093A - Втулка подшипника тефлонового вала
317 ⃏
Аналоги:
• CET JC61-04093A (2 pack) - (CET3611) Комплект втулок подшипников тефлонового вала *2 шт.
Samsung JC61-04095A - Подшипник прижимного вала (малого)
317 ⃏
Samsung
JC66-01663A - Прижимной вал (большой)
Аналоги:
• Xerox 022N02357 - Прижимной вал (большой)
• Hi-Black JC66-01663A - Прижимной вал (большой)
• LaserTech JC66-01663A - Прижимной вал (большой)
• CET JC66-01663A - (CET3675) Прижимной вал *большой
1389 ⃏
• ELP JC66-01663A - (LPR-SA-JC66-01663A-1) Прижимной вал *большой
Samsung
JC66-01664A - Прижимной вал (малый)
1559 ⃏
Аналоги:
• Xerox 022N02358 - Прижимной вал (малый)
• LaserTech JC66-01664A - Прижимной вал (малый)
• ELP JC66-01664A - (LPR-SA-JC66-01664A-1) Прижимной вал *малый
694 ⃏
• Hi-Black JC66-01664A - Прижимной вал (малый)
Samsung JC66-02775A - Шестерня привода тефлонового вала
Снято с производства
По запросу
Samsung
JC66-02846A - Тефлоновый вал
3818 ⃏
Аналоги:
• CET JC66-02846A - (CET3510) Тефлоновый вал
• LaserTech JC66-02846A - Тефлоновый вал
• ELP JC66-02846A - (UFR-SA-JC66-02846A-1) Тефлоновый вал
741 ⃏
• Hi-Black JC66-02846A - Тефлоновый вал
• GP JC66-02846A - Тефлоновый вал
544 ⃏
• CET JC66-02846A - (CET181014) Тефлоновый вал
1366 ⃏
Samsung
JC91-01024A - Печь, в сборе (220В / Ресурс: до 90,000 стр.)
7837 ⃏
Аналоги:
• Xerox 126N00411 - Печь, в сборе (220В)
19883 ⃏
• CN JC91-01024A - Печь, в сборе (восстановленная / 220В)
• CET JC91-01024A - (DGP0093) Печь, в сборе *восстановленная / 220В
• Apex JC91-01024A - Печь, в сборе (восстановленная / 220В)
• CET JC91-01024A - (CET421034) Печь, в сборе *220В
6647 ⃏
Samsung JC66-02774A - Флажок датчика выхода бумаги из узла термозакрепления
Детали корпуса

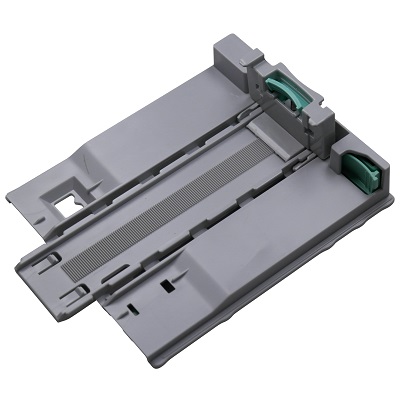

Samsung JC90-01105D - Передвижной ограничитель формата бумаги в кассете, в сборе (задний)
531 ⃏
Samsung 6107-003474 - Торсионная пружина
-

Расходные материалы

Картридж Модели аппаратов Цвет Заправка Восстано- вление Замена чипа Оригинальный Совместимый
SU887A Samsung ProXpress M3820 / M3870 / M4020 / M4070
(Картридж / 10,000 стр.)
Заменил Samsung MLT-D203E		 ●1040 ⃏-300 ⃏
NetProduct - 2136 ⃏
Hi-Black - 3125 ⃏
от 2136 ⃏
SU899A Samsung ProXpress M3320 / M3370 / M3820 / M3870 / M4020 / M4070
(Картридж / 5,000 стр.)
Заменил Samsung MLT-D203L		 ●860 ⃏-200 ⃏
Uniton Premium - 1891 ⃏
NetProduct - 2026 ⃏
от 1891 ⃏
SU909A Samsung ProXpress M3320 / M3370 / M3820 / M3870 / M4020 / M4070
(Картридж / 3,000 стр.)
Заменил Samsung MLT-D203S		 ●640 ⃏-400 ⃏
-
SU917A Samsung ProXpress M4020 / M4070
(Картридж / 15,000 стр.)
Заменил Samsung MLT-D203U		 ●1420 ⃏-500 ⃏
-
MLT-D203E Samsung ProXpress M3820 / M3870 / M4020 / M4070
(Картридж / 10,000 стр.)
Замена HP SU887A		 ●1040 ⃏-300 ⃏
NetProduct - 2136 ⃏
Hi-Black - 3125 ⃏
от 2136 ⃏
MLT-D203L Samsung ProXpress M3320 / M3370 / M3820 / M3870 / M4020 / M4070
(Картридж / 5,000 стр.)
Замена HP SU899A		 ●860 ⃏-200 ⃏
Uniton Premium - 1891 ⃏
NetProduct - 2026 ⃏
от 1891 ⃏
MLT-D203S Samsung ProXpress M3320 / M3370 / M3820 / M3870 / M4020 / M4070
(Картридж / 3,000 стр.)
Замена HP SU909A		 ●640 ⃏-400 ⃏
-
MLT-D203U Samsung ProXpress M4020 / M4070
(Картридж / 15,000 стр.)
Замена HP SU917A		 ●1420 ⃏-500 ⃏По запросу-

Ремонт

Диагностика Samsung ProXpress M4020ND

✔ 720 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)

Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей

Срок проведения:
• 30 минут - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность

Ремонт Samsung ProXpress M4020ND

✔ 2400 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов

Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика

Срок проведения:
• 4 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов

Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации

Выезд мастера

✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование

Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера

Доставка оборудования

✔ Москва - 600 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний

Для инженера

Повторяющийся дефект

⚠ Валы имеют свой радиус
💡 Для определяения неисправности потребуется отпечаток и линейка
✎ Смотри таблицу

Период повторения Вал
34,5 мм Ролик первичного заряда (картридж)
37 мм Вал проявки (картридж)
37,7 мм Прижимной вал *малый (узел термозакрепления)
47,1 мм Вал переноса заряда (узел переноса)
62,8 мм Прижимной вал *большой (узел термозакрепления)
69,57 мм Вал подачи тонера (картридж)
76 мм Фотовал (картридж)
77,8 мм Тефлоновый вал (узел термозакрепления)

Каталог
