Печать

Samsung ML-2850D


Samsung ML-2850D
Код производителя: ML-2850D/XEV
Тип устройства: принтер
Функция печати: да
Цветность печати: черно-белая
Технология печати: лазерная
Максимальный формат: А4
Скорость печати: 28 стр./мин.
Нагрузка в месяц: 50000 стр.

100 000 стр. или 5 лет использования - ресурс устройства, заявленный производителем
Снят с производства

Запчасти и компоненты

Производство Описание Инф. Цена
Подача и захват бумаги
Samsung 0604-001415 - Датчик наличия бумаги
Samsung 6107-001164 - Пружина флажка датчика наличия бумаги
Samsung 6107-001165 - Пружина флажка датчика наличия бумаги
Samsung 6107-001166 - Пружина подъёмного механизма кассеты (1 шт. / в аппарате 2 шт.)
Samsung 6107-001352 - Торсионная пружина в узле захвата бумаги
Samsung
JC33-00026A - Соленоид узла захвата бумаги из лотка подачи
Снято с производства
Аналоги:
• Xerox 121N01168 - Соленоид узла захвата бумаги из лотка подачи
Samsung JC61-00586A - Подшипник оси ролика захвата бумаги (левый)
Samsung JC61-00587A - Подшипник оси ролика захвата бумаги (правый)
Samsung JC61-00909A - Ролик захвата бумаги из лотка подачи (основание, пластиковая часть, без резинового элемента)
Samsung JC61-00910A - Ролик захвата бумаги из лотка подачи (основание, внутренняя пластиковая часть, без резинового элемента)
Samsung JC61-01978A - Основание площадки отделения бумаги из основного лотка
Samsung
JC66-00377A - Держатель в узле захвата бумаги
Аналоги:
• Xerox 008N01738 - Держатель в узле захвата бумаги
Samsung JC66-00396A - Шестерня (23 зуба) узла подачи бумаги
* для Samsung ML-2850 / 2851 / 2855 / 3050 / 3051 / SCX-4824 / 4825 / 4826 / 4828 / Xerox Phaser 3250 / WorkCentre 3210 / 3220 в дополнительном лотке
Samsung
JC66-00598A - Вал подачи бумаги (2 резинки на металлической оси)
Аналоги:
• Xerox 022N02355 - Вал подачи бумаги (2 резинки на металлической оси)
Samsung JC66-01022A - Направляющий ролик протяжки бумаги
Samsung JC66-01634A - Шестерня вала подачи бумаги
Samsung
JC66-01646A - Флажок датчика двухсторонней печати
Аналоги:
• Xerox 120N00521 - Флажок датчика двухсторонней печати
Samsung
JC66-01647A - Флажок датчика подачи бумаги
Аналоги:
• Samsung 120N00522 - Флажок датчика подачи бумаги
Samsung
JC66-01648A - Флажок датчика подачи бумаги
Аналоги:
• Xerox 120N00523 - Флажок датчика подачи бумаги
Samsung JC66-01656A - Вал подачи бумаги в узле регистрации (4 резинки на металлической оси)
Samsung JC66-01660A - Вал привода подачи бумаги
Samsung JC66-01692A - Ось узла захвата бумаги из лотка подачи
Samsung JC66-01846A - Ось привода направляющего ролика протяжки бумаги
Samsung JC72-00382B - Подшипник вала подачи бумаги
Samsung
JC72-00975A - Флажок датчика наличия бумаги в лотке подачи
Снято с производства
Аналоги:
• Xerox 120N00425 - Флажок датчика наличия бумаги в лотке подачи
Снято с производства
По запросу
Samsung JC72-00979A - Наружная шестерня муфты узла захвата бумаги
Samsung
JC73-00265A - Резиновый элемент на ролик захвата бумаги из основного лотка
Аналоги:
• CN JC73-00265A - Резиновый элемент на ролик захвата бумаги из основного лотка
По запросу
Samsung
JC96-04743A - Площадка отделения бумаги из кассеты на 250 листов, в сборе
В сервисной документации:
- Samsung SCX-4824/4828 (4824-FN0XBH, Ver 1.00)
обозначен ресурс в 50,000 стр.
Аналоги:
• Xerox 019N00957 - Площадка отделения бумаги из кассеты на 250 листов, в сборе
• CET JC96-04743A - (DGP7492) Площадка отделения бумаги из кассеты на 250 листов, в сборе
• Hi-Black JC96-04743A - Площадка отделения бумаги из кассеты на 250 листов, в сборе
Samsung
JC97-03017A - Кассета на 250 листов, в сборе
Снято с производства
Аналоги:
• Xerox 050N00542 - Кассета на 250 листов, в сборе
Samsung
JC97-03062A - Ролик захвата бумаги из основного лотка, в сборе
В сервисной документации:
- Samsung SCX-4824/4828 (4824-FN0XBH, Ver 1.00)
обозначен ресурс в 50,000 стр.
Аналоги:
• Xerox 130N01540 - Ролик захвата бумаги из основного лотка, в сборе
• LaserTech JC97-03062A - Ролик захвата бумаги из основного лотка, в сборе
• Hi-Black JC97-03062A - Ролик захвата бумаги из основного лотка, в сборе
Samsung
JC97-03141A - Муфта узла захвата бумаги, в сборе
Аналоги:
• Xerox 130N01538 - Муфта узла захвата бумаги, в сборе
Внутренние компоненты
Samsung 6044-001005 - Стопорное кольцо шестерни в узле выхода бумаги
Samsung
6107-001163 - Пружина пластиковых прижимов в узле выхода бумаги
Аналоги:
• Xerox 009N01522 - Пружина пластиковых прижимов в узле выхода бумаги
Samsung 6107-001167 - Пружина сжатия
Samsung 6107-001372 - Торсионная пружина - установлена между шестернями привода фотовала
Samsung
JC31-00085A - Главный вентилятор
Аналоги:
• Xerox 127N07572 - Главный вентилятор
Samsung JC39-00816A - Разъём подключения кабеля питания, в сборе (кнопка включения / выключения и кабель подключения к плате импульсного питания в комплекте)
Samsung JC39-00817A - Кабель (соединяет плату импульсного питания и узел термозакрепления)
Samsung JC39-00820A - Кабель (соединяет главный мотор / электромагнитную муфту / соленоид и плату форматтера)
Samsung JC39-00824A - Кабель (соединяет плату высоковольтного питания и плату форматтера)
Samsung JC39-00826A - Датчик и кабели к блоку лазера / вентилятору
Samsung JC39-00828A - Кабель (соединяет плату импульсного питания и плату форматтера)
Samsung JC61-00424A - Подшипник
Samsung JC61-02220A - Втулка колебательного узла
Samsung JC61-02233A - Держатель вала регистрации
Samsung JC61-02308A - Держатель вала выхода бумаги из узла термозакрепления
Samsung JC65-00019A - Пружина датчика контроля картриджа (1 шт. / в аппарате 4 шт.)
Samsung JC66-00875A - Шестерня (43 зуба)
Samsung JC66-01583A - Шестерня привода вала выхода бумаги в узле термозакрепления
Samsung JC66-01584A - Вал выхода бумаги в узле термозакрепления
Снято с производства
-
Samsung JC66-01625A - Шестерня редуктора (56/25 зубов)
Samsung JC66-01626A - Шестерня редуктора (89/55 зубов)
Samsung
JC66-01627A - Шестерня (24/19 зубов) узла подачи бумаги
Аналоги:
• Xerox 007N01631 - Шестерня (24/19 зубов) узла подачи бумаги
Samsung JC66-01628A - Шестерня редуктора (83/40 зубов)
Samsung JC66-01632A - Шестерня муфты редуктора - привод узла термозакрепления (внутренняя, 61 зуб)
Samsung JC66-01633A - Шестерня главного редуктора - привод фотовала (внутренняя, 89 зубов)
Снято с производства
Samsung
JC66-01637A - Шестерня муфты редуктора - привод узла термозакрепления (наружная, 37 зубов)
Аналоги:
• CET JC66-01637A - (DGP7498) Шестерня муфты редуктора - привод узла термозакрепления *наружная, 37 зубов
По запросу
Samsung JC66-01640A - Шестерня редуктора (31 зуб)
Samsung JC66-01641A - Шестерня редуктора (61/28 зубов)
Samsung JC66-01650A - Шестерня редуктора (52/18 зубов)
Samsung JC66-01651A - Шестерня привода двухсторонней печати (23/23 зуба)
Samsung JC66-01655A - Ось привода вала регистрации
Samsung JC66-01661A - Ролик протяжки в узле выхода бумаги
Снято с производства
-
Samsung JC66-01798A - Шестерня главного редуктора - привод фотовала (наружная, 29 зубов)
Снято с производства
Samsung JC66-40209A - Шестерня вала выхода бумаги из узла термозакрепления
Samsung
JC66-40964A - Шестерня (17 зубов)
Аналоги:
• Xerox 007N01630 - Шестерня (17 зубов)
Samsung
JC72-00984A - Направляющая картриджа (левая)
Аналоги:
• Xerox 032N00391 - Направляющая картриджа (левая)
Снято с производства
По запросу
Samsung
JC72-00985A - Направляющая картриджа (правая)
Аналоги:
• Xerox 032N00390 - Направляющая картриджа (правая)
Снято с производства
По запросу
Samsung JC72-41191B - Подшипник
Samsung JC73-00259A - Резинка вала выхода бумаги в узле термозакрепления (1 шт. / в узле 2 шт.)
Снято с производства
-
Samsung JC92-01829A - Плата датчика контроля картриджа
Samsung
JC96-04731A - Главный редуктор, в сборе (мотор в комплекте)
Аналоги:
• Xerox 007N01601 - Главный редуктор, в сборе (мотор в комплекте)
Samsung JC96-04732A - Колебательный узел двухсторонней печати, в сборе
303 ⃏
Samsung
JC97-03067A - Направляющая выхода бумаги из узла термозакрепления, в сборе
Аналоги:
• Xerox 032N00491 - Направляющая выхода бумаги из узла термозакрепления, в сборе
По запросу
Samsung
JG66-40003A - Шестерня ограничителей формата бумаги
Аналоги:
• Xerox 007N01178 - Шестерня ограничителей формата бумаги
-
Узел переноса
Samsung JC61-02468A - Подшипник вала переноса заряда (левый)
Samsung
JC66-01218A - Вал переноса заряда
В сервисной документации:
- Samsung SCX-4200 (JC-0155C)
- Samsung SCX-4500 (4500-10XAZ, Ver 1.00)
- Samsung SCX-4824/4828 (4824-FN0XBH, Ver 1.00)
обозначен ресурс в 50,000 стр.
950 ⃏
Аналоги:
• Xerox 022N02266 - Вал переноса заряда
• Xerox 022N02309 - Вал переноса заряда
• Xerox 022N02354 - Вал переноса заряда
Электронные компоненты
Samsung JC31-00090A - Главный мотор
Samsung
JC44-00096A - Плата импульсного питания (220В)
Снято с производства
Аналоги:
• Xerox 105N02163 - Плата импульсного питания (220В)
-
• Samsung JC44-00096B - Плата импульсного питания (220В)
Снято с производства
По запросу
Samsung
JC44-00156A - Плата высоковольтного питания
Снято с производства
Аналоги:
• Xerox 105N02147 - Плата высоковольтного питания
Samsung
JC66-01865A - Электромагнитная муфта
Аналоги:
• Xerox 121N01169 - Электромагнитная муфта
Samusng
JC92-01969C - Плата форматтера (не сетевая / для моделей с двухсторонней печатью)
Снято с производства
По запросу
Аналоги:
• Xerox 140N63322 - Плата форматтера (не сетевая / для моделей с двухсторонней печатью)
По запросу
Samsung
JC96-04733A - Блок лазера
Снято с производства
Аналоги:
• Xerox 122N00279 - Блок лазера
Узел термозакрепления
Samsung
1404-001438 - Термистор
Аналоги:
• Xerox 130N01539 - Термистор
Samsung
4712-001031 - Термостат
В сервисной документации Samsung Mono Laser MFP SCX-3200/3205/3205W (Ver 1.00) обозначены параметры:
- бесконтактный сдвоенный
- температура срабатывания: 195°C ± 5°C
Аналоги:
• Xerox 130N01490 - Термостат
Samsung
4713-001212 - Лампа нагрева тефлонового вала (230В / 750Вт / 8 x 284мм)
Аналоги:
• Xerox 122N00270 - Лампа нагрева тефлонового вала (220В)
Samsung 6107-001359 - Пружина в узле термозакрепления (1 шт. / в узле 4 шт.)
Samsung
JC61-02334A - Подшипник тефлонового вала (левый)
Аналоги:
• CET JC61-02334A - (CET3678) Подшипник тефлонового вала *левый
По запросу
Samsung
JC61-02335A - Подшипник тефлонового вала (правый)
Аналоги:
• CET JC61-02335A - (CET3679) Подшипник тефлонового вала *правый
По запросу
Samsung JC61-02336A - Подшипник прижимного вала (большого)
Samsung JC61-02337A - Подшипник прижимного вала (малого)
Samsung
JC66-01254A - Шестерня привода тефлонового вала
Аналоги:
• Hi-Black JC66-01254A - Шестерня привода тефлонового вала
• CET JC66-01254A - (CET3655) Шестерня привода тефлонового вала
Samsung
JC66-01256B - Тефлоновый вал (тип C/D)
Снято с производства
Аналоги:
• Xerox 022N02356 - Тефлоновый вал
По запросу
• ELP JC66-01256B - (UFR-SA-JC66-01256B-1) Тефлоновый вал
• CET JC66-01256B - (CET3674) Тефлоновый вал
Samsung
JC66-01595A - Флажок датчика выхода бумаги из узла термозакрепления
Аналоги:
• Xerox 120N00524 - Флажок датчика выхода бумаги из узла термозакрепления
Samsung JC66-01597A - Рычаг узла термозакрепления (левый)
Samsung JC66-01598A - Рычаг узла термозакрепления (правый)
Samsung JC66-01638A - Промежуточная шестерня узла термозакрепления (28/20 зубов)
Samsung
JC66-01662A - Вал выхода бумаги из узла термозакрепления (4 резинки на металлической оси)
Аналоги:
• Xerox 022N02409 - Вал выхода бумаги из узла термозакрепления (4 резинки на металлической оси)
Samsung

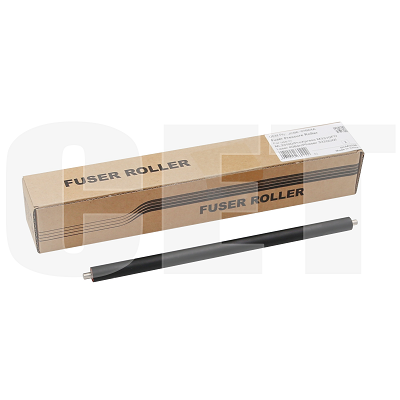

JC66-01663A - Прижимной вал (большой)
Аналоги:
• Xerox 022N02357 - Прижимной вал (большой)
• Hi-Black JC66-01663A - Прижимной вал (большой)
• LaserTech JC66-01663A - Прижимной вал (большой)
• CET JC66-01663A - (CET3675) Прижимной вал *большой
• ELP JC66-01663A - (LPR-SA-JC66-01663A-1) Прижимной вал *большой
Samsung
JC66-01664A - Прижимной вал (малый)
Аналоги:
• Xerox 022N02358 - Прижимной вал (малый)
• LaserTech JC66-01664A - Прижимной вал (малый)
815 ⃏
• ELP JC66-01664A - (LPR-SA-JC66-01664A-1) Прижимной вал *малый
• Hi-Black JC66-01664A - Прижимной вал (малый)
• CET JC66-01664A - (CET211046) Прижимной вал *малый
1237 ⃏
Samsung JC72-20902A - Пластиковый направляющий ролик
Samsung
JC96-04717A - Печь, в сборе (220В)
Снято с производства
Аналоги:
• Xerox 126N00349 - Печь, в сборе (220В)
• CET JC96-04717A - (DGP0077) Печь, в сборе *восстановленная / 220В
Детали корпуса
Samsung 6002-000440 - Винт
Samsung 6003-000196 - Винт (3 x 10 / Цвет: серебро)
-
Samsung 6003-000261 - Винт (3 x 6 / Цвет: золото)
-
Samsung 6003-000264 - Винт
-
Samsung 6003-000269 - Винт (3 x 6 / Цвет: золото)
-
Samsung 6003-000282 - Винт
-
Samsung 6003-000301 - Винт (4 x 6 / Цвет: золото)
-
Samsung 6003-001256 - Винт (4 x 10 / Цвет: серебро)
-
Samsung 6006-001078 - Винт
По запросу
Samsung JB64-00007A - Замок крышки
Samsung JC61-02230A - Откидной лоток выхода бумаги
Samsung JC61-02303A - Направляющая рама двухсторонней печати
Samsung JC61-02309A - Рама узла двухсторонней печати
Samsung JC61-02310A - Рама узла выхода бумаги
Samsung JC61-02311A - Держатель блока лазера (левый)
-
Samsung JC61-02312A - Держатель блока лазера (правый)
-
Samsung JC63-01650A - Верхняя пластиковая крышка узла двухсторонней печати
Samsung JC63-01651A - Откидная пластиковая крышка узла двухсторонней печати
Samsung JC63-01743A - Направляющая накладка в узле двухсторонней печати
Samsung JC97-03016A - Крышка доступа к картриджу, в сборе
Samsung
JC97-03160A - Задняя крышка узла двухсторонней печати, в сборе
Аналоги:
• Xerox 002N02736 - Задняя крышка узла двухсторонней печати, в сборе

Расходные материалы

Ремонт

Диагностика Samsung ML-2850D

✔ 600 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)

Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей

Срок проведения:
• 30 минут - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность

Ремонт Samsung ML-2850D

✔ 2000 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов

Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика

Срок проведения:
• 4 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов

Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации

Выезд мастера

✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование

Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера

Доставка оборудования

✔ Москва - 600 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний

Для инженера

Повторяющийся дефект

⚠ Валы имеют свой радиус
💡 Для определяения неисправности потребуется отпечаток и линейка
✎ Смотри таблицу

Период повторения Вал
26,7 мм Ролик первичного заряда (картридж)
35,2 мм Вал проявки (картридж)
37,7 мм Прижимной вал *малый (узел термозакрепления)
47 мм Вал переноса заряда (узел переноса)
47,1 мм Вал подачи тонера (картридж)
62,8 мм Прижимной вал *большой (узел термозакрепления)
75,5 мм Фотовал (картридж)
77,6 мм Тефлоновый вал (узел термозакрепления)

Каталог
