50 000 стр. - ресурс устройства, заявленный производителем Снят с производства
Запчасти и компоненты
| Производство | Описание | Инф. | Цена |
| Подача и захват бумаги |
| Samsung |

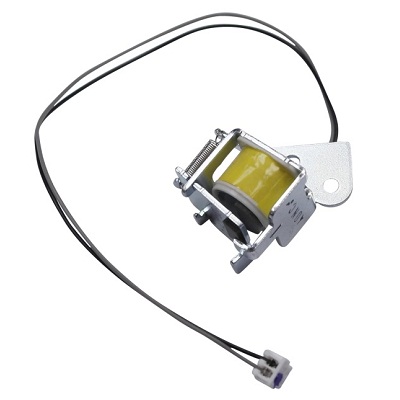

JC33-00028B - Соленоид узла захвата бумаги Снято с производства |
| Samsung |
JC61-01151A - Ролик захвата бумаги из лотка подачи (основание, пластиковая часть, без резинового элемента) Снято с производства |
| Samsung | JC61-01173A - Основание (внутренняя часть) ролика захвата бумаги из лотка подачи |
| Samsung |
JC66-00802A - Шестерня муфты узла захвата бумаги (наружная) Снято с производства |
| Samsung |
JC66-00803A - Шестерня муфты узла захвата бумаги (внутренняя) Снято с производства |
| Samsung | JC66-00809A - Шестерня узла подачи бумаги (35/19 зубов) |
| Аналоги: | |||
| • Xerox | 007N01375 - Шестерня узла подачи бумаги (35/19 зубов) | - | |
| Samsung | JC66-00814A - Флажок датчика наличия бумаги в узле подачи основного лотка |
| Аналоги: | |||
| • Xerox | 130N01408 - Флажок датчика наличия бумаги в узле подачи основного лотка | ||
| Samsung | JC66-00829A - Ось узла захвата бумаги из лотка подачи |
| Samsung | JC69-00961A - Накладка площадки отделения бумаги из лотка подачи |
| Аналоги: | |||
| • Xerox | 019N00836 - Накладка площадки отделения бумаги из лотка подачи | - | |
| Samsung |
JC97-02179A - Муфта узла захвата бумаги, в сборе Снято с производства |
| Аналоги: | |||
| • Xerox |
130N01419 - Муфта узла захвата бумаги, в сборе Снято с производства | - | |
| Samsung | JC97-02217A - Площадка отделения бумаги из лотка подачи, в сборе |
| Аналоги: | |||
| • Xerox | 019N00841 - Площадка отделения бумаги из лотка подачи, в сборе | - | |
| • Hi-Black | JC97-02217A - Площадка отделения бумаги из лотка подачи, в сборе | ||
| • LaserTech | JC97-02217A - Площадка отделения бумаги из лотка подачи, в сборе | ||
| Внутренние компоненты |
| Samsung | 3722-002303 - Разъём для интерфейсного кабеля (USB) |
| Samsung | 6107-001163 - Пружина пластиковых прижимов в узле выхода бумаги | 223 |
| Аналоги: | |||
| • Xerox | 009N01522 - Пружина пластиковых прижимов в узле выхода бумаги | ||
| Samsung | 6107-001167 - Пружина сжатия |
| Samsung | 6107-001169 - Торсионная пружина |
| Samsung | JC31-00085A - Главный вентилятор |
| Аналоги: | |||
| • Xerox | 127N07572 - Главный вентилятор | ||
| Samsung | JC31-00092A - Вентилятор |
| Samsung | JC39-00400A - Кабель платы высоковольтного питания |
| Samsung | JC39-00402A - Кабель платы импульсного питания |
| Samsung | JC39-00932A - Кабель мотора |
| Samsung | JC39-00936A - Кабель блока лазера |
| Samsung | JC61-00031A - Торсионная пружина для контакта с картриджем (без концевика) |
| Samsung | JC61-00049A - Торсионная пружина | - |
| Samsung |
JC61-01177A - Подшипник вала выхода бумаги из узла термозакрепления (1 шт. / в узле 2 шт.) Снято с производства |
| Аналоги: | |||
| • Xerox | 019N00839 - Подшипник вала выхода бумаги из узла термозакрепления (1 шт. / в узле 2 шт.) | По запросу | |
| Samsung | JC61-01548A - Подшипник вала холостого хода |
| Samsung | JC63-00631A - Пластина заземления платы высоковольтного питания | - |
| Samsung | JC66-00804A - Шестерня мотора (139/83 зуба) |
| Samsung |
JC66-00807A - Шестерня редуктора - привод печки (63/35 зубов) Снято с производства | 193 |
| Аналоги: | |||
| • Xerox | 007N01373 - Шестерня редуктора - привод печки (63/35 зубов) | По запросу | |
| Smasung | JC66-00810A - Шестерня узла выхода бумаги (17 зубов) | По запросу |
| Аналоги: | |||
| • Xerox | 007N01377 - Шестерня узла выхода бумаги (17 зубов) | По запросу | |
| Samsung | JC66-02005A - Флажок датчика |
| Samsung |
JC70-40912A - Концевик торсионной пружины для контакта с картриджем Снято с производства | - |
| Samsung | JC96-01672A - Торсионная пружина для контакта с картриджем (с концевиком) |
| Аналоги: | |||
| • Xerox |
116N00244 - Торсионная пружина для контакта с картриджем (с концевиком) Снято с производства | ||
| Samsung | JC96-05018A - Главный редуктор, в сборе (мотор в комплекте) |
| Samsung | JG66-40003A - Шестерня ограничителей формата бумаги |
| Аналоги: | |||
| • Xerox | 007N01178 - Шестерня ограничителей формата бумаги | - | |
| Узел переноса |
| Аналоги: | |||
| • Xerox | 022N02126 - Вал переноса заряда | По запросу | |
| Samsung | JC72-00102A - Подшипник вала переноса заряда (левый) | 167 |
| Аналоги: | |||
| • Xerox |
016N00254 - Подшипник вала переноса заряда (левый) Снято с производства | По запросу | |
| Электронные компоненты |
| Samsung | JC31-00112A - Шаговый мотор |
| Samsung |
JC44-00087A - Плата импульсного питания (220В) Снято с производства |
| Аналоги: | |||
| • Xerox |
105N02064 - Плата импульсного питания (220В) Снято с производства | ||
| Samsung |
JC44-00110A - Плата импульсного питания (220В) Снято с производства |
| Аналоги: | |||
| • Xerox | 105N02062 - Плата импульсного питания (220В) | ||
| Samsung | JC44-00167A - Плата высоковольтного питания |
| Samsung | JC92-02018B - Плата форматтера |

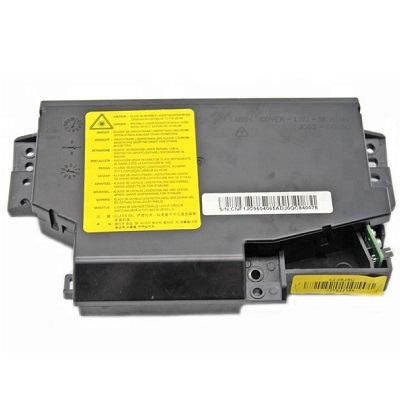

| Samsung | JC96-04065A - Блок лазера | 3502 |
| Аналоги: | |||
| • Xerox |
122N00272 - Блок лазера Снято с производства | По запросу | |
| Узел термозакрепления |
| Samsung | 4712-001032 - Термостат |
| Аналоги: | |||
| • Xerox | 130N01411 - Термостат | ||
| • Xerox |
130N01498 - Термостат Снято с производства | ||
| • Samsung | JC47-00005B - Термостат | ||
| Samsung | 4713-001212 - Лампа нагрева тефлонового вала (230В / 750Вт / 8 x 284мм) | 1031 |
| Аналоги: | |||
| • Xerox | 122N00270 - Лампа нагрева тефлонового вала (220В) | ||
| Samsung | JC61-00064A - Пружина пальца отделения (1 шт. / в узле 4 шт.) |
| Samsung |
JC61-00589A - Подшипник тефлонового вала (левый) Снято с производства |
| Аналоги: | |||
| • Xerox | 016N00282 - Подшипник тефлонового вала (левый) | - | |
| Samsung | JC61-00590A - Подшипник тефлонового вала (правый) | 284 |
| Аналоги: | |||
| • Xerox | 016N00262 - Подшипник тефлонового вала (правый) | ||
| Smasung |
JC61-01162A - Рама узла термозакрепления Снято с производства | По запросу |
| Smasung |
JC63-00637A - Верхняя крышка узла термозакрепления Снято с производства | По запросу |
| Smasung |
JC63-00638A - Правая крышка узла термозакрепления Снято с производства | По запросу |
| Smasung |
JC63-00639A - Левая крышка узла термозакрепления Снято с производства | По запросу |
| Samsung | JC66-00600B - Прижимной вал (тип C/D) |
| Аналоги: | |||
| • ELP | JC66-00600B - (LPR-SA-JC66-00600B-1) Прижимной вал | ||
| • Hi-Black | JC66-00600B - Прижимной вал | 1058 | |
| • CET | JC66-00600B - (CET211039) Прижимной вал | ||
| Smasung |
JC66-00801A - Шестерня узла термозакрепления - выход бумаги (38/25 зубов) Снято с производства | По запросу |
| Smasung | JC66-00824A - Пластиковый ролик выхода бумаги из узла термозакрепления |
| Samsung | JC66-10901A - Подшипник прижимного вала | 372 |
| Аналоги: | |||
| • Xerox | 013N13843 - Подшипник прижимного вала | - | |
| • LaserTech | JC66-10901A - Подшипник прижимного вала | ||
| Samsung |
JC96-05125A - Печь, в сборе (220В) Снято с производства В сервисной документации Samsung ML-1640/ML-2240 (1645-D00XEV, VERSION NO.: 1.00) обозначен ресурс в 50,000 стр. |
| CET | CET5596 - Комплект подшипников тефлонового вала (левый и правый) |
| Аналоги: | |||
| • Hi-Black | JC61-00589A/JC61-00590A - Комплект подшипников тефлонового вала (левый и правый) | ||
| Детали корпуса |
| Samsung | JC61-02567A - Главная рама |
| Samsung | JC63-00628F - Основание передвижного ограничителя формата бумаги |
| Samsung | JC63-00629F - Передвижной ограничитель формата бумаги | - |
| Samsung |

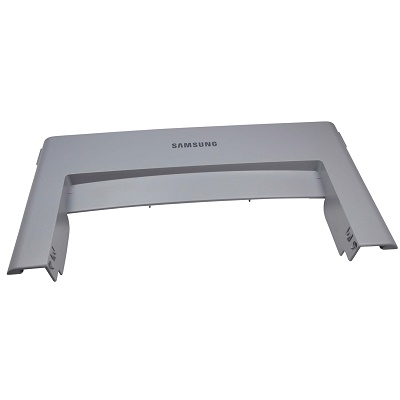

JC63-01883B - Крышка доступа к картриджу Снято с производства |
| Samsung | JC63-01885B - Лоток подачи бумаги (откидная крышка) |
| Samsung | JC63-01890B - Внутренняя часть лотка подачи бумаги (откидной крышки) |
| Samsung | JC63-01892B - Задняя крышка |
| Samsung | JC63-01930A - Металлическая пластина для крепления платы импульсного питания и платы форматтера |
| Samsung | JC64-00406A - Верхняя кнопка включения / выключения питания | - |
| Samsung | JC67-00301A - Рассеиватель индикаторов (светодиодов) |

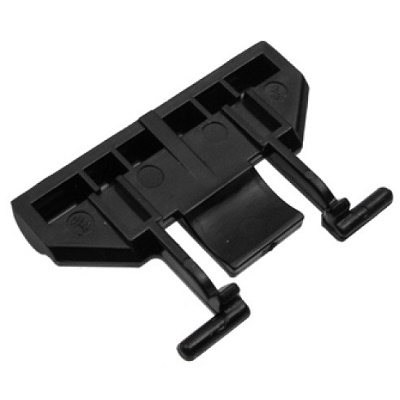

| Samsung | JC72-01343A - Укладчик в узле выхода бумаги |
| Samsung | JC96-05123A - Главная рама, в сборе |
| Samsung | JC97-02239G - Узел ручной подачи бумаги, в сборе |
| Комплекты |
| Samsung | 3903-000042 - Кабель питания (220В) |
Расходные материалы
| Картридж | Модели аппаратов | Цвет | Заправка | Восстано- вление | Замена чипа | Оригинальный | Совместимый |
| SU785A | Samsung ML-1640 / 1641 / 1645 / 2240 / 2241 (Картридж / 1,500 стр.) Заменил Samsung MLT-D108S |
● | 450 | - | 200 | ||
| MLT-D108S | Samsung ML-1640 / 1641 / 1645 / 2240 / 2241 (Картридж / 1,500 стр.) Замена HP SU785A |
● | 450 | - | 200 | ||
| MLT-P108A | Samsung ML-1640 / 1641 / 1645 / 2240 / 2241 (Комплект из 2-х картриджей / 2 x 1,500 стр.) Снято с производства |
●● | - | - | - | По запросу | - |
Ремонт
Диагностика Samsung ML-2240
✔ 540 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)
Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей
Срок проведения:
• 30 минут - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность
Ремонт Samsung ML-2240
✔ 1800 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов
Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика
Срок проведения:
• 4 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов
Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации
Выезд мастера
✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование
Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера
Доставка оборудования
✔ Москва - 400 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний
