50 000 стр. - ресурс устройства, заявленный производителем Снят с производства
Запчасти и компоненты
| Производство | Описание | Инф. | Цена |
| Подача и захват бумаги |
| Samsung |
JC33-00028B - Соленоид узла захвата бумаги Снято с производства |
| Samsung |
JC61-01151A - Ролик захвата бумаги из лотка подачи (основание, пластиковая часть, без резинового элемента) Снято с производства |
| Samsung | JC61-01173A - Основание (внутренняя часть) ролика захвата бумаги из лотка подачи |
| Samsung |
JC66-00802A - Шестерня муфты узла захвата бумаги (наружная) Снято с производства |
| Samsung |
JC66-00803A - Шестерня муфты узла захвата бумаги (внутренняя) Снято с производства |
| Samsung | JC66-00809A - Шестерня узла подачи бумаги (35/19 зубов) |
| Аналоги: | |||
| • Xerox | 007N01375 - Шестерня узла подачи бумаги (35/19 зубов) | - | |
| Samsung | JC66-00814A - Флажок датчика наличия бумаги в узле подачи основного лотка |
| Аналоги: | |||
| • Xerox | 130N01408 - Флажок датчика наличия бумаги в узле подачи основного лотка | ||
| Samsung | JC66-00829A - Ось узла захвата бумаги из лотка подачи |
| Samsung | JC69-00961A - Накладка площадки отделения бумаги из лотка подачи |
| Аналоги: | |||
| • Xerox | 019N00836 - Накладка площадки отделения бумаги из лотка подачи | - | |
| Samsung |
JC97-02179A - Муфта узла захвата бумаги, в сборе Снято с производства |
| Аналоги: | |||
| • Xerox |
130N01419 - Муфта узла захвата бумаги, в сборе Снято с производства | - | |
| Samsung | JC97-02217A - Площадка отделения бумаги из лотка подачи, в сборе |
| Аналоги: | |||
| • Xerox | 019N00841 - Площадка отделения бумаги из лотка подачи, в сборе | - | |
| • Hi-Black | JC97-02217A - Площадка отделения бумаги из лотка подачи, в сборе | ||
| • LaserTech | JC97-02217A - Площадка отделения бумаги из лотка подачи, в сборе | ||
| Внутренние компоненты |
| Samsung | 3722-002303 - Разъём для интерфейсного кабеля (USB) |
| Samsung | 6107-001163 - Пружина пластиковых прижимов в узле выхода бумаги |
| Аналоги: | |||
| • Xerox | 009N01522 - Пружина пластиковых прижимов в узле выхода бумаги | ||
| Samsung | 6107-001167 - Пружина сжатия |
| Samsung | 6107-001169 - Торсионная пружина |
| Samsung | JC31-00085A - Главный вентилятор |
| Аналоги: | |||
| • Xerox | 127N07572 - Главный вентилятор | ||
| Samsung | JC31-00092A - Вентилятор |
| Samsung | JC39-00400A - Кабель платы высоковольтного питания |
| Samsung | JC39-00402A - Кабель платы импульсного питания |
| Samsung | JC39-00936A - Кабель блока лазера |
| Samsung | JC39-00937A - Кабель мотора |
| Samsung | JC61-00031A - Торсионная пружина для контакта с картриджем (без концевика) |
| Samsung | JC61-00049A - Торсионная пружина | - |
| Samsung |
JC61-01177A - Подшипник вала выхода бумаги из узла термозакрепления (1 шт. / в узле 2 шт.) Снято с производства |
| Аналоги: | |||
| • Xerox | 019N00839 - Подшипник вала выхода бумаги из узла термозакрепления (1 шт. / в узле 2 шт.) | По запросу | |
| Samsung | JC61-01548A - Подшипник вала холостого хода |
| Samsung | JC63-00631A - Пластина заземления платы высоковольтного питания | - |
| Samsung | JC66-00804A - Шестерня мотора (139/83 зуба) |
| Smasung | JC66-00810A - Шестерня узла выхода бумаги (17 зубов) | По запросу |
| Аналоги: | |||
| • Xerox | 007N01377 - Шестерня узла выхода бумаги (17 зубов) | По запросу | |
| Samsung | JC66-02005A - Флажок датчика |
| Samsung |
JC70-40912A - Концевик торсионной пружины для контакта с картриджем Снято с производства | - |
| Samsung | JC96-01672A - Торсионная пружина для контакта с картриджем (с концевиком) |
| Аналоги: | |||
| • Xerox |
116N00244 - Торсионная пружина для контакта с картриджем (с концевиком) Снято с производства | ||
| Samsung | JC96-05018A - Главный редуктор, в сборе (мотор в комплекте) |
| Samsung | JG66-40003A - Шестерня ограничителей формата бумаги |
| Аналоги: | |||
| • Xerox | 007N01178 - Шестерня ограничителей формата бумаги | - | |
| Узел переноса |
| Аналоги: | |||
| • Xerox | 022N02126 - Вал переноса заряда | По запросу | |
| Samsung | JC72-00102A - Подшипник вала переноса заряда (левый) | 146 |
| Аналоги: | |||
| • Xerox |
016N00254 - Подшипник вала переноса заряда (левый) Снято с производства | По запросу | |
| Электронные компоненты |
| Samsung | JC31-00112A - Шаговый мотор |
| Samsung |
JC44-00110A - Плата импульсного питания (220В) Снято с производства |
| Аналоги: | |||
| • Xerox | 105N02062 - Плата импульсного питания (220В) | ||
| Samsung | JC44-00167A - Плата высоковольтного питания |

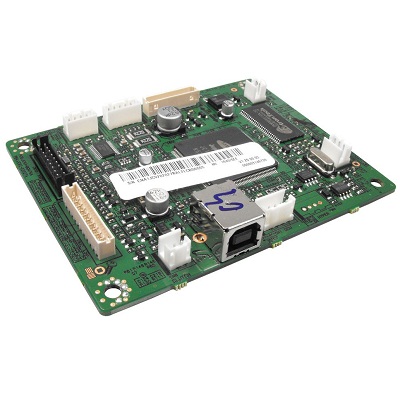

| Samsung | JC92-02027B - Плата форматтера |
| Samsung | JC96-04065A - Блок лазера |
| Аналоги: | |||
| • Xerox |
122N00272 - Блок лазера Снято с производства | По запросу | |
| Узел термозакрепления |
| Samsung | 4712-001032 - Термостат |
| Аналоги: | |||
| • Xerox | 130N01411 - Термостат | ||
| • Xerox |
130N01498 - Термостат Снято с производства | ||
| • Samsung | JC47-00005B - Термостат | ||
| Samsung |
4713-001202 - Лампа нагрева тефлонового вала (230В / 600Вт / 6 x 284мм) Снято с производства |
| Аналоги: | |||
| • Xerox | 122N00256 - Лампа нагрева тефлонового вала (220В) | ||
| Samsung | JC61-00064A - Пружина пальца отделения (1 шт. / в узле 4 шт.) |
| Samsung |
JC61-00589A - Подшипник тефлонового вала (левый) Снято с производства |
| Аналоги: | |||
| • Xerox | 016N00282 - Подшипник тефлонового вала (левый) | - | |
| Samsung | JC61-00590A - Подшипник тефлонового вала (правый) |
| Аналоги: | |||
| • Xerox | 016N00262 - Подшипник тефлонового вала (правый) | ||
| Smasung |
JC61-01162A - Рама узла термозакрепления Снято с производства | По запросу |
| Smasung |
JC63-00637A - Верхняя крышка узла термозакрепления Снято с производства | По запросу |
| Smasung |
JC63-00638A - Правая крышка узла термозакрепления Снято с производства | По запросу |
| Smasung |
JC63-00639A - Левая крышка узла термозакрепления Снято с производства | По запросу |
| Samsung |
JC66-00601B - Тефлоновый вал Снято с производства | По запросу |
| Smasung |
JC66-00801A - Шестерня узла термозакрепления - выход бумаги (38/25 зубов) Снято с производства | По запросу |
| Smasung | JC66-00824A - Пластиковый ролик выхода бумаги из узла термозакрепления |
| Samsung | JC66-10901A - Подшипник прижимного вала |
| Аналоги: | |||
| • Xerox | 013N13843 - Подшипник прижимного вала | - | |
| • LaserTech | JC66-10901A - Подшипник прижимного вала | ||
| Samsung |
JC96-05122A - Печь, в сборе (220В) Снято с производства В сервисной документации Samsung ML-1640/ML-2240 (1645-D00XEV, VERSION NO.: 1.00) обозначен ресурс в 50,000 стр. |
| CET | CET5596 - Комплект подшипников тефлонового вала (левый и правый) |
| Аналоги: | |||
| • Hi-Black | JC61-00589A/JC61-00590A - Комплект подшипников тефлонового вала (левый и правый) | ||
| Детали корпуса |
| Samsung | JC63-00628F - Основание передвижного ограничителя формата бумаги |
| Samsung | JC63-00629F - Передвижной ограничитель формата бумаги | - |
| Samsung |
JC63-01883A - Крышка доступа к картриджу Снято с производства | - |
| Samsung | JC63-01885A - Лоток подачи бумаги (откидная крышка) |
| Samsung | JC63-01886A - Верхняя крышка | - |
| Samsung | JC63-01887A - Главная крышка |
| Samsung | JC63-01888A - Верхняя откидная крышка над узлом термозакрепления |
| Samsung | JC63-01890A - Внутренняя часть лотка подачи бумаги (откидной крышки) | - |
| Samsung | JC63-01892A - Задняя крышка | - |
| Samsung | JC63-01930A - Металлическая пластина для крепления платы импульсного питания и платы форматтера |
| Samsung | JC64-00406A - Верхняя кнопка включения / выключения питания | - |
| Samsung | JC67-00301A - Рассеиватель индикаторов (светодиодов) |
| Samsung | JC72-01343A - Укладчик в узле выхода бумаги |
| Samsung | JC96-05120A - Главная рама |
| Samsung | JC97-03184A - Передняя крышка, в сборе |
| Комплекты |
| Samsung | 3903-000042 - Кабель питания (220В) |
Расходные материалы
| Картридж | Модели аппаратов | Цвет | Заправка | Восстано- вление | Замена чипа | Оригинальный | Совместимый |
| SU785A | Samsung ML-1640 / 1641 / 1645 / 2240 / 2241 (Картридж / 1,500 стр.) Заменил Samsung MLT-D108S |
● | 440 | - | 100 | По запросу | - |
| MLT-D108S | Samsung ML-1640 / 1641 / 1645 / 2240 / 2241 (Картридж / 1,500 стр.) Замена HP SU785A |
● | 370 | - | 100 | - | |
| MLT-P108A | Samsung ML-1640 / 1641 / 1645 / 2240 / 2241 (Комплект из 2-х картриджей / 2 x 1,500 стр.) Снято с производства |
●● | - | - | - | По запросу | - |
Ремонт
Диагностика Samsung ML-1640
✔ 450 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)
Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей
Срок проведения:
• 30 минут - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность
Ремонт Samsung ML-1640
✔ 1500 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов
Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика
Срок проведения:
• 4 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов
Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации
Выезд мастера
✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование
Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера
Доставка оборудования
✔ Москва - 400 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний
Для инженера
Повторяющийся дефект
⚠ Валы имеют свой радиус
💡 Для определяения неисправности потребуется отпечаток и линейка
✎ Смотри таблицу
| № | Вал | Период повторения |
| 1 | Фотовал (картридж) | 75.5 мм |
| 2 | Ролик первичного заряда (картридж) | 37.7 мм |
| 3 | Вал подачи тонера (картридж) | 47.5 мм |
| 4 | Вал проявки (картридж) | 35.2 мм |
| 5 | Вал переноса заряда (узел переноса) | 46.2 мм |
| 6 | Тефлоновый вал (узел термозакрепления) | 63.9 мм |
| 7 | Прижимной вал (узел термозакрепления) | 75.4 мм |
