Печать

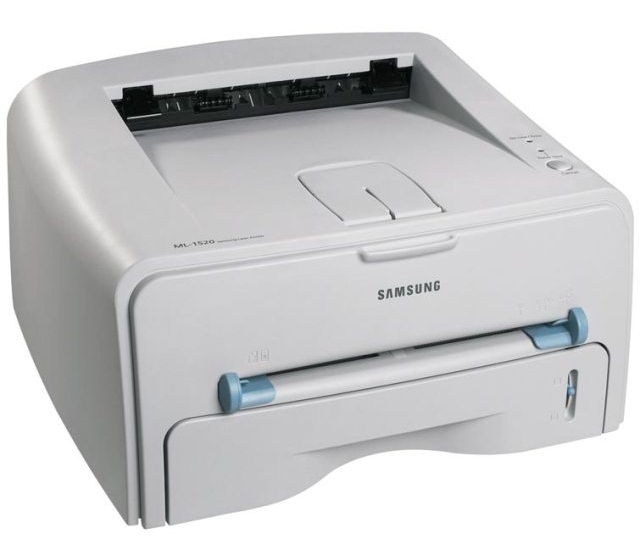

Samsung ML-1520


Samsung ML-1520
Код производителя: ML-1520/SEE
Тип устройства: принтер
Функция печати: да
Цветность печати: черно-белая
Технология печати: лазерная
Максимальный формат: А4
Скорость печати: 14 стр./мин.
Нагрузка в месяц: 15000 стр.

Снят с производства

Запчасти и компоненты

Производство Описание Инф. Цена
Подача и захват бумаги
Samsung 6107-001164 - Пружина флажка датчика наличия бумаги
Samsung 6107-001165 - Пружина флажка датчика наличия бумаги
Samsung 6107-001166 - Пружина подъёмного механизма кассеты (1 шт. / в аппарате 2 шт.)
Samsung
JC33-00009A - Соленоид
Аналоги:
• Xerox 121N01162 - Соленоид
• Samsung JC33-00025B - Соленоид
409 ⃏
Samsung
JC33-00010A - Соленоид узла захвата бумаги
Аналоги:
• Xerox 700N00142 - Соленоид узла захвата бумаги
Samsung
JC61-00580A - Основание площадки отделения бумаги из кассеты
Снято с производства
Аналоги:
• Xerox 019N00822 - Основание площадки отделения бумаги из кассеты
По запросу
Samsung JC61-00586A - Подшипник оси ролика захвата бумаги (левый)
Samsung JC61-00587A - Подшипник оси ролика захвата бумаги (правый)
Samsung JC61-00591A - Ролик захвата бумаги из лотка подачи (основание, пластиковая часть, без резинового элемента)
Samsung
JC66-00377A - Держатель в узле захвата бумаги
Аналоги:
• Xerox 008N01738 - Держатель в узле захвата бумаги
Samsung JC66-00393A - Шестерня муфты верхнего вала подачи бумаги
Samsung JC66-00396A - Шестерня (23 зуба) узла подачи бумаги
* для Samsung ML-2850 / 2851 / 2855 / 3050 / 3051 / SCX-4824 / 4825 / 4826 / 4828 / Xerox Phaser 3250 / WorkCentre 3210 / 3220 в дополнительном лотке
Samsung
JC66-00398A - Вал в узле подачи бумаги
Снято с производства
Аналоги:
• Xerox 006N01253 - Вал в узле подачи бумаги
Samsung
JC66-00526A - Вал подачи бумаги (4 резинки на металлической оси)
Аналоги:
• Xerox 022N02080 - Вал подачи бумаги (4 резинки на металлической оси)
Samsung JC66-00527A - Вал регистрации
Samsung
JC66-00598A - Вал подачи бумаги (2 резинки на металлической оси)
Аналоги:
• Xerox 022N02355 - Вал подачи бумаги (2 резинки на металлической оси)
Samsung
JC70-00314A - Металлическая рамка площадки отделения бумаги из кассеты (лоток 2)
941 ⃏
Аналоги:
• Xerox 019N00820 - Металлическая рамка площадки отделения бумаги из кассеты (лоток 2)
По запросу
• CN JC70-00314A - Металлическая рамка площадки отделения бумаги из кассеты (лоток 2)
Samsung JC72-00382B - Подшипник вала подачи бумаги
Samsung
JC72-00975A - Флажок датчика наличия бумаги в лотке подачи
Снято с производства
Аналоги:
• Xerox 120N00425 - Флажок датчика наличия бумаги в лотке подачи
Снято с производства
По запросу
Samsung
JC72-00976A - Флажок датчика прохождения бумаги в узле подачи
Снято с производства
Аналоги:
• Xerox 022N02127 - Флажок датчика прохождения бумаги в узле подачи
-
Samsung
JC72-00977A - Флажок датчика (обходной) прохождения бумаги в узле подачи
Аналоги:
• Xerox 700N00093 - Флажок датчика (обходной) прохождения бумаги в узле подачи
• Xerox 709N00007 - Флажок датчика (обходной) прохождения бумаги в узле подачи
Samsung JC72-00979A - Наружная шестерня муфты узла захвата бумаги
Samsung
JC72-01231A - Резиновый элемент на ролик захвата бумаги из кассеты (лоток 2)
Аналоги:
• Xerox 022N02016 - Резиновый элемент на ролик захвата бумаги из кассеты (лоток 2)
Снято с производства
По запросу
• CN JC72-01231A - Резиновый элемент на ролик захвата бумаги из кассеты (лоток 2)
• CET JC72-01231A - (CET1204) Резиновый элемент на ролик захвата бумаги из кассеты *лоток 2
Samsung
JC73-00140A - Накладка площадки отделения бумаги
194 ⃏
Аналоги:
• Xerox 019N00742 - Накладка площадки отделения бумаги
• Xerox 019N00821 - Накладка площадки отделения бумаги
• CET JC73-00140A - (CET1205) Накладка площадки отделения бумаги
83 ⃏
Samsung JC73-00141A - Накладка площадки отделения бумаги в кассете (лоток 2)
194 ⃏
Samsung
JC81-01692A - Муфта ролика захвата бумаги, в сборе
Снято с производства
Аналоги:
• Xerox 130N01377 - Муфта ролика захвата бумаги, в сборе
-
Samsung
JC81-01693A - Ось ролика захвата бумаги из кассеты, в сборе (лоток 2 / ролик захвата в комплекте)
Снято с производства
Аналоги:
• Xerox 130N01378 - Ось ролика захвата бумаги из кассеты, в сборе (лоток 2 / ролик захвата в комплекте)
В сервисной документации Xerox WC 3119 (708P88471) обозначен ресурс в 50,000 стр.
Снято с производства
-
Samsung
JC97-01788A - Муфта верхнего вала подачи бумаги, в сборе
Аналоги:
• Xerox 022N01609 - Муфта верхнего вала подачи бумаги, в сборе
Samsung JC97-01993A - Кассета на 250 листов, в сборе
Внутренние компоненты
Samsung 3103-001085 - Вентилятор
Снято с производства
Samsung
6107-001163 - Пружина пластиковых прижимов в узле выхода бумаги
224 ⃏
Аналоги:
• Xerox 009N01522 - Пружина пластиковых прижимов в узле выхода бумаги
Samsung 6107-001167 - Пружина сжатия
Samsung
JC61-00718A - Металлическая напрвляющая подачи бумаги
Аналоги:
• Xerox 038N00409 - Металлическая напрвляющая подачи бумаги
Samsung JC66-00378A - Пластиковый вал в узле выхода бумаги (без резинок)
Samsung
JC66-00388A - Шестерня редуктора (53/26 зубов)
Снято с производства
По запросу
Аналоги:
• CN JC66-00388A - Шестерня редуктора (53/26 зубов)
По запросу
Samsung JC66-00389A - Шестерня редуктора - в узле 2 шт. (57/18 зубов)
Samsung JC66-00390A - Шестерня редуктора (103/41 зуб)
Снято с производства
Samsung JC66-00391A - Шестерня привода картриджа (113/33 зуба)
Снято с производства
Samsung JC66-00392A - Шестерня редуктора (90/31 зуб)
Samsung
JC72-00984A - Направляющая картриджа (левая)
Аналоги:
• Xerox 032N00391 - Направляющая картриджа (левая)
Снято с производства
По запросу
Samsung
JC72-00985A - Направляющая картриджа (правая)
Аналоги:
• Xerox 032N00390 - Направляющая картриджа (правая)
Снято с производства
По запросу
Samsung JC73-00017A - Резиновый ролик в узле выхода бумаги
Снято с производства
Samsung JC96-03138A - Главный редуктор, в сборе (мотор в комплекте)
Снято с производства
Samsung
JG66-40003A - Шестерня ограничителей формата бумаги
Аналоги:
• Xerox 007N01178 - Шестерня ограничителей формата бумаги
-
Узел переноса
Samsung
JC66-00395A - Шестерня вала переноса заряда
Снято с производства
Аналоги:
• Xerox 007N01548 - Шестерня вала переноса заряда
Samsung
JC66-00725A - Вал переноса заряда
В сервисной документации:
- Samsung ML-1640/ML-2240 (1645-D00XEV, VERSION NO.: 1.00)
- Samsung SCX-4321/SCX-4521F (JC-0139H, VERSION NO.: 1.00)
обозначен ресурс в 50,000 стр.
Аналоги:
• Xerox 022N02126 - Вал переноса заряда
По запросу
Samsung
JC72-00102A - Подшипник вала переноса заряда (левый)
168 ⃏
Аналоги:
• Xerox 016N00254 - Подшипник вала переноса заряда (левый)
Снято с производства
По запросу
Электронные компоненты
Samsung
JC44-00073A - Плата питания (220В)
Снято с производства
Аналоги:
• Xerox 105N02110 - Плата питания (220В)
Samsung JC59-00018C - Блок лазера
Узел термозакрепления
Samsung
1404-001298 - Термистор
Аналоги:
• Xerox 130N01380 - Термистор
Samsung
4713-001183 - Лампа нагрева тефлонового вала (230В / 600Вт / 6 x 284мм)
Аналоги:
• Xerox 122N00229 - Лампа нагрева тефлонового вала (220В)
Снято с производства
По запросу
Samsung
JC47-00005A - Термостат
Аналоги:
• Xerox 130N01265 - Термостат
Снято с производства
По запросу
Samsung JC61-00064A - Пружина пальца отделения (1 шт. / в узле 4 шт.)
Samsung JC61-00581A - Держатель флажка датчика выхода бумаги из узла термозакрепления
Снято с производства
Samsung JC61-00584A - Палец отделения бумаги от тефлонового вала (1 шт. / в узле 4 шт.)
Снято с производства
Samsung JC61-00605A - Защёлка пальца отделения бумаги от тефлонового вала (1 шт. / в узле 4 шт.)
CN JC61-00947A - Подшипник тефлонового вала (правый)
CN JC61-00948A - Подшипник тефлонового вала (левый)
Samsung JC66-00037C - Шестерня привода тефлонового вала
Samsung JC66-00380A - Пластиковый вал выхода бумаги в узле термозакрепления (с шестерней / без резинок)
Samsung
JC66-00397A - Промежуточная шестерня (25/15 зубов) узла термозакрепления
Снято с производства
Аналоги:
• Xerox 007N01550 - Промежуточная шестерня (25/15 зубов) узла термозакрепления
Снято с производства
Samsung JC66-00731A - Прижимной вал
Samsung
JC66-10901A - Подшипник прижимного вала
374 ⃏
Аналоги:
• Xerox 013N13843 - Подшипник прижимного вала
-
• LaserTech JC66-10901A - Подшипник прижимного вала
Samsung
JC71-00012B - Тефлоновый вал
Снято с производства
По запросу
Аналоги:
• CN JC71-00012B - Тефлоновый вал
• Hi-Black JC71-00012B - Тефлоновый вал
По запросу
Samsung
JC72-00987A - Флажок датчика выхода бумаги из узла термозакрепления
Снято с производства
Аналоги:
• Xerox 120N00461 - Флажок датчика выхода бумаги из узла термозакрепления
Снято с производства
• CN JC72-00987A - Флажок датчика выхода бумаги из узла термозакрепления
Samsung JC96-03135B - Печь, в сборе (220В)
Снято с производства

Расходные материалы

Картридж Модели аппаратов Цвет Заправка Восстано- вление Замена чипа Оригинальный Совместимый
ML-1520D3 Samsung ML-1515 / 1520
(Картридж / 3,000 стр.)		 ●550 ⃏--
-

Ремонт

Диагностика Samsung ML-1520

✔ 450 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)

Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей

Срок проведения:
• 30 минут - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность

Ремонт Samsung ML-1520

✔ 1500 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов

Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика

Срок проведения:
• 4 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов

Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации

Выезд мастера

✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование

Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера

Доставка оборудования

✔ Москва - 400 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний
