HP LaserJet Pro MFP M521dn
 |
|
Снят с производства
Запчасти и компоненты
| Производство | Описание | Инф. | Цена |
| Узел автоматической подачи оригиналов |
| HP | A8P79-60014 - Петля автоподатчика документов (правая) | 2471 |
| Аналоги: | |||
| • CET | A8P79-65001 - (DGP0627) Комплект для обслуживания автоподатчика документов | 1215 | |
| • GP | A8P79-65001 - Комплект для обслуживания автоподатчика документов | ||
| HP | A8P79-65010 - Площадка отделения бумаги из узла автоматической подачи документов | - |
| HP | A8P79-65014 - Узел автоматической подачи документов, в сборе |
| OEM | CF116-67910-01 - Шлейф от узла автоматической подачи документов к плате форматтера (14 жил) | 1188 |
| HP | CF288-60015 - Ролик захвата бумаги из узла автоматической подачи документов |
| Аналоги: | |||
| • CN | CF288-60015 - Ролик захвата бумаги из узла автоматической подачи документов | ||
| • LaserTech | CF288-60015 - Ролик захвата бумаги из узла автоматической подачи документов | ||
| HP | CF288-60016 - Ролик отделения бумаги из узла автоматической подачи документов |
| Аналоги: | |||
| • CN | CF288-60016 - Ролик отделения бумаги из узла автоматической подачи документов | ||
| • LaserTech | CF288-60016 - Ролик отделения бумаги из узла автоматической подачи документов | ||
| HP | CF288-60021 - Площадка отделения бумаги из узла автоматической подачи документов |
| Аналоги: | |||
| • HP | A8P79-65010 - Площадка отделения бумаги из узла автоматической подачи документов | - | |
| • CN | CF288-60021 - Площадка отделения бумаги из узла автоматической подачи документов | ||
| • LaserTech | CF288-60021 - Площадка отделения бумаги из узла автоматической подачи документов | ||
| Подача и захват бумаги |
| HP | CE530A - Дополнительный податчик документов (кассета на 500 листов в комплекте) |
| Canon | RC2-8532-000 - Ось привода ролика захвата бумаги из кассеты (лоток 2) |
| HP | RC2-8575-000CN - Площадка отделения бумаги из лотка ручной подачи (лоток 1) | 259 |
| HP | RL1-3167-000CN - Ролик захвата бумаги из кассеты (лоток 2, 3, 4) | 293 |
| HP | RL1-2412-000CN - Ролик захвата бумаги из лотка ручной подачи (лоток 1) |
| Аналоги: | |||
| • Hi-Black | RL1-2412-000CN - Ролик захвата бумаги из лотка ручной подачи (лоток 1) | ||
| • CET | RL1-2412-000CN - (CET5857) Ролик захвата бумаги из лотка ручной подачи *лоток 1 | 246 | |
| HP | RM1-3763-000CN - Ролик захвата бумаги из кассеты, в сборе (лоток 2, 3, 4) |
| Аналоги: | |||
| • CET | RM1-3763-000 - (CET3519) Ролик захвата бумаги из кассеты, в сборе *лоток 2, 3, 4 | 564 | |
| • Hi-Black | RM1-3763-000CN - Ролик захвата бумаги из кассеты, в сборе (лоток 2, 3, 4) | ||
| HP | RM1-6279-010CN - Кассета на 500 листов, в сборе (лоток 2; для HP LaserJet 500 MFP M525 / flow MFP 525 / Pro MFP M521 - лоток 3) |
| HP | RM1-6303-000CN - Площадка отделения бумаги из кассеты на 500 листов | 663 |
| Аналоги: | |||
| • CN | RM1-6303-000CN - Площадка отделения бумаги из кассеты на 500 листов | ||
| • CET | RM1-6303-000CN - (CET2425) Площадка отделения бумаги из кассеты на 500 листов | 501 | |
| HP | RM1-8505-020CN - Узел захвата бумаги из кассеты, в сборе (лоток 2) |
| HP | RM1-8512-010CN - Кассета на 500 листов, в сборе (лоток 2) |
| Внутренние компоненты |
| HP | A8P79-60101 - Силовой кабель (от внутренней соединительной платы к плате форматтера) |
| HP | A8P79-60102 - Кабель к плате внешнего интерфейса USB |
| HP | A8P79-60106 - Плоский кабель (от платы форматтера к панели управления) | 1283 |
| CET | CET2678 - Шестерня вала выхода бумаги (15 зубов) |
| HP |
CF286-40005 - Редуктор планшетного сканера Снято с производства |
| HP | RC2-7928-000CN - Стопорное кольцо |
| HP | RC2-8554-000CN - Пружина |
| HP | RK2-1499-000CN - Дополнительный вентилятор (FM2) |
| HP | RK2-2416-000CN - Вентилятор (правый) | 2181 |
| HP | RK2-7004-000CN - Плоский кабель к блоку лазера |
| HP | RM1-6263-000CN - Нижняя направляющая подачи бумаги (для моделей с двухсторонней печатью) |
| HP | RM1-6270-020CN - Направляющая бумаги от узла подачи к узлу термозакрепления, в сборе (металлическая пластина с ребристыми пластиковыми рамками) |
| HP | RM1-6273-000CN - Направляющая (для моделей с двухсторонней печатью) |
| HP | RM1-6301-000CN - Ролик в узле выхода бумаги, в сборе |
| HP | RM1-6306-000CN - Ролик, в сборе |
| HP | RM1-6315-000CN - Нижняя направляющая, в сборе |
| HP | RM1-6559-000CN - Комплект маятника |
| HP | RM1-8499-000CN - Переключатель, в сборе |
| HP | RM1-8506-000CN - Направляющие ролики, в сборе |
| HP | RM1-8507-000CN - Узел регистрации, в сборе |
| HP | RM1-8515-000CN - Узел включения / выключения питания, в сборе |
| HP | RM1-8521-000CN - Датчик контроля картриджа с контактными пружинами, в сборе |
| HP | RM1-8617-000CN - Верхний датчик |
| HP | RM1-8618-000CN - Датчик ширины |
| HP | RM1-8620-000CN - Датчик лотка |
| HP | RM1-8621-000CN - Датчик лотка ручной подачи бумаги (лоток 1) |
| HP | RM1-8622-000CN - Датчик |
| CN | RU6-0945-000 - Шестерня привода фотовала (201 зуб) | По запросу |
| HP | WG8-5935-000CN - Датчик |
| Узел переноса |
| HP | RM1-6321-000CN - Вал переноса заряда | 1712 |
| Электронные компоненты |
| HP | A8P79-60002 - Плата соединения, в сборе |
| HP | A8P79-60115 - Панель управления, в сборе |
| HP | A8P79-65015 - Планшетный сканер, в сборе (панель управления в комплект не входит) | 18027 |
| HP | A8P80-60001 - Плата форматтера | 18296 |
| HP | CF368-60001 - Плата внешнего интерфейса USB | 523 |
| HP | RK2-1490-000CN - Соленоид узла захвта бумаги из лотка ручной подачи (лоток 1) |
| HP | RK2-1492-000CN - Соленоид узла захвта бумаги из кассеты (лоток 2) |
| HP | RM1-6322-000CN - Блок лазера |
| HP | RM1-6520-000CN - Главный мотор | 3257 |
| HP | RM1-8514-020CN - Плата низковольтного питания |
| HP | RM1-8519-000CN - Плата высоковольтного питания |
| HP | RM1-8523-000CN - Мотор привода узла термозакрепления (M8002) |
| HP | RM1-8615-020CN - Плата контроллера напряжения |
| Узел термозакрепления |
| CN | BUSHING-P3015 - Подшипник прижимного вала |
| CET | CET2671 - Левый подшипник вала выхода бумаги |
| CET | CET2672 - Правый подшипник вала выхода бумаги |
| CET | CET2674 - Вал выхода бумаги из узла термозакрепления (4 резинки на металлической оси) |
| CET | CET2733 - Шестерня узла термозакрепления (20 зубов) | 240 |
| CET | CET2620 - Прижимной вал | 1486 |
| Аналоги: | |||
| • LT | LPR-P3015 - Прижимной вал | ||
| • Hi-Black | LPR-P3015 - Прижимной вал | ||
| Canon | RC2-8468-000 - Левый подшипник пластикового вала выхода бумаги из узла термозакрепления |
| CET | RM1-6274-TH - (CET0300) Термистор узла термозакрепления | - |
| HP | RM1-6311-000CN - Вал выхода бумаги из узла термозакрепления (4 резинки на пластиковой оси) |
| HP | RM1-6319-FILM - Термоплёнка (смазка в комплекте) |
| HP | RM1-8508-010CN - Печь, в сборе (220В) | 20079 |
| CET | RU6-8293-000CN - (CET2732) Шестерня прижимного вала *29 зубов | 264 |

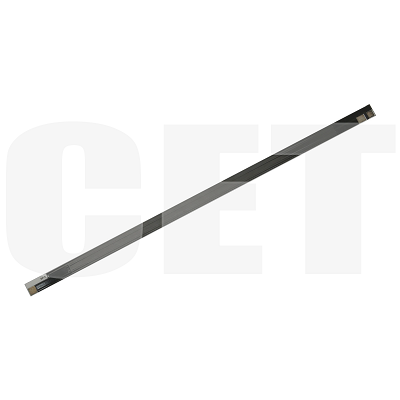

| CET | RM1-8508-HEAT - (CET2731) Нагревательный элемент узла термозакрепления *220В | 2330 |
| Детали корпуса |
| HP | 0515-2908 - Винт (M3X6) | - |
| HP | 0515-4672 - Винт (M4X14) | - |
| HP | 0515-4681 - Винт (M3X8) | - |
| HP | 0515-5621 - Винт (P-M3X6) | - |
| HP | A8P80-65010 - Крышка лотка ручной подачи бумаги, в сборе (лоток 1) |
| HP | CZ271-60023 - Петля автоподатчика документов (левая) |
| HP | RC2-7673-000CN - Задняя правая крышка |
| HP | RC2-7675-000CN - Крышка правой ручки |
| HP | RC3-1863-010CN - Крышка платы форматтера |
| HP | RC3-1920-000CN - Заглушка |
| HP | RM1-6325-000CN - Внутренняя часть лотка ручной подачи бумаги, в сборе (лоток 1 / включает в себя передвижные ограничители формата бумаги) |
| HP | RM1-8498-000CN - Передняя правая крышка, в сборе |
| HP | RM1-8502-000CN - Крышка доступа к картриджу |
| HP | RM1-8516-000CN - Верхняя крышка (устанавливается под планшетным сканером, служит лотком для распечатанных страниц) |
| HP | RM1-8517-000CN - Левая крышка |
| HP | RM1-8518-000CN - Задняя крышка, в сборе |
| Комплекты |
Расходные материалы
Ремонт
Диагностика HP LaserJet Pro MFP M521dn
✔ 900 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)
Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• Диагностируем узел автоматической подачи документов
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей
Срок проведения:
• 1 час - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность
Ремонт HP LaserJet Pro MFP M521dn
✔ 3000 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов
Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика
Срок проведения:
• 24 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов
Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации
Выезд мастера
✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование
Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера
Доставка оборудования
✔ Москва - 800 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний
Для инженера
Повторяющийся дефект
Таблица диагностики валов принтера по периоду повторения дефектов
📝 Таблица для определения неисправности валов по периоду повторения дефектов🔍Как использовать таблицу:
- Сделайте тестовый отпечаток с видимым дефектом
- С помощью линейки точно измерьте расстояние между повторяющимися дефектами
- Найдите ближайшее значение в таблице ниже
- Проверьте указанный компонент на износ или повреждения
| Период повторения (мм) | Потенциальный проблемный компонент |
|---|---|
| 38 мм | Ролик первичного заряда (картридж) |
| 43.6 мм | Вал переноса заряда (узел переноса) |
| 50 мм | Магнитный вал (картридж) |
| 76 мм | Термоплёнка (узел термозакрепления) |
| 79 мм | Прижимной вал (узел термозакрепления) |
| 95 мм | Фотовал (картридж) |
⚠️Важные заметки:
- Для точной диагностики используйте качественный тестовый отпечаток
- Измерения должны быть максимально точными (±1 мм может изменить диагноз)
- Перед заменой компонентов проверьте также состояние сопряженных деталей
