HP LaserJet Pro 400 MFP M425dn
 |
|
Снят с производства
Запчасти и компоненты
| Производство | Описание | Инф. | Цена |
| Узел автоматической подачи оригиналов |
| Аналоги: | |||
| • CET | A8P79-65001 - (DGP0627) Комплект для обслуживания автоподатчика документов | 1427 | |
| • GP | A8P79-65001 - Комплект для обслуживания автоподатчика документов | ||

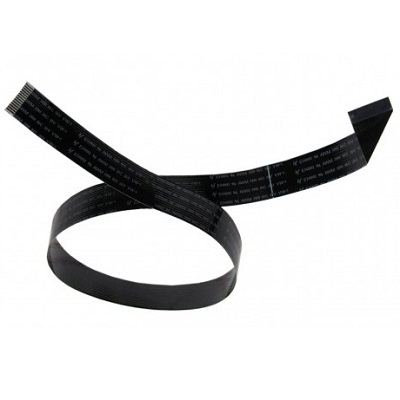

| OEM | CF288-60011-04 - Шлейф узла автоматической подачи документов (14 жил) | 1550 |
| Аналоги: | |||
| • ELP | CF288-60011-04 - Шлейф узла автоматической подачи документов (14 жил) | 621 | |
| • CN | CF288-60011-04 - Шлейф узла автоматической подачи документов (14 жил) | 570 | |
| HP | CF288-60015 - Ролик захвата бумаги из узла автоматической подачи документов | 837 |
| Аналоги: | |||
| • CN | CF288-60015 - Ролик захвата бумаги из узла автоматической подачи документов | ||
| • LaserTech | CF288-60015 - Ролик захвата бумаги из узла автоматической подачи документов | ||
| HP | CF288-60016 - Ролик отделения бумаги из узла автоматической подачи документов | 532 |
| Аналоги: | |||
| • CN | CF288-60016 - Ролик отделения бумаги из узла автоматической подачи документов | 781 | |
| • LaserTech | CF288-60016 - Ролик отделения бумаги из узла автоматической подачи документов | 501 | |
| HP | CF288-60021 - Площадка отделения бумаги из узла автоматической подачи документов | 798 |
| Аналоги: | |||
| • HP | A8P79-65010 - Площадка отделения бумаги из узла автоматической подачи документов | - | |
| • CN | CF288-60021 - Площадка отделения бумаги из узла автоматической подачи документов | 739 | |
| • LaserTech | CF288-60021 - Площадка отделения бумаги из узла автоматической подачи документов | 901 | |
| HP |
CF288-60029 - Узел автоматической подачи документов, в сборе Снято с производства |
| Аналоги: | |||
| • OEM | CF288-60029-REF - Узел автоматической подачи документов, в сборе (восстановленный) | 36775 | |
| HP | CF288-60030 - Петля автоподатчика документов | 1014 |
| Подача и захват бумаги |
| CET | RM1-6397-000CN / RM1-7365-000CN - (CET3691) Площадка отделения бумаги из кассеты на 250 листов *лоток 2 | 403 |

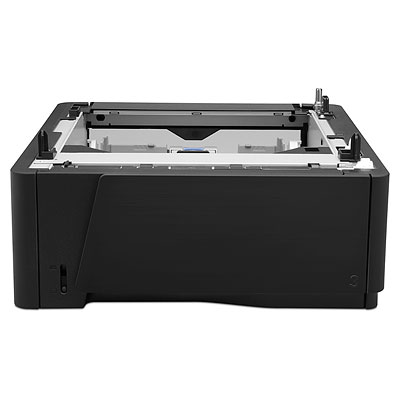

| HP | CF406A - Дополнительный податчик документов (кассета на 500 листов в комплекте) | По запросу |
| HP | RC2-6131-000CN - Правый подшипник ролика захвата бумаги из кассеты (лоток 2) |
| Canon | RC2-6133-000 - Ось привода ролика захвата бумаги из кассеты (лоток 2) | 310 |
| Canon | RC2-6136-000 - Ось привода ролика захвата бумаги из лотка ручной подачи (лоток 1) |
| HP | RC2-8263-000CN - Левый подшипник ролика захвата бумаги из кассеты (лоток 2) |
| Canon | RK2-2729-000 - Соленоид узла захвата бумаги из кассеты (лоток 2) | 1014 |
| HP | RK2-2731-000CN - Соленоид узла захвата бумаги из лотка ручной подачи (лоток 1) | 937 |
| HP | RK2-2733-000CN - Соленоид узла двухсторонней печати |
| HP | RL1-2115-000CN - Площадка отделения бумаги из лотка ручной подачи (лоток 1) |
| Аналоги: | |||
| • Hi-Black | RL1-2115-000CN - Площадка отделения бумаги из лотка ручной подачи (лоток 1) | 151 | |
| HP | RL1-2120-000CN - Ролик захвата бумаги из лотка ручной подачи (лоток 1) | 209 |
| Аналоги: | |||
| • CN | RL1-2120-000CN - Ролик захвата бумаги из лотка ручной подачи (лоток 1) | 158 | |
| • HP | RL1-3307-000CN - Ролик захвата бумаги из лотка ручной подачи (лоток 1) | 1994 | |
| HP | RL1-3307-000CN - Ролик захвата бумаги из лотка ручной подачи (лоток 1) | 1994 |
| Аналоги: | |||
| • CN | RL1-2120-000CN - Ролик захвата бумаги из лотка ручной подачи (лоток 1) | 158 | |
| • HP | RL1-2120-000CN - Ролик захвата бумаги из лотка ручной подачи (лоток 1) | 209 | |
| HP | RM1-1267-000CN - Датчик наличия бумаги в кассете на 500 листов (лоток 3) |
| HP | RM1-6303-000CN - Площадка отделения бумаги из кассеты на 500 листов |
| Аналоги: | |||
| • CN | RM1-6303-000CN - Площадка отделения бумаги из кассеты на 500 листов | 320 | |
| • CET | RM1-6303-000CN - (CET2425) Площадка отделения бумаги из кассеты на 500 листов | 406 | |
| HP | RM1-7360-000CN - Шестерня (в сборе) привода узла захвата бумаги | 941 |
| HP | RM1-7365-000CN - Площадка отделения бумаги из кассеты на 250 листов (лоток 2) | 1014 |
| Аналоги: | |||
| • Hi-Black | RM1-7365-000CN - Площадка отделения бумаги из кассеты на 250 листов (лоток 2) | 544 | |
| HP |
RM1-8806-000CN - Узел регистрации, в сборе Снято с производства |
| HP | RM1-9127-000CN - Шестерня (в сборе) привода оси узла захвата из лотка ручной подачи (лоток 1) |
| HP | RM1-9137-000CN - Кассета на 250 листов, в сборе (лоток 2) | 6612 |
| HP | RM1-9168-000CN - Ролик захвата бумаги из кассеты (лоток 2, 3) | 796 |
| Аналоги: | |||
| • CN | RM1-9168-000CN - Ролик захвата бумаги из кассеты (лоток 2, 3) | 364 | |
| HP | RM1-9313-000CN - Кассета на 500 листов (лоток 3) |
| CET | RL1-2120-000 / RL1-3307-000 - (CET3689R) Ролик захвата бумаги из лотка ручной подачи *лоток 1 | 178 |
| Внутренние компоненты |
| HP |
CF286-40005 - Редуктор планшетного сканера Снято с производства |
| CN | FFK-M425 - Шлейф планшетного сканера (14+6 жил) |
| CN | RC2-6039-000CN - Направляющая картриджа (правая, нижняя) | - |
| Canon | RC2-6237-000 - Подшипник вала выхода бумаги | 167 |
| Аналоги: | |||
| • CN | RC2-6237-000 - Подшипник вала выхода бумаги | 126 | |
| HP | RC3-2447-000CN - Узел выхода бумаги, в сборе |
| HP | RC3-2497-000CN - Держатель (рама) шестерни привода фотовала |
| HP | RK2-2276-000CN - Вентилятор |
| HP | RM1-8807-000CN - Датчик в узле регистрации, в сборе | 2555 |
| HP | RM1-9122-000CN - Направляющая бумаги от узла подачи к узлу термозакрепления, в сборе (металлическая пластина с ребристыми пластиковыми рамками) | 1588 |
| HP | RM1-9153-000CN - Узел подачи бумаги в двухсторонней печати, в сборе |
| HP | RM1-9157-000CN - Привод узла выхода бумаги, в сборе (для моделей с двухсторонней печатью) |
| HP | RM2-7451-000CN - Плоский кабель (соединяет блок лазера и плату форматтера) | - |
| CN | RU5-0304-000 - Шестерня главного редуктора (24 зуба) | 280 |
| CN | RU5-0929-000 - Шестерня привода узла регистрации (14 зубов) | - |
| CN | RU5-0932-000 - Шестерня главного редуктора | По запросу |
| CN | RU6-0675-000 - Шестерня главного редуктора | 194 |
| CN | RU6-0677-000 - Шестерня главного редуктора | По запросу |
| CN | RU6-0678-000 - Шестерня главного редуктора | По запросу |
| CN | RU6-0686-000 - Шестерня в редукторе ручной подачи бумаги (19 зубов) | По запросу |
| CN | RU7-0369-000 - Шестерня в редукторе ручной подачи бумаги (26 зубов) | - |
| CN | RU7-0374-000 - Шестерня главного редуктора | - |
| CN | RU7-0376-000 - Шестерня главного редуктора (привод фотовала) |
| CN | RU7-0488-000 - Шестерня главного редуктора | - |
| CN | RC3-2509-000 - Направляющая картриджа (правая) |
| Узел переноса |
| HP | RM1-9175-000CN - Вал переноса заряда | 811 |
| Электронные компоненты |
| HP | C6518A - Интерфейсный кабель USB (тип A/B; 2 метра) | По запросу |

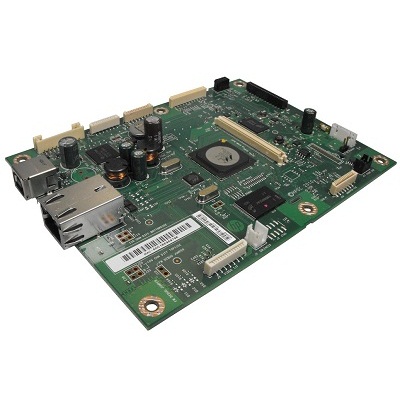

| HP | CF229-67018 - Плата форматтера |
| HP | CF286-40018 - Линейка сканирования | 5680 |

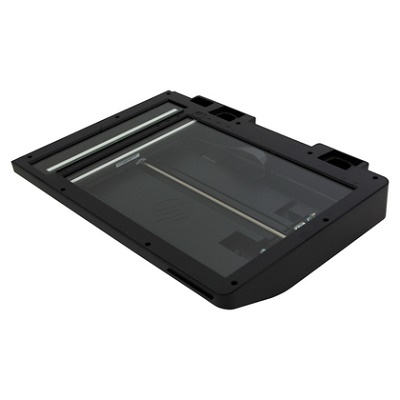

| HP | CF286-60105 - Планшетный сканер, в сборе (узел автоматической подачи документов в комплект не входит) |
| HP | CF288-60116 - Панель управления |
| HP | RM1-9039-000CN - Плата включения / выключения питания |
| HP | RM1-9042-000CN - Главный мотор | 1194 |
| HP | RM1-9114-000CN - Плата соединения | - |
| HP | RM2-1079-000CN - Блок лазера |

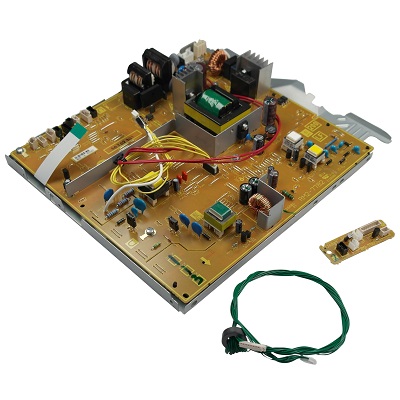

| HP | RM2-7791-000CN - Плата контроллера напряжения (220В) |
| Узел термозакрепления |
| Hi-Black | BUSH-P2035 - Подшипник прижимного вала (смазка в комплекте) | 99 |
| CET | CET2477 - Шестерня прижимного вала *27 зубов | 237 |
| CET | CET3687R - Комплект подшипников прижимного вала (2 шт.) | 246 |
| LT | DPT-FILM-087 - Термоплёнка |
| LT | DPT-FILM-087-20 - Термоплёнка (упаковка из 20 шт.) |
| Canon | RC1-3685-000 - Прижимной вал | 1714 |
| Аналоги: | |||
| • CET | CET3685N - Прижимной вал | 1414 | |
| • Hi-Black | LPR-P2035-SR - Прижимной вал (мягкий) | 919 | |
| • LaserTech | RC1-3685-CLN - Прижимной вал | 833 | |
| HP | RM1-6406-FILM - Термоплёнка (смазка в комплекте) |
| Аналоги: | |||
| • CN | RM1-6405-FM3 - Термоплёнка (смазка в комплекте) | 332 | |
| • ELP | RM1-6406-FILM - (FF-H2055-1) Термоплёнка | ||
| • ELP | RM1-6406-FILM - (FF-H2055PQ-1) Термоплёнка | ||
| CN | RM1-6406-HEAT - Нагревательный элемент узла термозакрепления (220В) | 781 |
| OEM | RU7-0375-000 - Шестерня привода узла термозакрепления (29 зубов) | 359 |
| Аналоги: | |||
| • CN | RU7-0375-000 - Шестерня привода узла термозакрепления (29 зубов) | ||
| • LaserTech | RU7-0375-CLN - Шестерня привода узла термозакрепления (29 зубов) | 277 | |
| HP | RM1-9189-020CN - Печь, в сборе (220В) |
| CET | RM1-6405-FILM - (CET2706) Термоплёнка *смазка в комплекте | 562 |
| CET |
CET2710 - Нагревательный элемент узла термозакрепления (220В) Снято с производства |
| Аналоги: | |||
| • CET | CET291014 - Нагревательный элемент узла термозакрепления (220В) | 1937 | |
| • LT | RM1-6406-HE - Нагревательный элемент узла термозакрепления (220В) | 864 | |
| OEM |
RC3-2514-000 - Шестерня (29 зубов) привода узла термозакрепления, в сборе --- Состав: RU7-0375-000 - Шестерня (1) RC3-2511-000 - Маятник (1) --- | 665 |
| Аналоги: | |||
| • CN |
RC3-2514-000 - Шестерня (29 зубов) привода узла термозакрепления, в сборе --- Состав: RU7-0375-000 - Шестерня (1) RC3-2511-000 - Маятник (1) --- | 345 | |
| CET | CET2706U - Термоплёнка *смазка в комплекте | 770 |
| Детали корпуса |
| OEM | RC3-2563-000 - Крышка лотка ручной подачи бумаги | По запросу |
| CN | GLASS-M425 - Стекло планшетного сканера |
| HP | RC3-2532-000CN - Внутренняя передняя крышка (находится под крышкой доступа к картриджу) |
| HP | RC3-2533-000CN - Передняя крышка (находится под крышкой доступа к картриджу) | 833 |
| HP | RC3-2545-000CN - Держатель кнопки включения / выключения питания |
| HP | RM1-9125-000CN - Кнопка включения / выключения питания |
| HP | RM1-9161-000CN - Задняя крышка, в сборе (для моделей c двухсторонней печатью) |
| HP | RM1-9303-000CN - Верхняя крышка (устанавливается под автоподатчиком документов, служит лотком для распечатанных страниц) |
| HP | RM1-9304-000CN - Правая крышка |
| HP | RM1-9305-000CN - Левая крышка |

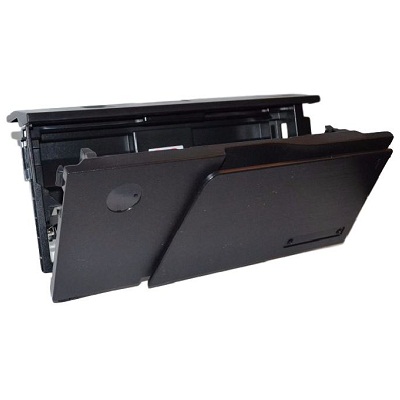

| HP | RM1-9307-000CN - Крышка доступа к картриджу, в сборе |
| HP | RC3-2534-000CN - Передняя крышка кассеты на 250 листов (лоток 2) | - |
| Аналоги: | |||
| • GP | RC3-2534-000CN - Передняя крышка кассеты на 250 листов (лоток 2) | ||
| Документация |
| HP | CF286-90979 - Сервисная документация (Английский язык; 04/2012) | - |
Расходные материалы
Ремонт
Диагностика HP LaserJet Pro 400 MFP M425dn
✔ 900 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)
Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• Диагностируем узел автоматической подачи документов
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей
Срок проведения:
• 1 час - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность
Ремонт HP LaserJet Pro 400 MFP M425dn
✔ 3000 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов
Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика
Срок проведения:
• 24 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов
Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации
Выезд мастера
✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование
Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера
Доставка оборудования
✔ Москва - 800 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний
Для инженера
Повторяющийся дефект
⚠ Валы имеют свой радиус
💡 Для определяения неисправности потребуется отпечаток и линейка
✎ Смотри таблицу
| Период повторения | Вал |
| 38 мм | Ролик первичного заряда (картридж) |
| 39 мм | Вал переноса заряда (узел переноса) |
| 42 мм | Магнитный вал (картридж) |
| 43 мм | Вал регистрации (узел подачи) |
| 57 мм | Термоплёнка (узел термозакрепления) |
| 63 мм | Прижимной вал (узел термозакрепления) |
| 75 мм | Фотовал (картридж) |
Код ошибки
💡 Сообшения предупреждают о возможных неисправностях
✎ Для определяения ошибки смотри таблицу
| Код в отчёте | Краткое описание неисправности |
| 13.0000 | Замятие бумаги |
| 20.0000 | Недостаточно памяти |
| 21.0000 | Сбой печати |
| 41.2000 | Beam detect malfunction |
| 41.3000 | Непредвиденный формат бумаги |
| 50.0000 | Ошибка узла термозакрепления |
| 50.1000 | Низкая температура узла термозакрепления |
| 50.2000 | Ошибка термоэлемента |
| 50.3000 | Высокая температура узла термозакрепления |
| 50.4000 | Ошибка в работе цепи узла термозакрепления |
| 50.7000 | Ошибка, связанная с открытием термоблока |
| 51.2000 | Black scanner laser error |
| 52.0000 | Engine laser scanner error |
| 54.0100 | Environmental sensor error |
| 54.0600 | Density sensor error |
| 54.1100 | Black density out of range |
| 54.1200 | Black density measurement abnormality |
| 54.1400 | Color plane registration sensor error |
| 54.1501 | Регистрация плоскости голубого цвета не может быть считана |
| 54.1502 | Регистрация плоскости пурпурного цвета не может быть считана |
| 54.1503 | Регистрация плоскости жёлтого цвета не может быть считана |
| 54.1599 | Регистрация плоскости чёрного цвета не может быть считана |
| 54.1800 | Ошибка датчика уровня чёрного тонера |
| 54.2100 | Ошибка датчика обнаружения луча |
| 54.2500 | Датчик верхней части страницы |
| 55.3000 | Ошибка связи обработчика/форматтера |
| 55.4000 | Ошибка тайм-аута связи обработчика |
| 57.0000 | Ошибка вентилятора |
| 57.0600 | Ошибка вентилятора |
