HP LaserJet P3015
 |
|
Снят с производства
Запчасти и компоненты
| Производство | Описание | Инф. | Цена |
| Подача и захват бумаги |

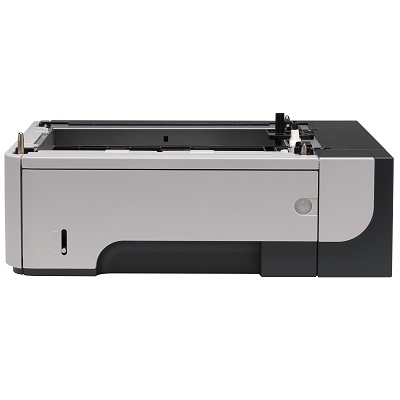

| HP | CE530A - Дополнительный податчик документов (кассета на 500 листов в комплекте) | 9778 |

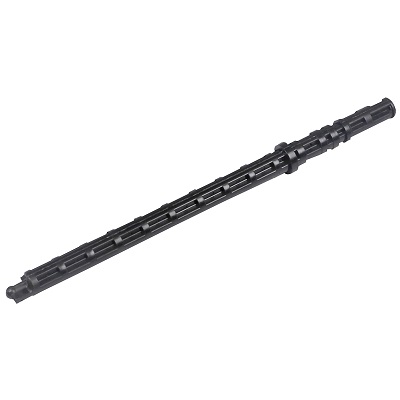

| Canon | RC2-8532-000 - Ось привода ролика захвата бумаги из кассеты (лоток 2) | 292 |

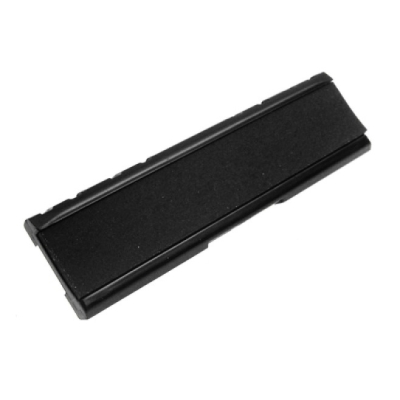

| HP | RC2-8575-000CN - Площадка отделения бумаги из лотка ручной подачи (лоток 1) | 302 |
| HP | RL1-3167-000CN - Ролик захвата бумаги из кассеты (лоток 2, 3, 4) | 369 |

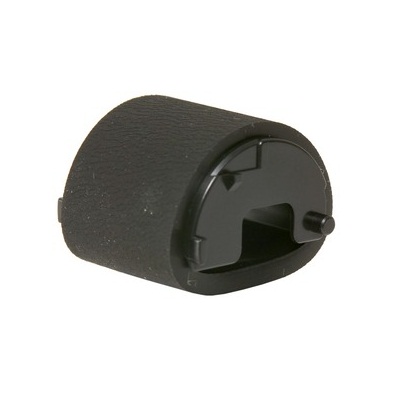

| HP | RL1-2412-000CN - Ролик захвата бумаги из лотка ручной подачи (лоток 1) |
| Аналоги: | |||
| • Hi-Black | RL1-2412-000CN - Ролик захвата бумаги из лотка ручной подачи (лоток 1) | 182 | |
| • CET | RL1-2412-000CN - (CET5857) Ролик захвата бумаги из лотка ручной подачи *лоток 1 | 277 | |

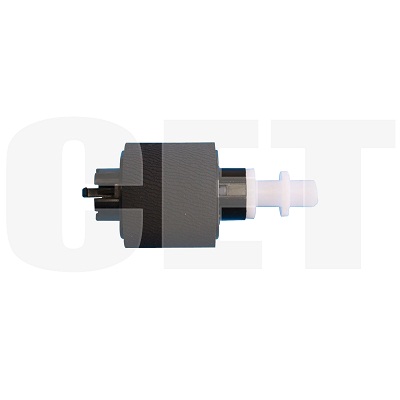

| HP | RM1-3763-000CN - Ролик захвата бумаги из кассеты, в сборе (лоток 2, 3, 4) | 876 |
| Аналоги: | |||

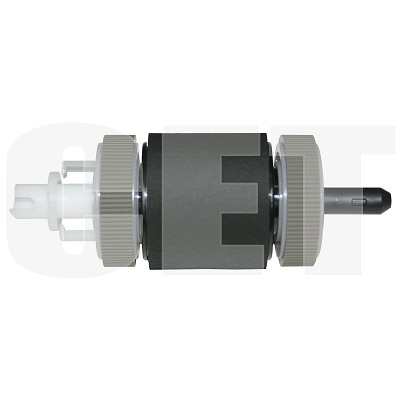

| • CET | RM1-3763-000 - (CET3519) Ролик захвата бумаги из кассеты, в сборе *лоток 2, 3, 4 | 652 | |
| • Hi-Black | RM1-3763-000CN - Ролик захвата бумаги из кассеты, в сборе (лоток 2, 3, 4) | ||

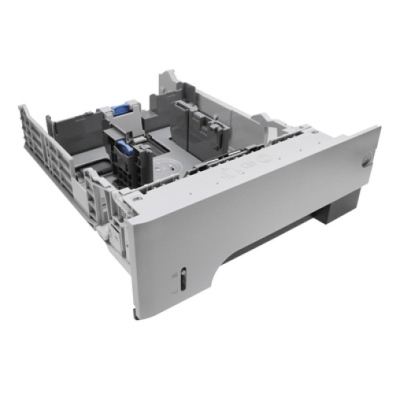

| HP | RM1-6279-010CN - Кассета на 500 листов, в сборе (лоток 2; для HP LaserJet 500 MFP M525 / flow MFP 525 / Pro MFP M521 - лоток 3) | 9736 |
| HP | RM1-6299-030CN - Узел захвата бумаги из кассеты, в сборе (лоток 2; для моделей без двухсторонней печати) |

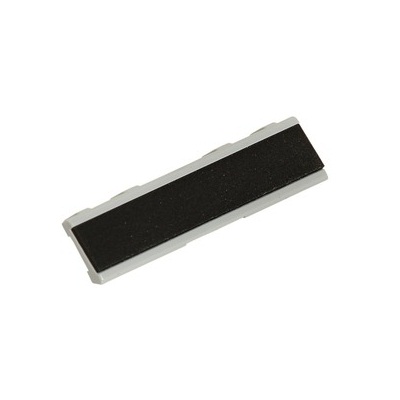

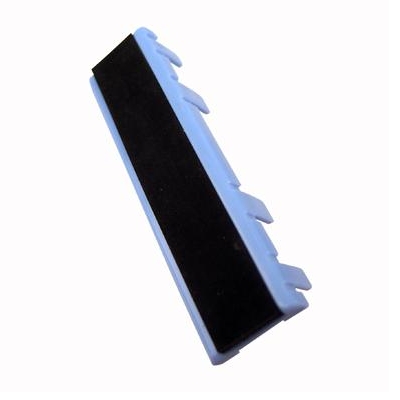

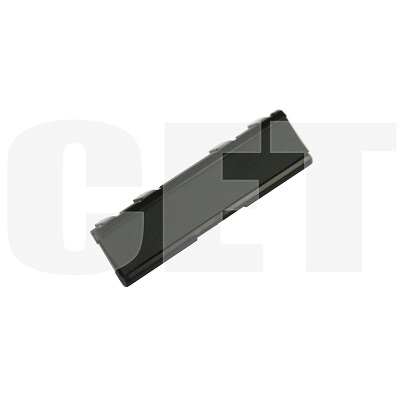

| HP | RM1-6303-000CN - Площадка отделения бумаги из кассеты на 500 листов |
| Аналоги: | |||
| • CN | RM1-6303-000CN - Площадка отделения бумаги из кассеты на 500 листов | 323 | |
| • CET | RM1-6303-000CN - (CET2425) Площадка отделения бумаги из кассеты на 500 листов | 409 | |
| Внутренние компоненты |

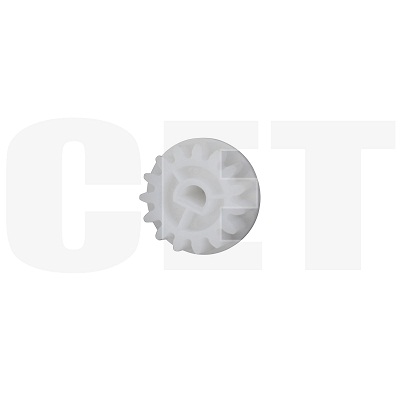

| CET | CET2678 - Шестерня вала выхода бумаги (15 зубов) |
| HP | RC2-7933-000CN - Стопорное кольцо | - |
| HP | RK2-1499-000CN - Дополнительный вентилятор (FM2) |
| HP | RK2-2788-000CN - Плоский кабель |
| HP | RK2-7004-000CN - Плоский кабель к блоку лазера |

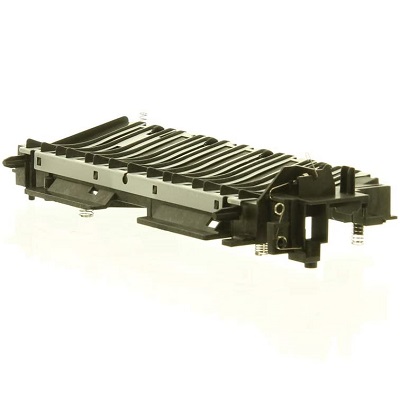

| HP | RM1-6270-020CN - Направляющая бумаги от узла подачи к узлу термозакрепления, в сборе (металлическая пластина с ребристыми пластиковыми рамками) |

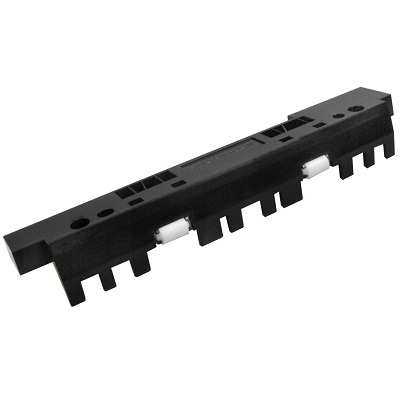

| HP | RM1-6271-000CN - Направляющие ролики, в сборе |

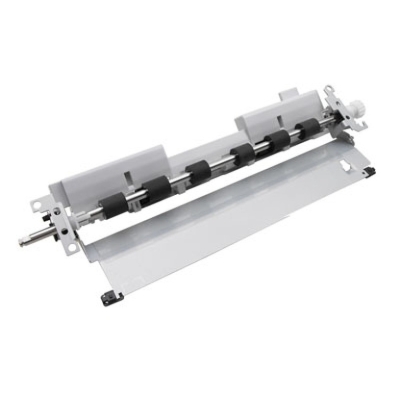

| HP | RM1-6272-000CN - Узел регистрации, в сборе | 3848 |

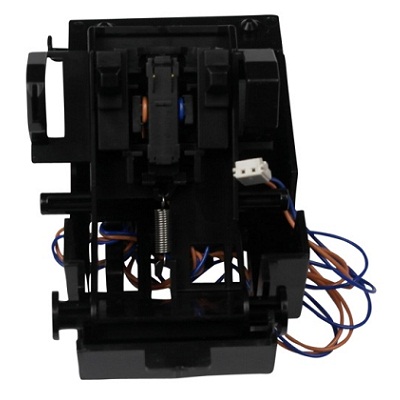

| HP | RM1-6284-000CN - Датчик контроля картриджа с контактными пружинами, в сборе |

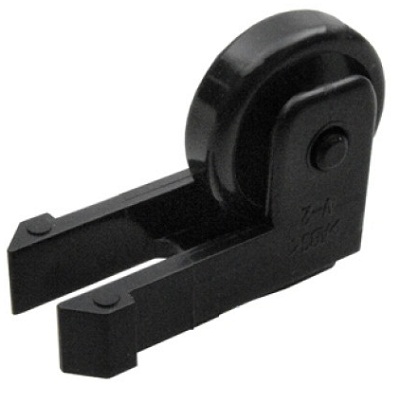

| HP | RM1-6301-000CN - Ролик в узле выхода бумаги, в сборе |

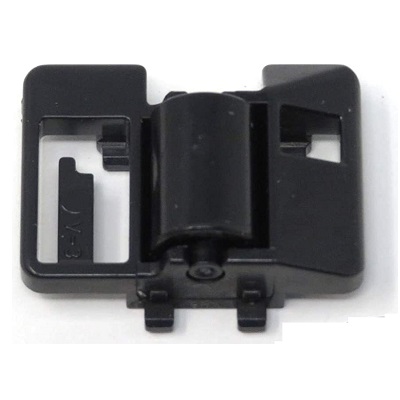

| HP | RM1-6306-000CN - Ролик, в сборе |
| HP | RM1-6315-000CN - Нижняя направляющая, в сборе |
| HP | RM1-6487-000CN - Датчик наличия бумаги в кассете, в сборе (лоток 2) |
| HP | RM1-6510-000CN - Датчик наличия бумаги в лотке ручной подачи, в сборе (лоток 1) |
| HP | RM1-6515-000CN - Датчик, в сборе |
| CN | RU6-0945-000 - Шестерня привода фотовала (201 зуб) | По запросу |
| CN | RU6-0946-000 - Шестерня главного редуктора (17/58 зубов) | По запросу |
| CN | RU6-0949-000 - Шестерня главного редуктора (24/46 зубов) | По запросу |

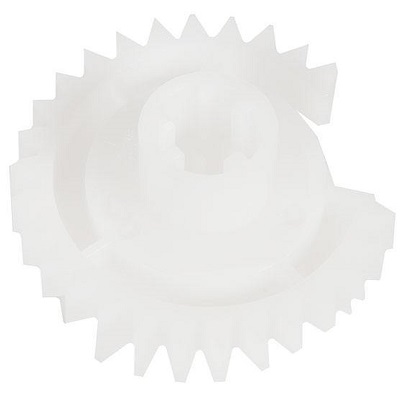

| Canon | RU6-0953-000 - Шестерня (30 зубов) |

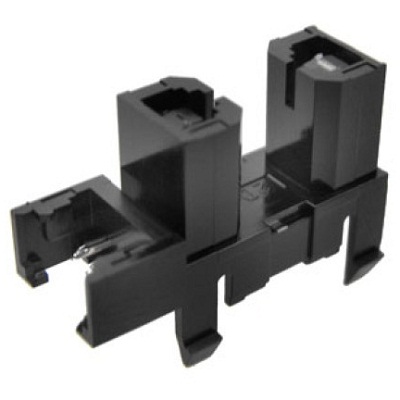

| HP | WG8-5696-000CN - Датчик |
| Узел переноса |

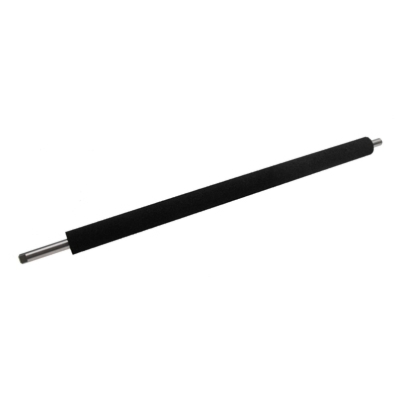

| HP | RM1-6321-000CN - Вал переноса заряда | 2994 |
| Электронные компоненты |

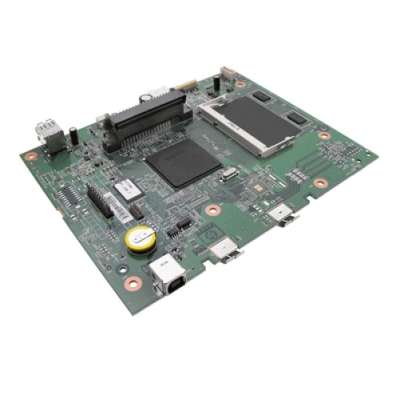

| HP | CE474-69005 - Плата форматтера (не сетевая) | 3640 |
| HP | CE483-67902 - Модуль памяти (512MB, 144 x 32-pin, DDR2 DIMM) |
| HP | CE524-67901 - Модуль памяти (64MB, 144 x 32-pin, DDR2 DIMM) |
| HP |
CE524-67902 - Модуль памяти (128MB, 144 x 32-pin, DDR2 DIMM) Снято с производства |
| HP |
CE524-67903 - Модуль памяти (256MB, 144 x 32-pin, DDR2 DIMM) Снято с производства |

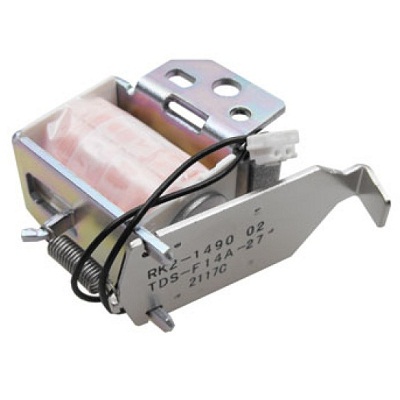

| HP | RK2-1490-000CN - Соленоид узла захвта бумаги из лотка ручной подачи (лоток 1) |

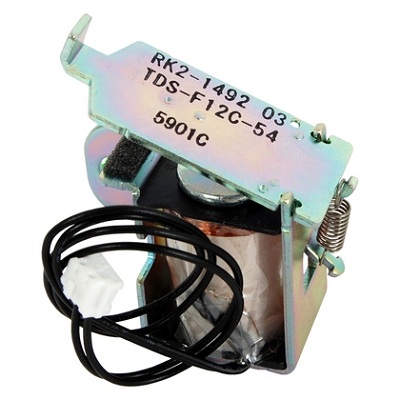

| HP | RK2-1492-000CN - Соленоид узла захвта бумаги из кассеты (лоток 2) |
| HP | RK2-1497-000CN - Вентилятор (правый) |
| HP | RM1-6300-000CN - Плата высоковольтного питания (для моделей без двухсторонней печати) |

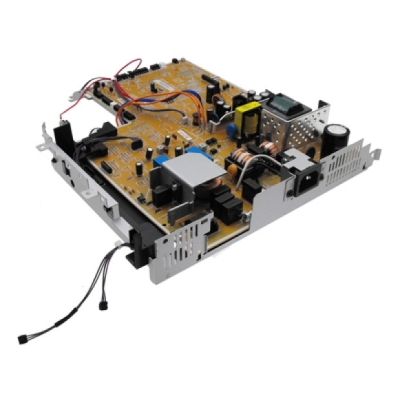

| HP | RM1-6318-040CN - Плата контроллера напряжения (220В) |

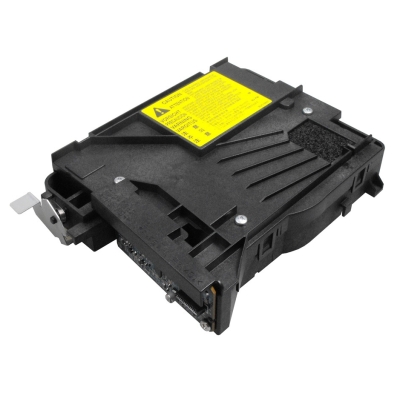

| HP | RM1-6322-000CN - Блок лазера | 4760 |
| HP | RM1-6512-000CN - Датчик определения формата бумаги, в сборе | 668 |
| HP | RM1-6514-000CN - Плата внешнего интерфейса USB | 903 |
| HP | RM1-6519-000CN - Панель управления (для моделей без двухсторонней печати) |
| HP | RM1-6520-000CN - Главный мотор | По запросу |

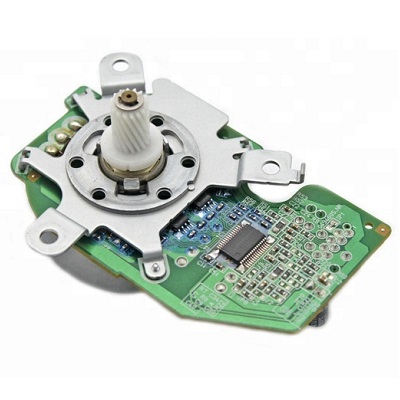

| HP | RM1-8523-000CN - Мотор привода узла термозакрепления (M8002) | 4239 |
| Узел термозакрепления |

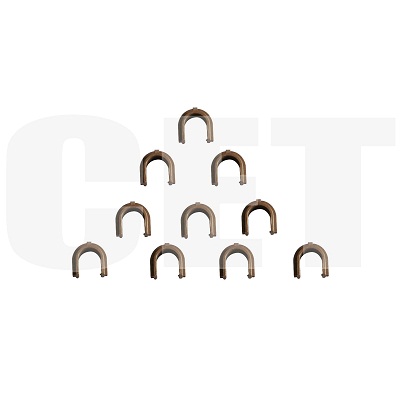

| CN | BUSHING-P3015 - Подшипник прижимного вала | 125 |

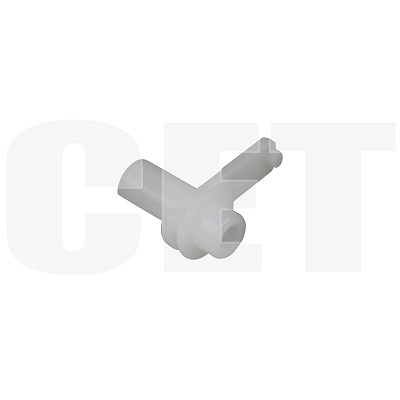

| CET | CET2671 - Левый подшипник вала выхода бумаги | 165 |

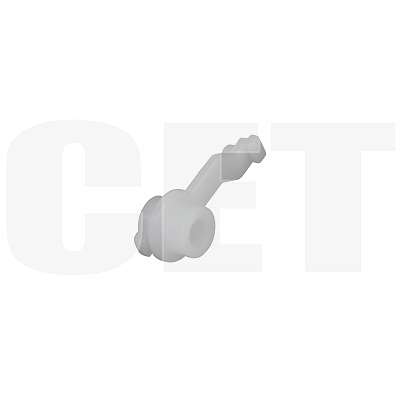

| CET | CET2672 - Правый подшипник вала выхода бумаги | 165 |

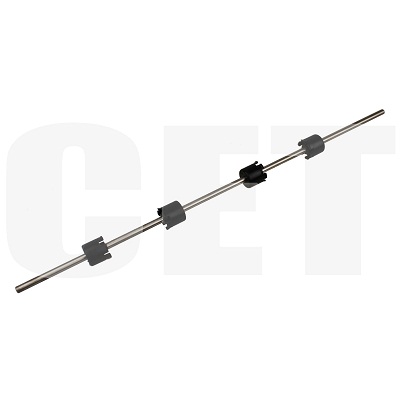

| CET | CET2674 - Вал выхода бумаги из узла термозакрепления (4 резинки на металлической оси) |

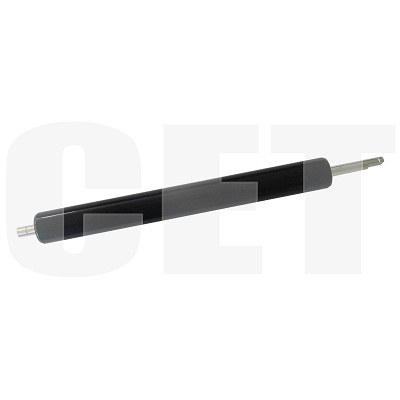

| CET | LPR-P3015 - (CET2620) Прижимной вал | 1560 |
| Аналоги: | |||
| • LT | LPR-P3015 - Прижимной вал | ||
| • Hi-Black | LPR-P3015 - Прижимной вал | 901 | |
| Canon | RC2-8468-000 - Левый подшипник пластикового вала выхода бумаги из узла термозакрепления |

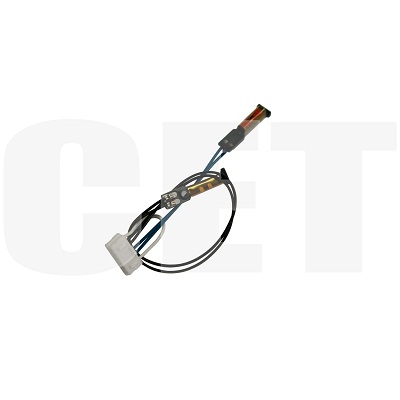

| CET | RM1-6274-TH - (CET0300) Термистор узла термозакрепления | - |

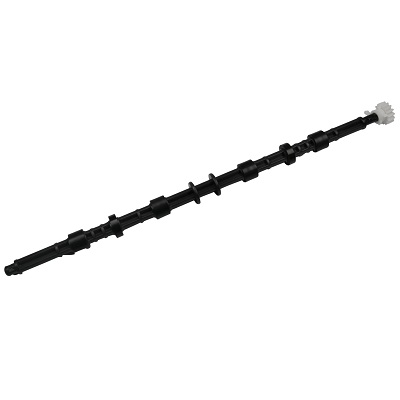

| HP | RM1-6311-000CN - Вал выхода бумаги из узла термозакрепления (4 резинки на пластиковой оси) |

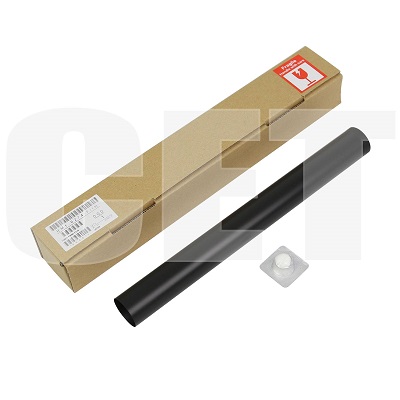

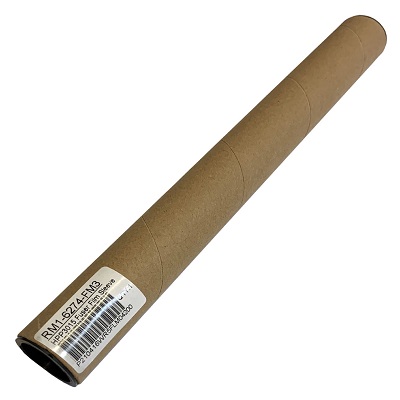

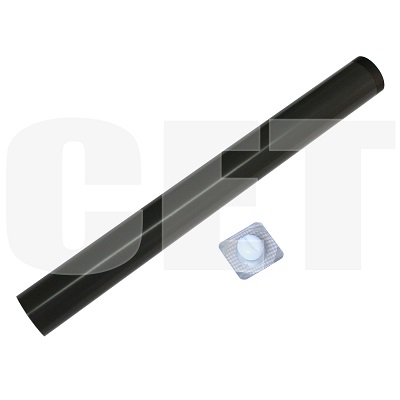

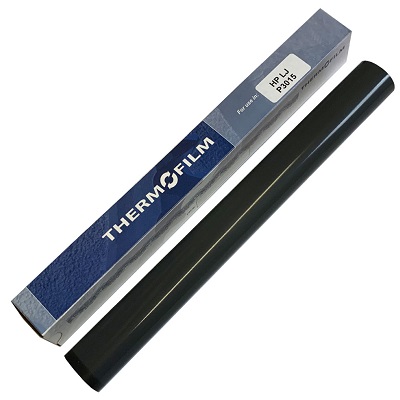

| HP | RM1-6319-FILM - Термоплёнка (смазка в комплекте) | 3525 |
| CN | RM1-6319-HEAT - Нагревательный элемент узла термозакрепления (220В) | 867 |

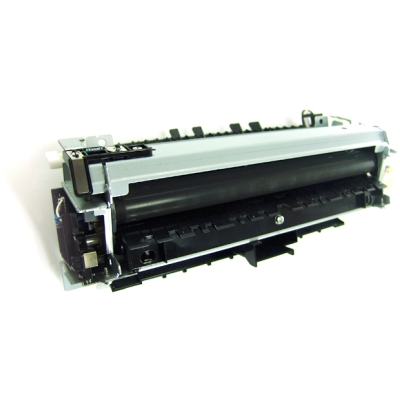

| HP | RM2-2903-000CN - Печь, в сборе (220В) | 19918 |

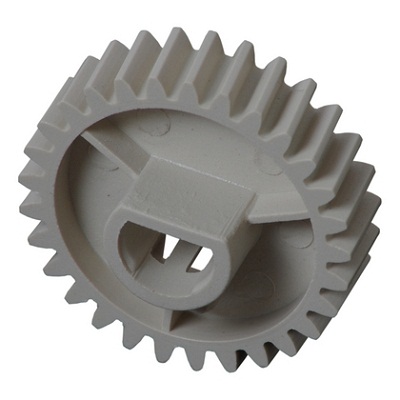

| CN | RU5-0964-000 - Шестерня прижимного вала (29 зубов) | 139 |
| CN | RU6-0965-000 - Шестерня (18 зубов) привода узла термозакрепления | 256 |
| HP | RU7-0030-000 - Промежуточная шестерня узла термозакрепления (20 зубов) | 279 |
| Детали корпуса |

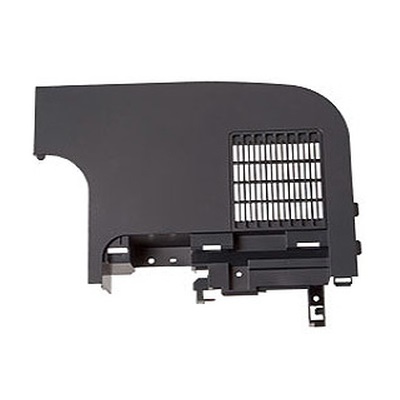

| HP | RC2-7670-000CN - Правая крышка |

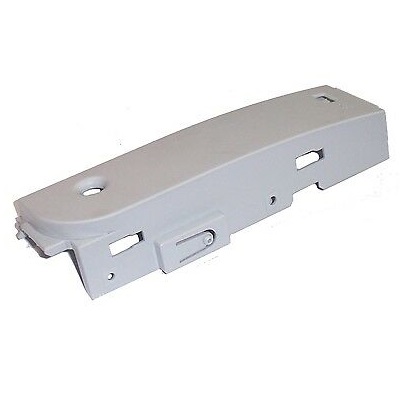

| HP | RC2-7672-000CN - Передняя правая крышка |

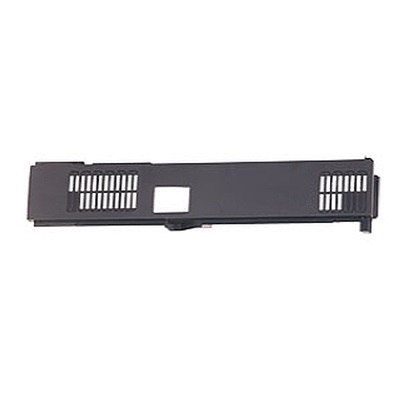

| HP | RC2-7673-000CN - Задняя правая крышка |
| HP | RC2-7674-000CN - Крышка модуля памяти |
| HP | RC2-7675-000CN - Крышка правой ручки |
| HP | RC2-7688-000CN - Крышка платы форматтера |
| HP | RC2-7707-000CN - Верхняя правая крышка (для моделей без двухсторонней печати) |
| HP | RM1-6264-000CN - Крышка доступа к картриджу, в сборе | 4145 |

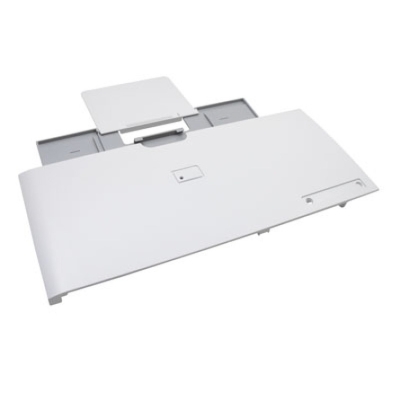

| HP | RM1-6265-000CN - Лоток ручной подачи бумаги, в сборе (лоток 1) | 1176 |
| HP | RM1-6289-000CN - Верхняя крышка, в сборе |
| HP | RM1-6291-000CN - Левая крышка |
| HP | RM1-6292-000CN - Задняя крышка, в сборе |

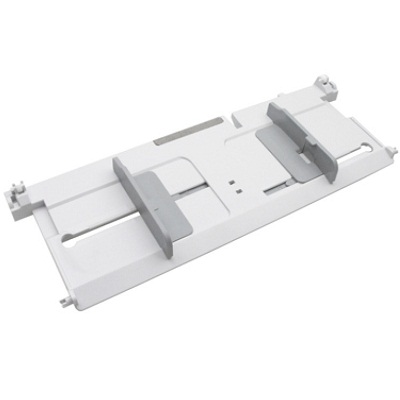

| HP | RM1-6325-000CN - Внутренняя часть лотка ручной подачи бумаги, в сборе (лоток 1 / включает в себя передвижные ограничители формата бумаги) |
| HP | WC4-5136-000CN - Переключатель |
| Canon | XA9-1671-000 - Винт (M3X8) |

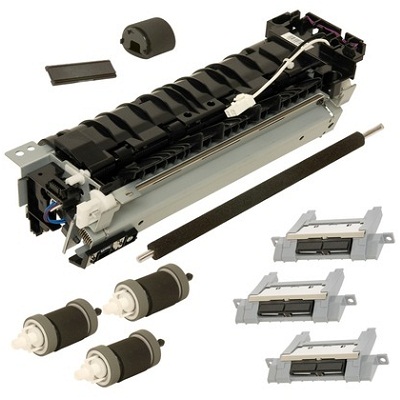

| Комплекты |
| Документация |
| HP | CE524-90909 - Сервисная документация (Английский язык; 07/2009) | - |
Расходные материалы
Ремонт
Диагностика HP LaserJet P3015
✔ 630 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)
Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей
Срок проведения:
• 30 минут - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность
Ремонт HP LaserJet P3015
✔ 2100 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов
Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика
Срок проведения:
• 4 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов
Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации
Выезд мастера
✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование
Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера
Доставка оборудования
✔ Москва - 600 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний
Для инженера
Вход в сервисный режим
Код доступа в сервисное меню
Для входа в скрытые настройки введите:
07301509
Внимание! Изменение параметров может нарушить работу устройства.
Повторяющийся дефект
Таблица диагностики валов принтера по периоду повторения дефектов
📝 Таблица для определения неисправности валов по периоду повторения дефектов🔍Как использовать таблицу:
- Сделайте тестовый отпечаток с видимым дефектом
- С помощью линейки точно измерьте расстояние между повторяющимися дефектами
- Найдите ближайшее значение в таблице ниже
- Проверьте указанный компонент на износ или повреждения
| Период повторения (мм) | Потенциальный проблемный компонент |
|---|---|
| 38 мм | Ролик первичного заряда (картридж) |
| 43.6 мм | Вал переноса заряда (узел переноса) |
| 50 мм | Магнитный вал (картридж) |
| 76 мм | Термоплёнка (узел термозакрепления) |
| 79 мм | Прижимной вал (узел термозакрепления) |
| 95 мм | Фотовал (картридж) |
⚠️Важные заметки:
- Для точной диагностики используйте качественный тестовый отпечаток
- Измерения должны быть максимально точными (±1 мм может изменить диагноз)
- Перед заменой компонентов проверьте также состояние сопряженных деталей
✂
Код ошибки
💡 Сообшения на экране предупреждают о возможных неисправностях
✎ Для определяения ошибки смотри таблицу
| Сообщение на панели управления | Краткое описание неисправности |
| 10.10.00 ERROR | Аппарат не может прочитать данные с картриджа. |
| 10.91.00 CARTRIDGE ERROR REPLACE BLACK CARTRIDGE |
Ошибка картриджа. Замените картридж. |
| 10.XX.YY SUPPLY MEMORY ERROR | Аппарат не может прочитать или записать данные картриджа. 10.00.0Y = память неисправна 10.10.0Y = память отсутствует |
| 11.XX INTERNAL CLOCK ERROR | Ошибка синхронизации времени. XX = 01 = батарейка разряжена XX = 02 = время не совпадает |
| 13.JJ.NT JAM IN [LOCATION] 13.JJ.NT JAM INSIDE [LOCATION] |
Произошло замятие бумаги в указанном месте. 13.JJ.NT JAM INSIDE REAR DOOR = замятие внутри задней крышки 13.JJ.NT JAM IN FUSER = замятие в узле термозакрепления 13.JJ.NT JAM INSIDE TOP COVER = замятие под верхней крышкой 13.JJ.NT JAM IN TRAY 1 = замятие в лотке ручной подачи (лоток 1) 13.JJ.NT JAM IN TRAY < X > = замятие в дополнительном лотке 13.JJ.NT JAM IN TRAY 2 = замятие в кассете (лоток 2) 13.JJ.NT JAM INSIDE DUPLEXER = замятие внутри узла двухсторонней печати |
| 13.JJ.NT PAPER JAM OPEN INPUT TRAYS | Произошло замятие бумаги. Для устранения необходимо открыть все локи и крышки. |
| 21 PAGE TOO COMPLEX | При обработке задания на печать возникли ошибки. |
| 22 EIO X BUFFER OVERFLOW | Слишком много данных было отправлено на модульный интерфейс EIO в указанный слот [X]. Примечание. EIO 0 зарезервирован для HP Jetdirect *встроенный сервер печати. |
| 22 EMBEDDED I/O BUFFER OVERFLOW | Слишком много данных было отправлено на HP Jetdirect *встроенный сервер печати. |
| 22 USB I/O BUFFER OVERFLOW | Слишком много данных было отправлено на USB порт. |
| 40 EIO X BAD TRANSMISSION | Нет связи с модульным интерфейсом EIO в указанном слоте [X]. Примечание. EIO 0 зарезервирован для HP Jetdirect *встроенный сервер печати. |
| 40 EMBEDDED I/O BAD TRANSMISSION | Нет связи с модульным интерфейсом HP Jetdirect *встроенный сервер печати. |
| 41.3 UNEXPECTED SIZE IN TRAY 1 MANUALLY FEED [TYPE] [SIZE] |
В лотке ручной подачи бусаги (лоток 1) установлен отличающийся размер бумаги, чем требуется для задания на печать. |
| 41.3 UNEXPECTED SIZE IN TRAY < X > LOAD TRAY < X > [TYPE] [SIZE] |
Лоток настроен для другого размера бумаги, чем требуется для задания на печать. |
| 41.X ERROR | Ошибка задержки поддачи бумаги, при прохождении по тракту подачи. |
| 49.XXXX ERROR | Критическая ошибка прошивки, которая заставила процессор на форматтере прекратить работу. |
| 50.X FUSER ERROR | Произошла ошибка узла термозакрепления. Значения X перечислены ниже. 50.1 = низкая температура - термистор (TH1) 50.2 = ошибка прогрева 50.3 = высокая температура - термистор (TH1) 50.4 = много времени ушло на тест - критическая ошибка 50.8 = низкая температура - термистор (TH2) 50.9 = высокая температура - термистор (TH2) |
| 51.XY ERROR | Произошла ошибка блока лазера. |
| 52.XY ERROR | Ошибка блока лазера. X = 0, Y = 0 = ошибка сканера X = 2, Y = 0 = ошибка скороости вращения полигон-мотора |
| 53.X0.01 ERROR UNSUPPORTED DIMM |
Ошибка памяти. Аппарат не поддерживант установленный модуль памяти DIMM. |
| 55.XX.YY DC CONTROLLER ERROR | Произошла ошибка команды печати. |
| 56.X ERROR | Устройство ввода неизвестно. 56.1 = неизвестное устройство ввода |
| 57.XX ERROR | Произошла ошибка вентилятора. 57.03 = ошибка дополнительного вентилятора (FM2) 57.04 = ошибка главного вентилятора (FM1) |
| 58.XX ERROR | Произошла ошибка процессора. 58.02 = проверить датчик окружающей среды (TH3) 58.04 = проверить низковольтное питание (ECU) |
| 59.XY ERROR | Произошла ошибка в работе мотора. 59.30 = ошибка запуска мотора привода узла термозакрепления (M8002) 59.40 = ошибка скорости вращения мотора привода узла термозакрепления (M8002) 59.50 = ошибка запуска главного мотора (M8001) 59.60 = ошибка скорости вращения главного мотора (M8001) |
| 68.X PERMANENT STORAGE FULL | Произошло переполнение памяти принтера. |
| 68.X PERMANENT STORAGE WRITE FAIL | Произошла ошибка записи в память принтера. |
| 68.X STORAGE ERROR SETTINGS CHANGED | Произошла ошибка изменившихся настроек в памяти принтера. |
| 69.X ERROR | Механизм узла двухсторонней печати вышел из строя. |
| 79.XXXX ERROR | Произошла критическая ошибка в аппаратной части принтера. |
| 8X.YYYY EIO ERROR | В слоте [X], модуля интерфейса EIO, произошла критическая ошибка. |
| 8X.YYYY EMBEDDED JETDIRECT ERROR | В слоте сервера печати HP Jetdirect произошла критическая ошибка. |
