Печать

HP LaserJet P1606dn


HP LaserJet P1606dn
Код производителя: CE749A
Тип устройства: принтер
Функция печати: да
Цветность печати: черно-белая
Технология печати: лазерная
Максимальный формат: А4
Скорость печати: 25 стр./мин.
Нагрузка в месяц: 8000 стр.

Снят с производства

Запчасти и компоненты

Производство Описание Инф. Цена
Подача и захват бумаги
CN RC2-9415-000 - Вал протяжки бумаги
1289 ⃏
HP
RL1-1497-000CN - Ролик захвата бумаги из лотка подачи
259 ⃏
Аналоги:
• CN RL1-1497-000CN - Ролик захвата бумаги из лотка подачи
• CET RL1-1497-000CN - (CET4952) Ролик захвата бумаги из лотка подачи
117 ⃏
• Hi-Black RL1-1497-000CN - Ролик захвата бумаги из лотка подачи
• GP RL1-1497-000CN - Ролик захвата бумаги из лотка подачи
HP
RM1-4227-000CN - Площадка отделения бумаги из лотка подачи
Аналоги:
• Canon FM4-6893-000 - Площадка отделения бумаги из лотка подачи
• CN RM1-4227-000CN - Площадка отделения бумаги из лотка подачи
• CET RM1-4227-000CN - (CET3722) Площадка отделения бумаги из лотка подачи
Снято с производства. Замена DGP0914
• CET RM1-4227-000CN - (DGP0914) Площадка отделения бумаги из лотка подачи
HP RM1-7516-000CN - Узел захвата бумаги, в сборе (площадка отделения из лотка подачи в комплект не входит)
Внутренние компоненты
CN RC2-9394-000 - Направляющая картриджа (левая)
CN RC2-9396-000 - Направляющая картриджа (правая)
HP RM1-7525-000CN - Рама узла двухсторонней печати, в сборе
HP RM1-7531-000CN - Рычаг переключения, в сборе (действует от крышки доступа к картриджу на переключатель платы контроллера напряжения)
HP RM1-7739-000CN - Плоский кабель (соединяет блок лазера и плату контроллера напряжения)
CN RU6-0013-000 - Шестерня редуктора (23/56 зубов)
HP RK2-3238-000CN - Вентилятор
-
Узел переноса
HP CE278A - Картридж (Ресурс: до 2,100 стр.)
Hi-Black HB-CE278A - Картридж (Ресурс: до 2,100 стр.)
По запросу
HP RM1-4023-000CN - Вал переноса заряда
1154 ⃏
CET CET7562 - Вал переноса заряда
Снято с производства
Электронные компоненты
HP RM1-7618-000CN - Плата датчика наличия бумаги в узле захвата
HP RM1-7619-000CN - Плата мотора
HP RK2-0420-000CN - Соленоид узла двухсторонней печати
HP RM1-7440-000CN - Датчик выхода бумаги
HP RM1-7529-000CN - Панель управления, в сборе
HP RM1-7544-000CN - Главный мотор
HP RM1-7560-000CN - Блок лазера (для моделей с двухсторонней печатью)
HP RM1-7616-000CN - Плата управления питанием (220В)
HP RM1-7620-000CN - Плата датчика узла двухсторонней печати
HP RM1-7623-020CN - Плата форматтера
HP RM1-7502-000CN - Плата управления мотором
-
Узел термозакрепления
CET CET3789R - Комплект подшипников прижимного вала (2 шт.)
270 ⃏
LT DPT-FILM-087 - Термоплёнка
320 ⃏
LT DPT-FILM-087-20 - Термоплёнка (упаковка из 20 шт.)
6073 ⃏
Canon
RC2-1471-000 - Подшипник прижимного вала
Аналоги:
• CN RC2-1471-000 - Подшипник прижимного вала
• LaserTech RC2-1471-000 - (BSH-P1505-LOW) Подшипник прижимного вала
Canon
RC2-9208-000 - Прижимной вал
2396 ⃏
Аналоги:
• CET RC2-9208-000 - (CET6632) Прижимной вал
1154 ⃏
• LaserTech RC2-9208-CLN - (LPR-P1606) Прижимной вал
• Hi-Black RC2-9208-SR - Прижимной вал (мягкий)
HP RC2-9512-000CN - Петля печки (соединяет крышку доступа к картриджу и узел термозакрепления)
HP
RM1-4728-FILM - Термоплёнка (металлизированная / смазка в комплекте)
Аналоги:
• CN RM1-4728-FILM - Термоплёнка (металлизированная)
По запросу
• LT RM1-4728-FILM - Термоплёнка (металлизированная)
• OEM RM1-4728-FILM - Термоплёнка (металлизированная)
HP RM1-7542-010CN - Узел термозакрепления (220В)
6011 ⃏

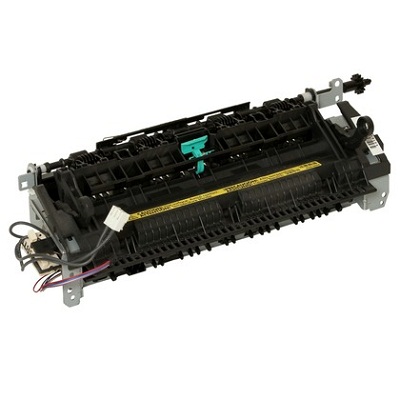

HP RM1-7547-010CN - Печь, в сборе (220В)
8917 ⃏
Canon
RU7-0139-000 - Шестерня прижимного вала (26 зубов)
Аналоги:
• CET RU7-0139-000 - (CET6633) Шестерня прижимного вала *26 зубов
• Hi-Black RU7-0139-000 - Шестерня прижимного вала (26 зубов)
Детали корпуса
HP 7121-8266 - Логотип производителя
Снято с производства
HP RC3-0622-000CN - Наименование модели
-
HP RC2-9578-000CN - Пылезащитная крышка лотка подачи бумаги
HP RM1-7532-000CN - Левая крышка
HP
RM1-7498-000CN - Выходной лоток для бумаги, в сборе
Аналоги:
• GP RM1-7498-000CN - Выходной лоток для бумаги, в сборе
HP RM1-7527-000CN - Крышка доступа к картриджу
-
HP RM1-7534-000CN - Лоток подачи бумаги, в сборе (включает в себя передвижной ограничитель для бумаги; пылезащитная крышка в комплект не входит)
HP RC2-9436-000CN - Верхняя крышка узла выхода бумаги
-
HP RC2-9458-000CN - Правая крышка
-
HP RL1-2870-000CN - Передняя крышка
-
HP RM1-7526-000CN - Задняя крышка, в сборе
-
HP RC2-9425-000CN - Направляющая крышки доступа к картриджу
Документация
HP CE663-90939 - Сервисная документация (Английский язык; 04/2010)
-

Расходные материалы

Ремонт

Диагностика HP LaserJet P1606dn

✔ 630 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)

Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей

Срок проведения:
• 30 минут - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность

Ремонт HP LaserJet P1606dn

✔ 2100 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов

Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика

Срок проведения:
• 4 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов

Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации

Выезд мастера

✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование

Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера

Доставка оборудования

✔ Москва - 400 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний

Для инженера

Повторяющийся дефект

⚠ Валы имеют свой радиус
💡 Для определяения неисправности потребуется отпечаток и линейка
✎ Смотри таблицу

Период повторения Вал
27 мм Ролик первичного заряда (картридж *оригинальный)
34 мм Магнитный вал (картридж *оригинальный)
39 мм Вал переноса заряда (узел переноса)
56 мм Прижимной вал (узел термозакрепления)
57 мм Термоплёнка (узел термозакрепления)
75 мм Фотовал (картридж)
