HP LaserJet M1120 MFP
 |
|
Снят с производства | Снят с поддержки 31.12.2013
Запчасти и компоненты
| Производство | Описание | Инф. | Цена |
| Подача и захват бумаги |
| OEM | RC2-1061-000CN - Вал протяжки бумаги |
| HP | RL1-1497-000CN - Ролик захвата бумаги из лотка подачи | 251 |
| HP | RM1-4227-000CN - Площадка отделения бумаги из лотка подачи |
| HP | RM1-4722-000CN - Лоток подачи бумаги на 250 листов, в сборе |
| HP | RM1-4725-000CN - Лоток выхода бумаги, в сборе | 431 |
| HP |
RM1-4730-000CN - Узел захвата бумаги, в сборе (Включает: вал переноса заряда и ролик захвата бумаги из лотка подачи) Снято с производства |
| Внутренние компоненты |
| HP | RC1-2498-000CN - Защёлка сканера (левая) |
| HP |
RC1-2499-000CN - Защелка сканера (правая) Снято с производства |
| CN | RU5-0982-000 - Шестерня редуктора | 228 |
| CN | RU6-0013-000 - Шестерня редуктора (23/56 зубов) |
| CN | RU6-0016-000 - Шестерня привода фотовала (85 зубов) |
| Узел переноса |
| HP | RM1-4023-000CN - Вал переноса заряда | 1119 |
| CET |
CET7562 - Вал переноса заряда Снято с производства |
| Электронные компоненты |
| HP | CB537-60109 - Панель управления, в сборе | - |
| HP |
CB537-67901 - Планшетный сканер, в сборе (без крышки сканера и панели управления) Снято с производства | - |
| HP | CC390-60001 - Плата форматтера (не сетевая) |
| HP |
RM1-4196-000CN - Главный мотор Снято с производства |
| HP | RM1-4724-005CN - Блок лазера |
| HP | RM1-4935-000CN - Плата контроллера главного мотора, в сборе | По запросу |
| HP | 8121-0516 - Кабель питания (Европейский стандарт; розетка 220В; 1.9 метра; тёмно-серая изоляция) | - |
| Узел термозакрепления |
| CET | CET3789R - Комплект подшипников прижимного вала (2 шт.) | 262 |
| CET | CET4971 - Термоплёнка (металлизированная / смазка в комплекте) | 1206 |
| CN | RC2-1076-000 - Нижняя направляющая в узле термозакрепления |
| Canon | RC2-1183-000 - Прижимной вал |
| Canon | RC2-1471-000 - Подшипник прижимного вала |
| Аналоги: | |||
| • CN | RC2-1471-000 - Подшипник прижимного вала | ||
| • LaserTech | RC2-1471-000 - (BSH-P1505-LOW) Подшипник прижимного вала | ||
| HP | RM1-4728-FILM - Термоплёнка (металлизированная / смазка в комплекте) |
| Аналоги: | |||
| • CN | RM1-4728-FILM - Термоплёнка (металлизированная) | По запросу | |
| • LT | RM1-4728-FILM - Термоплёнка (металлизированная) | ||
| • OEM | RM1-4728-FILM - Термоплёнка (металлизированная) | ||
| HP | RM1-8073-000CN - Печь, в сборе (220В) |
| Аналоги: | |||
| • CN | RM1-8073-000CN - Печь, в сборе (220В) | ||
| • CET | RM1-8073-000CN - (CET6799) Печь, в сборе *восстановленная / 220В | ||
| Canon | RU6-0018-000 - Шестерня привода узла термозакрепления (23/56 зубов) | 239 |
| Аналоги: | |||
| • Hi-Black | RU6-0018-000 - Шестерня привода узла термозакрепления (23/56 зубов) | ||
| • LaserTech | RU6-0018-CLN - Шестерня привода узла термозакрепления (23/56 зубов) | ||
| CN | RU6-0020-000 - Шестерня прижимного вала (26 зубов) | 648 |
| Детали корпуса |
| HP |
7121-8285 - Логотип производителя Снято с производства |
| HP | CB537-00014 - Накладка на панель управления (Русский язык) | - |
| HP |

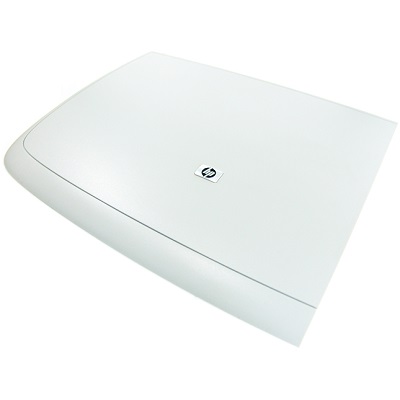

CB537-60102 - Крышка планшетного сканера Снято с производства |
| HP |
RC2-2960-000CN - Крышка доступа к картриджу Снято с производства | По запросу |
| HP |
RC2-2965-000CN - Соединитель / направляющая (крепится к основанию сканера и рычагу шестерни привода фотовала) Снято с производства |
| HP |
RC2-2979-000CN - Направляющая основного лотка подачи бумаги (левая) Снято с производства |
| HP | RC2-2980-000CN - Направляющая основного лотка подачи бумаги (правая) |
| HP | RL1-1734-000CN - Передняя крышка | - |
| HP | RL1-1735-000CN - Левая крышка | По запросу |
| HP | RL1-1736-000CN - Правая крышка | - |
| HP |
RM1-3953-000CN - Левая петля планшетного сканера, в сборе (соединяет верхнюю крышку принтера и нижнюю часть сканера) Снято с производства |
| HP |
RM1-3954-000CN - Правая петля планшетного сканера, в сборе (соединяет верхнюю крышку принтера и нижнюю часть сканера) Снято с производства |
| Canon | XA9-1420-000 - Винт (M3X8) |
| HP |
XA9-1501-000CN - Винт (M3X10) Снято с производства |
| HP | XA9-1504-000CN - Винт (M3X8) | - |
| HP | XA9-1670-000CN - Винт (M3X6) | - |
| HP | XB2-7300-605CN - Винт (M3X6) | - |
| HP | XB2-8300-609CN - Винт (M3X6) | - |
| HP | XB4-5401-009CN - Винт (M4X10) | - |
| Документация |
| HP | CB537-90945 - Сервисная документация (Английский язык; 1/2008) | - |
Расходные материалы
| Картридж | Модели аппаратов | Цвет | Заправка | Восстано- вление | Замена чипа | Оригинальный | Совместимый |
| CB436A | HP LaserJet P1505 / M1120mfp / M1522mfp (Картридж / 2,000 стр.) |
● | 400 | - | 100 | - | |
| CB436AC | HP LaserJet P1505 / M1120mfp / M1522mfp (Контрактный картридж / 2,000 стр.) |
● | 400 | - | 100 | - | - |
| CB436AD | HP LaserJet P1505 / M1120mfp / M1522mfp (Комплект из 2-х картриджей / 2 x 2,000 стр.) |
●● | - | - | - | По запросу | - |
| CB436AF | HP LaserJet P1505 / M1120mfp / M1522mfp (Комплект из 2-х картриджей / 2 x 2,000 стр.) |
●● | - | - | - | - |
Ремонт
Диагностика HP LaserJet M1120 MFP
✔ 540 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)
Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей
Срок проведения:
• 1 час - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность
Ремонт HP LaserJet M1120 MFP
✔ 1800 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов
Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика
Срок проведения:
• 24 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов
Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации
Выезд мастера
✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование
Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера
Доставка оборудования
✔ Москва - 400 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний
Для инженера
Повторяющийся дефект
⚠ Валы имеют свой радиус
💡 Для определяения неисправности потребуется отпечаток и линейка
✎ Смотри таблицу
| Период повторения | Вал |
| 26,7 мм | Ролик первичного заряда (картридж *оригинальный) |
| 29,1 мм | Магнитный вал (картридж *оригинальный) |
| 39,3 мм | Вал переноса заряда (узел переноса) |
| 56,2 мм | Прижимной вал (узел термозакрепления) |
| 56,5 мм | Термоплёнка (узел термозакрепления) |
| 75 мм | Фотовал (картридж) |
