Снят с производства | Снят с поддержки 31.01.2013
Запчасти и компоненты
| Производство | Описание | Инф. | Цена |
| Подача и захват бумаги |
| Canon | RL1-0269-000 - Площадка отделения бумаги из лотка подачи |
| Аналоги: | |||
| • CET | RC1-2038-000 - (CET1133) Площадка отделения бумаги из лотка подачи | 115 | |
| • Hi-Black | RC1-2038-000 - Площадка отделения бумаги из лотка подачи | 84 | |
| Canon | RM1-0644-000 - Ось узла захвата бумаги из лотка подачи, в сборе (ролик захвата в комплект не входит) |
| Canon | RM1-0645-000 - Муфта оси узла захвата бумаги из лотка подачи |

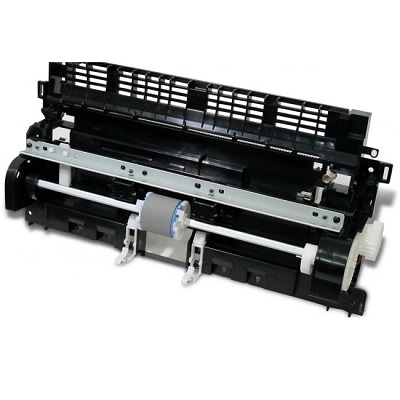

| HP | RM1-2091-020CN - Узел захвата бумаги, в сборе (площадка отделения из лотка подачи в комплект не входит) |
| Внутренние компоненты |
| HP | RC1-1953-000CN - Прижимной подшипник шестерни привода фотовала | 436 |
| Canon | RC1-2043-000 - Торсионная пружина |
| HP | RC1-2498-000CN - Защёлка сканера (левая) | 1087 |
| HP |
RC1-2499-000CN - Защелка сканера (правая) Снято с производства |
| Canon | RU5-0173-000 - Шестерня редуктора (159/90 зубов) |
| Canon | RU5-0174-000 - Шестерня редуктора (117 зубов) |
| Canon | RU5-0175-000 - Шестерня привода фотовала (108 зубов) |
| Canon | RU5-0176-000 - Шестерня редуктора (129 зубов) |
| Узел переноса |

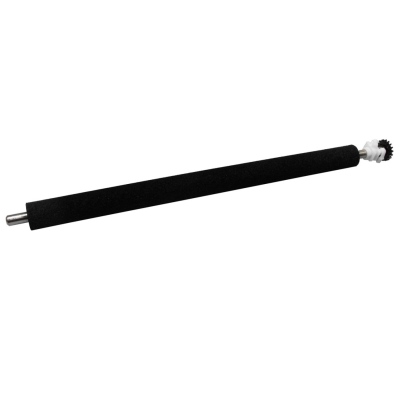

| HP | RM1-2093-000CN - Вал переноса заряда |
| Электронные компоненты |

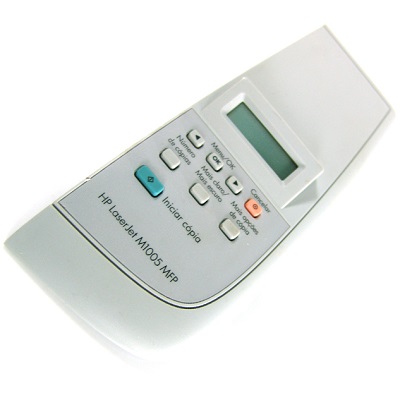

| HP | CB376-60101 - Панель управления, в сборе |

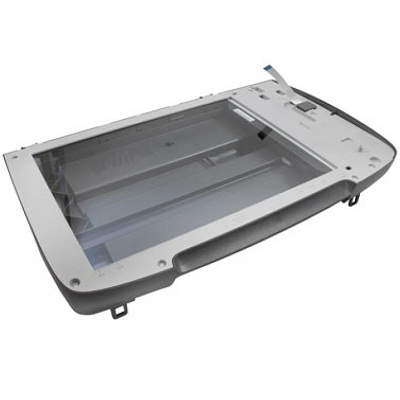

| HP | CB376-67901 - Планшетный сканер, в сборе (без крышки сканера и панели управления) | 15413 |

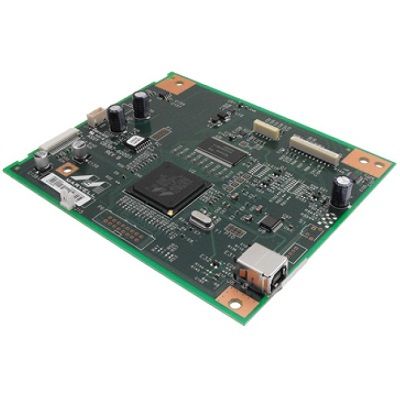

| HP | CB397-60001 - Плата форматтера | 9504 |
| HP | RK2-0799-000CN - Главный мотор |
| HP | RM1-2084-000CN - Блок лазера | 4751 |

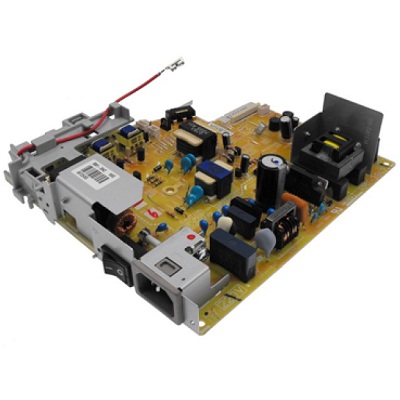

| HP | RM1-3942-000CN - Плата питания (220-240В) |
| Аналоги: | |||
| • CN | RM1-3942-000CN - Плата питания (220-240В) | ||
| HP | RM1-3943-000CN - Плата управления питанием |
| HP | 8121-0516 - Кабель питания (Европейский стандарт; розетка 220В; 1.9 метра; тёмно-серая изоляция) | - |
| Узел термозакрепления |
| Canon | RC1-2079-000 - Подшипник прижимного вала (1 шт. / в узле 2 шт.) |
| Аналоги: | |||
| • LaserTech | RC1-2079-CLN - Подшипник прижимного вала (1 шт. / в узле 2 шт.) | ||
| CET | RC1-2079-000 - (CET3876R) Комплект подшипников прижимного вала *2 шт. | 273 |
| Аналоги: | |||
| • Hi-Black | RC1-2079-000 - (BUSH-1010) Комплект подшипников прижимного вала *2 шт. | 67 | |
| Canon | RC1-2135-000 - Прижимной вал | 1571 |
| CN | RC1-6224-000 - Верхняя крышка узла термозакрепления, в сборе |
| HP | RG9-1494-FILM - Термоплёнка (смазка в комплекте) |
| CN | RM1-0656-HEAT - Нагревательный элемент узла термозакрепления (220В) |
| HP | RM1-3955-030CN - Печь, в сборе (220В) |
| Canon | RU5-0185-000 - Шестерня прижимного вала (29 зубов) | 308 |
| Аналоги: | |||
| • LaserTech | RU5-0185-CLN - Шестерня прижимного вала (29 зубов) | ||
| CET | CET3829 - Термоплёнка (смазка в комплекте) | 284 |
| Детали корпуса |
| HP |
7121-8285 - Логотип производителя Снято с производства |
| HP | CB376-00015 - Накладка на панель управления (Русский язык) | - |

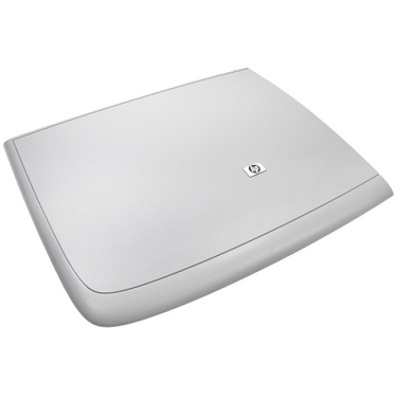

| HP | CB376-60105 - Крышка сканера |
| Canon | FC7-3621-000 - Клипса крышки доступа к картриджу |
| HP | RC2-1025-000CN - Левая крышка |
| HP | RC2-1026-000CN - Правая крышка | - |
| HP | RC2-1027-000CN - Крышка доступа к картриджу | - |
| HP |
RL1-1430-000CN - Передняя крышка Снято с производства | - |
| HP | RM1-0859-000CN - Выходной лоток для бумаги, в сборе | 1518 |
| HP |

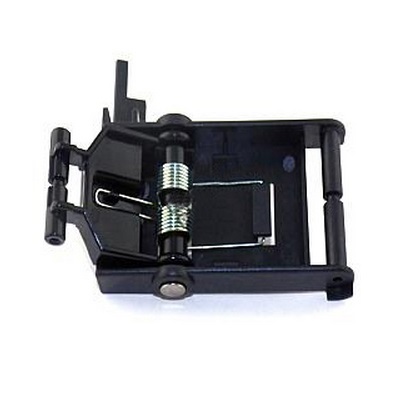

RM1-3953-000CN - Левая петля планшетного сканера, в сборе (соединяет верхнюю крышку принтера и нижнюю часть сканера) Снято с производства |
| HP |

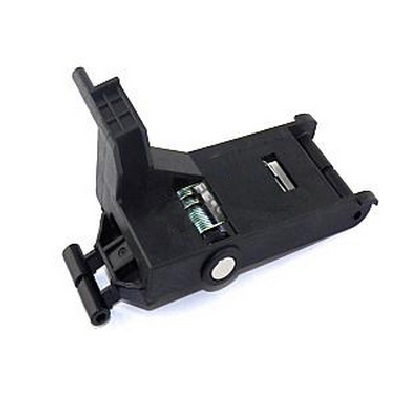

RM1-3954-000CN - Правая петля планшетного сканера, в сборе (соединяет верхнюю крышку принтера и нижнюю часть сканера) Снято с производства |
| HP |
RM1-4305-000CN - Входной лоток для бумаги, в сборе Снято с производства |
| HP | XA9-1495-000CN - Винт (M3X6) | - |
| Комплекты |
| HP | 5090-3379 - Салфетки для очистки от тонера |
| Документация |
| HP | CB376-90929 - Сервисная документация (Английский язык) | - |
Расходные материалы
Ремонт
Диагностика HP LaserJet M1005 MFP
✔ 540 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)
Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей
Срок проведения:
• 1 час - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность
Ремонт HP LaserJet M1005 MFP
✔ 1800 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов
Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика
Срок проведения:
• 24 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов
Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации
Выезд мастера
✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование
Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера
Доставка оборудования
✔ Москва - 400 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний
Для инженера
Повторяющийся дефект
Таблица диагностики валов принтера по периоду повторения дефектов
📝 Таблица для определения неисправности валов по периоду повторения дефектов🔍Как использовать таблицу:
- Сделайте тестовый отпечаток с видимым дефектом
- С помощью линейки точно измерьте расстояние между повторяющимися дефектами
- Найдите ближайшее значение в таблице ниже
- Проверьте указанный компонент на износ или повреждения
| Период повторения (мм) | Потенциальный проблемный компонент |
|---|---|
| 32 мм | Ролик первичного заряда (картридж) |
| 37,7 мм | Магнитный вал (картридж) |
| 41 мм | Прижимной вал (узел термозакрепления) |
| 46,3 мм | Вал переноса заряда (узел переноса) |
| 55,2 мм | Ролик захвата (узел подачи) |
| 56,5 мм | Термоплёнка (узел термозакрепления) |
| 76,3 мм | Фотовал (картридж) |
⚠️Важные заметки:
- Для точной диагностики используйте качественный тестовый отпечаток
- Измерения должны быть максимально точными (±1 мм может изменить диагноз)
- Перед заменой компонентов проверьте также состояние сопряженных деталей
