Снят с производства
Запчасти и компоненты
| Производство | Описание | Инф. | Цена |
| Узел автоматической подачи оригиналов |
| HP | 5851-4879 - Пружина площадки отделения бумаги из автоподатчика документов | 4567 |
| HP | CC355-40013 - Крышка роликов захвата в автоподатчике документов |

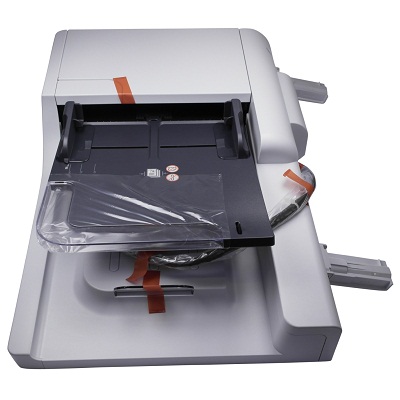

| HP | CF116-67910 - Узел автоматической подачи документов, в сборе |
| OEM | CF116-67910-01 - Шлейф от узла автоматической подачи документов к плате форматтера (14 жил) | 1179 |
| HP | L2718A - Комплект обслуживания узла подачи бумаги в автоподатчике документов (Ресурс: до 100,000 стр.) |
| HP | Q7404-40006 - Крышка автоподатчика документов |
| HP | Q7404-40020 - Откидная крышка автоподатчика документов (ограничитель выхода бумаги) | По запросу |
| HP |
Q7404-50007 - Кабель узла автоматической подачи документов Снято с производства | 5763 |
| Подача и захват бумаги |
| HP | CE530A - Дополнительный податчик документов (кассета на 500 листов в комплекте) |
| Canon | RC2-8532-000 - Ось привода ролика захвата бумаги из кассеты (лоток 2) |
| HP | RC2-8575-000CN - Площадка отделения бумаги из лотка ручной подачи (лоток 1) | 257 |
| HP | RL1-3167-000CN - Ролик захвата бумаги из кассеты (лоток 2, 3, 4) | 291 |
| HP | RL1-2412-000CN - Ролик захвата бумаги из лотка ручной подачи (лоток 1) |
| Аналоги: | |||
| • Hi-Black | RL1-2412-000CN - Ролик захвата бумаги из лотка ручной подачи (лоток 1) | ||
| • CET | RL1-2412-000CN - (CET5857) Ролик захвата бумаги из лотка ручной подачи *лоток 1 | 244 | |
| HP | RM1-3763-000CN - Ролик захвата бумаги из кассеты, в сборе (лоток 2, 3, 4) |
| Аналоги: | |||
| • CET | RM1-3763-000 - (CET3519) Ролик захвата бумаги из кассеты, в сборе *лоток 2, 3, 4 | 559 | |
| • Hi-Black | RM1-3763-000CN - Ролик захвата бумаги из кассеты, в сборе (лоток 2, 3, 4) | ||
| HP | RM1-6279-010CN - Кассета на 500 листов, в сборе (лоток 2; для HP LaserJet 500 MFP M525 / flow MFP 525 / Pro MFP M521 - лоток 3) |
| HP | RM1-6303-000CN - Площадка отделения бумаги из кассеты на 500 листов | 658 |
| Аналоги: | |||
| • CN | RM1-6303-000CN - Площадка отделения бумаги из кассеты на 500 листов | ||
| • CET | RM1-6303-000CN - (CET2425) Площадка отделения бумаги из кассеты на 500 листов | 497 | |
| HP | RM1-8505-020CN - Узел захвата бумаги из кассеты, в сборе (лоток 2) |
| HP | RM1-8512-010CN - Кассета на 500 листов, в сборе (лоток 2) |
| Внутренние компоненты |
| CET | CET2678 - Шестерня вала выхода бумаги (15 зубов) |
| HP | RK2-1499-000CN - Дополнительный вентилятор (FM2) |
| HP | RK2-2416-000CN - Вентилятор (правый) | 2164 |
| HP | RM1-6263-000CN - Нижняя направляющая подачи бумаги (для моделей с двухсторонней печатью) |
| HP | RM1-6270-020CN - Направляющая бумаги от узла подачи к узлу термозакрепления, в сборе (металлическая пластина с ребристыми пластиковыми рамками) |
| HP | RM1-6273-000CN - Направляющая (для моделей с двухсторонней печатью) |
| HP | RM1-8507-000CN - Узел регистрации, в сборе |
| CN | RU6-0945-000 - Шестерня привода фотовала (201 зуб) | По запросу |
| Узел переноса |
| HP | RM1-6321-000CN - Вал переноса заряда | 1698 |
| Электронные компоненты |
| HP | CC487A - Аналоговый факс-модуль 500 |
| HP | CD644-67932 - Панель управления, в сборе |
| HP | CF104-69003 - Плата форматтера |

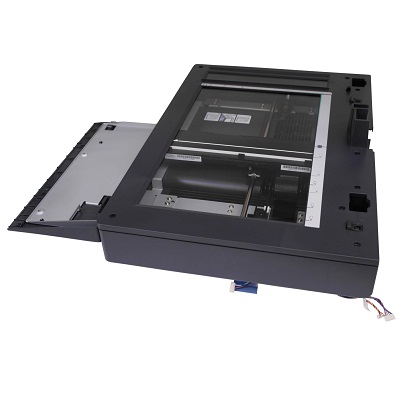

| HP | CF116-67918 - Планшетный сканер, в сборе (панель управления, крышка сканера и автоподатчика документов в комплект не входят) |
| HP | RK2-1490-000CN - Соленоид узла захвта бумаги из лотка ручной подачи (лоток 1) |
| HP | RK2-1492-000CN - Соленоид узла захвта бумаги из кассеты (лоток 2) |
| HP | RM1-6322-000CN - Блок лазера |
| HP | RM1-6520-000CN - Главный мотор | 3231 |
| HP | RM1-8514-020CN - Плата низковольтного питания |
| HP | RM1-8519-000CN - Плата высоковольтного питания |
| HP | RM1-8523-000CN - Мотор привода узла термозакрепления (M8002) |
| HP | RM1-8615-020CN - Плата контроллера напряжения |
| Узел термозакрепления |
| CN | BUSHING-P3015 - Подшипник прижимного вала |
| CET | CET2671 - Левый подшипник вала выхода бумаги |
| CET | CET2672 - Правый подшипник вала выхода бумаги |
| CET | CET2674 - Вал выхода бумаги из узла термозакрепления (4 резинки на металлической оси) |
| CET | CET2733 - Шестерня узла термозакрепления (20 зубов) | 239 |
| CET | CET2620 - Прижимной вал | 1474 |
| Аналоги: | |||
| • LT | LPR-P3015 - Прижимной вал | ||
| • Hi-Black | LPR-P3015 - Прижимной вал | ||
| Canon | RC2-8468-000 - Левый подшипник пластикового вала выхода бумаги из узла термозакрепления |
| CET | RM1-6274-TH - (CET0300) Термистор узла термозакрепления | - |
| HP | RM1-6311-000CN - Вал выхода бумаги из узла термозакрепления (4 резинки на пластиковой оси) |
| HP | RM1-6319-FILM - Термоплёнка (смазка в комплекте) |
| HP | RM1-8508-010CN - Печь, в сборе (220В) | 19921 |
| CET | RU6-8293-000CN - (CET2732) Шестерня прижимного вала *29 зубов | 262 |
| CET | RM1-8508-HEAT - (CET2731) Нагревательный элемент узла термозакрепления *220В | 2311 |
| Детали корпуса |
| HP | CF338A - Мобильный стенд (тумба) | По запросу |
| HP | Q7404-60029 - Петля модуля сканера |
| HP | RC2-7673-000CN - Задняя правая крышка |
| HP | RC2-7675-000CN - Крышка правой ручки |
| HP | RM1-6325-000CN - Внутренняя часть лотка ручной подачи бумаги, в сборе (лоток 1 / включает в себя передвижные ограничители формата бумаги) |
| HP | RM1-8518-000CN - Задняя крышка, в сборе |
| Комплекты |
| Аналоги: | |||
| • CET | CF116-67903 - (CET2755U) Комплект для технического обслуживания *220В | 14026 | |
| • Hi-Black | CF116-67903 - Комплект для технического обслуживания (220В) | ||
| Документация |
| HP | CF116-90902 - Сервисная документация (Английский язык; 05/2012) | - |
Расходные материалы
Ремонт
Диагностика HP LaserJet 500 MFP M525dn
✔ 900 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)
Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• Диагностируем узел автоматической подачи документов
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей
Срок проведения:
• 1 час - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность
Ремонт HP LaserJet 500 MFP M525dn
✔ 3000 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов
Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика
Срок проведения:
• 24 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов
Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации
Выезд мастера
✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование
Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера
Доставка оборудования
✔ Москва - 800 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний
Для инженера
Повторяющийся дефект
Таблица диагностики валов принтера по периоду повторения дефектов
📝 Таблица для определения неисправности валов по периоду повторения дефектов🔍Как использовать таблицу:
- Сделайте тестовый отпечаток с видимым дефектом
- С помощью линейки точно измерьте расстояние между повторяющимися дефектами
- Найдите ближайшее значение в таблице ниже
- Проверьте указанный компонент на износ или повреждения
| Период повторения (мм) | Потенциальный проблемный компонент |
|---|---|
| 38 мм | Ролик первичного заряда (картридж) |
| 43.6 мм | Вал переноса заряда (узел переноса) |
| 50 мм | Магнитный вал (картридж) |
| 76 мм | Термоплёнка (узел термозакрепления) |
| 79 мм | Прижимной вал (узел термозакрепления) |
| 95 мм | Фотовал (картридж) |
⚠️Важные заметки:
- Для точной диагностики используйте качественный тестовый отпечаток
- Измерения должны быть максимально точными (±1 мм может изменить диагноз)
- Перед заменой компонентов проверьте также состояние сопряженных деталей
