Снят с производства | Снят с поддержки 29.02.2008
Запчасти и компоненты
| Производство | Описание | Инф. | Цена |
| Узел автоматической подачи оригиналов |
| HP |
C9143-60102 - Лоток подачи бумаги автоподатчика документов Снято с производства | - |
| HP |
C9143-60109 - Автоподатчик документов и крышка планшетного сканера, в сборе (лоток автоподатчика в комплекте) Снято с производства | - |
| HP |

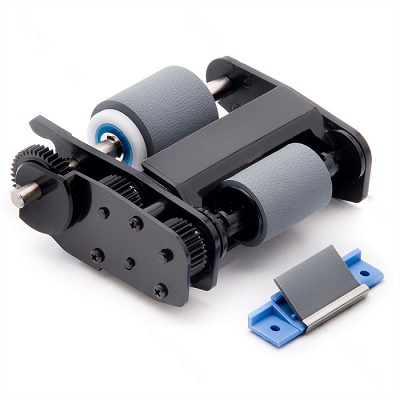

CB414-67918 - Комплект из узла захвата / подачи бумаги и площадки отделения в автоподатчике документов --- Состав: CC334-60068 - Узел захвата (1) Q2665-60125 - Площадка отделения (1) --- |

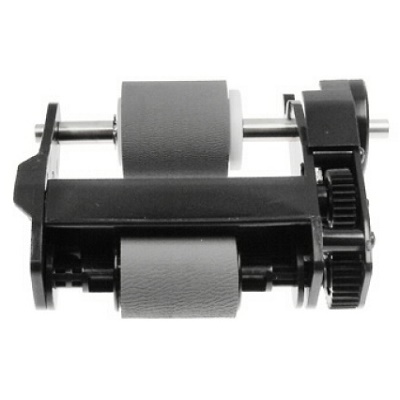

| HP | CC334-60068 - Узел захвата бумаги из автоподатчика документов, в сборе (основание) | 1913 |
| HP | Q2665-60125 - Площадка отделения бумаги из автоподатчика документов, в сборе |
| Аналоги: | |||
| • Hi-Black | Q2665-60125 - Площадка отделения бумаги из автоподатчика документов, в сборе | ||
| GP | CB534-60112 - Лоток подачи бумаги автоподатчика документов (цвет: тёмно-серый) |
| Подача и захват бумаги |
| HP |
RF0-1014-020CN - Площадка отделения бумаги из лотка подачи В сервисной документации: - HP LJ 1150/1300 (Q1334-90928) обозначен ресурс в 50,000 стр. |
| Аналоги: | |||
| • Hi-Black | RF0-1014-020CN - Площадка отделения бумаги из лотка подачи | ||
| HP |
RG0-1005-000CN - Узел ролика подачи бумаги, в сборе Снято с производства |
| HP |
RG0-1007-020CN - Ось узла захвата, в сборе (ролик захвата бумаги из лотка подачи в комплект не входит) Снято с производства |
| HP |
RG0-1020-000CN - Шестерня (в сборе) привода оси узла захвата Снято с производства |
| Аналоги: | |||
| • HP | RM1-0551-000CN - Шестерня (в сборе) привода оси узла захвата | По запросу | |
| HP | RG0-1121-000CN - Лоток подачи бумаги, в сборе (включает в себя передвижной ограничитель для бумаги; пылезащитная крышка в комплект не входит) |
| HP | RG0-1122-000CN - Верхняя часть входного лотка для подачи бумаги, в сборе (пылезащитная крышка) |
| HP |
RH7-5315-000CN - Соленоид Снято с производства |
| Canon | RA0-1063-000 - Флажок датчика наличия бумаги в лотке подачи | - |
| Canon | RA0-1066-000 - Держатель площадки отделения бумаги в узле основной подачи |
| Canon | RA0-1067-020 - Пластиковый держатель ролика захвата бумаги из лотка подачи | - |
| HP | RA0-1068-000CN - Защёлка на оси узла захвата |
| Canon |
RA0-1070-000 - Правый кулачок оси узла захвата бумаги Снято с производства |
| Canon | RA0-1071-000 - Левый кулачок оси узла захвата бумаги |
| Внутренние компоненты |
| HP |
RA0-1035-000CN - Торсионная пружина (обеспечивает высокое напряжение картриджу) Снято с производства | По запросу |
| HP | RA0-1072-000CN - Пластина заземления |
| HP | RA0-1089-000CN - Шестерня (17 зубов) металлического вала выхода с 2 резинками |
| HP | RA0-1128-000CN - Прокладка (устанавливаются между металлическим основанием и платой контроллера напряжения) |
| HP | RA0-1169-000CN - Пружина сжатия рычага блока лазера |
| HP | RA0-1172-000CN - Шестерня (17 зубов) на чёрном пластиковом рычаге / кронштейне |
| HP | RA0-1173-000CN - Держатель рычага |
| HP | RA0-1176-000CN - Большая шестерня (69 зубов) с ребрами и 6 небольшими отверстиями |
| HP | RA0-1182-000CN - Рычаг блока лазера |
| HP |
RA0-1200-000CN - Торсионная пружина (обеспечивает высокое напряжение картриджу) Снято с производства |
| Canon | RA0-1062-000 - Защёлка площадки отделения бумаги из лотка подачи | - |
| HP | RF0-1003-000CN - Вал выхода бумаги (2 резинки на металлической оси) |
| HP |
RG0-1001-040CN - Правая боковая пластина, в сборе Снято с производства |
| HP |
RY7-5081-000CN - Шестерня (в сборе, пружина в комплекте) привода оси узла подачи Снято с производства |
| HP | WT2-5694-000CN - Зажим для кабеля |
| Canon | RA0-1057-000 - Торсионная пружина в узле захвата бумаги | - |
| HP | RA0-1060-000CN - Пружина площадки отделения бумаги | - |
| HP | RA0-1061-000CN - Пружина пластины подачи бумаги |
| Canon | RA0-1064-000 - Пластина заземления в лотке подачи | - |
| HP |
RA0-1065-000CN - Рычаг в узле основной подачи бумаги Снято с производства |
| Canon | RA0-1037-000 - Рама |
| Canon | RA0-1047-000 - Шестерня (31/19 зубов) |
| Canon | RA0-1049-000 - Храповик |
| HP | RA0-1050-000CN - Пружина |
| HP | RA0-1199-000CN - Пружина ограничителей формата бумаги на пластине поднятия бумаги в узле подачи |
| Узел переноса |
| Canon |
RA0-1036-000 - Подшипник вала переноса заряда (левый, пружина в комплект не входит) Снято с производства |
| HP | RG9-1483-000CN - Вал переноса заряда |
| Canon | RA0-1038-000 - Выпрямитель статического заряда | - |
| Canon | RA0-1039-000 - Пластина заземления | - |
| Canon | RA0-1040-000 - Пружина в узле переноса | - |
| Canon | RA0-1158-000 - Пружина в узле переноса | - |
| Canon | RA0-1044-000 - Металлическая направляющая бумаги в узле переноса | - |
| Электронные компоненты |
| HP | C7044-69001 - Блок лазера |
| HP | C7842A - Модуль памяти (8MB, 100-pin, SDRAM DIMM) |
| HP | C7843A - Модуль памяти (16MB, 100-pin, SDRAM DIMM) |
| HP | C7845A - Модуль памяти (32MB, 100-pin, SDRAM DIMM) |
| HP | C9124-60103 - Сканер, в сборе (панель управления, крышка сканера в комплект не входят) | По запросу |
| HP |
Q1887A - Модуль памяти (64MB, SDRAM DIMM) Снято с производства | - |
| HP |
Q7708A - Модуль памяти (64MB, 100-pin, SDRAM DIMM) Снято с производства | По запросу |
| HP | RG0-1072-000CN - Плата датчика наличия бумаги в узле протяжки (флажок в комплект не входит) |
| HP | RG0-1082-000CN - Датчик выхода бумаги (флажок в комплект не входит) |

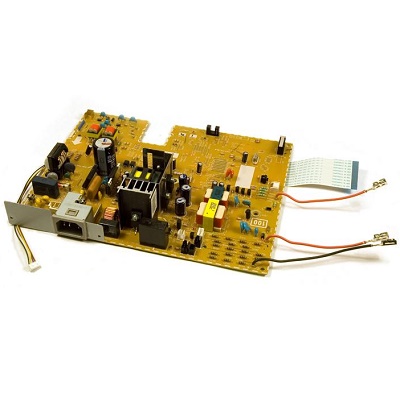

| HP | RG0-1118-050CN - Плата контроллера напряжения (220В) |
| HP | RH7-1473-020CN - Главный мотор |
| Canon |
RG0-1138-000 - Плата питания, в сборе (220В) Снято с производства |
| Узел термозакрепления |
| Canon | RA0-1094-000 - Подшипник прижимного вала (полукольцо) |
| HP |
RA0-1104-000CN - Подшипник (фиксатор) металлического вала выхода с 2 резинками Снято с производства |
| Canon | RF0-1002-000 - Прижимной вал | 1205 |
| Canon | RG9-1492-000 - Узел термозакрепления (220В) |
| Canon | RF0-1004-040 - Верхний вал выхода бумаги |
| HP | RG0-1010-000CN - Узел выхода бумаги из узла термозакрепления, в сборе |
| HP | RG9-1494-040CN - Печь, в сборе (220В) | 8701 |
| HP | RG9-1494-FILM - Термоплёнка (смазка в комплекте) |
| CN | RG9-1494-HEAT - Нагревательный элемент узла термозакрепления |
| Canon | RA0-1101-000 - Рычаг узла термозакрепления (правый) |
| Canon | RA0-1100-000 - Рычаг узла термозакрепления (левый) |
| Canon |
RA0-1111-000 - Ролик выхода бумаги (пластиковый / гладкий) Снято с производства |
| Canon |
RA0-1112-000 - Ролик выхода бумаги (пластиковый / ребристый) Снято с производства | - |
| HP | RA0-1115-000CN - Пружина ролика выхода бумаги (пластиковый / гладкий) |
| HP | RA0-1116-000CN - Пружина ролика выхода бумаги (пластиковый / ребристый) |
| Canon | RA0-1117-000 - Подшипник верхнего вала выхода бумаг | - |
| Canon | RA0-1118-000 - Шестерня (19 зубов) верхнего вала выхода бумаг | - |
| Canon |
RA0-1090-000 - Пружина рычага печки Снято с производства |
| Canon | RA0-1091-000 - Направляющая выхода бумаги из узла термозакрепления |
| Canon | RA0-1092-000 - Прижимная пластина рычага узла термозакрепления (левая) | - |
| Canon | RA0-1093-000 - Прижимная пластина рычага узла термозакрепления (правая) | - |
| Canon | RA0-1096-000 - Направляющая бумаги перед узлом термозакрепления | - |
| HP | RA0-1099-000CN - Пружина датчика выхода бумаги из узла термозакрепления |
| Canon | RA0-1103-000 - Пружина прижимной пластины рычага узла термозакрепления | - |
| Canon | RA0-1105-000 - Флажок верхней крышки узла термозакрепления | - |
| Canon | RA0-1106-000 - Рычаг флажка выхода бумаги из узла термозакрепления (левый) |
| Canon | RA0-1107-000 - Рычаг флажка выхода бумаги из узла термозакрепления (правый) |
| Canon | RA0-1108-000 - Верхняя крышка узла термозакрепления | - |
| Canon |
RA0-1110-000 - Флажок выхода бумаги из узла термозакрепления Снято с производства |
| Canon | RA0-1189-000 - Защёлка пружины прижимной пластины рычага узла термозакрепления | - |
| Canon | RA0-1121-000 - Контактная пластина в узле термозакрепления | - |
| Детали корпуса |
| HP | 0515-2908 - Винт (M3X6) | - |
| HP |
C9126-40014 - Накладка на панель управления (Русский язык) Снято с производства | - |
| HP | RA0-1003-000CN - Резиновая ножка |
| HP | RA0-1127-000CN - Металлическое основание для платы контроллера напряжения |
| HP | RA0-1197-000CN - Резиновая ножка |
| HP |
RG0-1113-000CN - Левая крышка (петля а комплекте) Снято с производства | По запросу |
| HP |
RG0-1115-040CN - Крышка доступа к картриджу Снято с производства |
| Canon | XB4-7300-809 - Винт (M3X8) |
| Canon | XA9-1292-000 - Винт (M4X14) | - |
| Комплекты |
| HP | RY7-5082-000CN - Набор винтов (включает в себя 9 пакетов с винтами различной формы) | По запросу |
| Документация |
| HP | C9124-90948 - Сервисная документация (Английский язык; 03/2002) | - |
Расходные материалы
| Картридж | Модели аппаратов | Цвет | Заправка | Восстано- вление | Замена чипа | Оригинальный | Совместимый |
| C7115A | HP LaserJet 1000 / 1005 / 1200 / 1220 / 3300 / 3310 / 3320 / 3330 / 3380 (Картридж / 2,500 стр.) |
● | 400 | - | - | 4913 | - |
| C7115X | HP LaserJet 1000 / 1005 / 1200 / 1220 / 3300 / 3310 / 3320 / 3330 / 3380 (Картридж / 3,500 стр.) |
● | 440 | - | - | - |
Ремонт
Диагностика HP LaserJet 3330
✔ 630 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)
Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел автоматической подачи документов
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей
Срок проведения:
• 1 час - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность
Ремонт HP LaserJet 3330
✔ 2100 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов
Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика
Срок проведения:
• 24 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов
Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации
Выезд мастера
✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование
Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера
Доставка оборудования
✔ Москва - 600 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний
Для инженера
Повторяющийся дефект
Таблица диагностики валов принтера по периоду повторения дефектов
📝 Таблица для определения неисправности валов по периоду повторения дефектов🔍Как использовать таблицу:
- Сделайте тестовый отпечаток с видимым дефектом
- С помощью линейки точно измерьте расстояние между повторяющимися дефектами
- Найдите ближайшее значение в таблице ниже
- Проверьте указанный компонент на износ или повреждения
| Период повторения (мм) | Потенциальный проблемный компонент |
|---|---|
| 37,7 мм | Магнитный вал (картридж) |
| 37,7 мм | Вал переноса заряда (узел переноса) |
| 45,2 мм | Вал переноса заряда (узел переноса) |
| 55,1 мм | Ролик захвата (узел подачи) |
| 56,5 мм | Термоплёнка (узел термозакрепления) |
| 62,8 мм | Прижимной вал (узел термозакрепления) |
| 75,4 мм | Фотовал (картридж) |
⚠️Важные заметки:
- Для точной диагностики используйте качественный тестовый отпечаток
- Измерения должны быть максимально точными (±1 мм может изменить диагноз)
- Перед заменой компонентов проверьте также состояние сопряженных деталей
