Снят с производства | Снят с поддержки 30.04.2008
Запчасти и компоненты
| Производство | Описание | Инф. | Цена |
| Подача и захват бумаги |
| HP |
RF0-1014-020CN - Площадка отделения бумаги из лотка подачи В сервисной документации: - HP LJ 1150/1300 (Q1334-90928) обозначен ресурс в 50,000 стр. |
| Аналоги: | |||
| • Hi-Black | RF0-1014-020CN - Площадка отделения бумаги из лотка подачи | ||
| HP |
RG0-1007-020CN - Ось узла захвата, в сборе (ролик захвата бумаги из лотка подачи в комплект не входит) Снято с производства |
| HP |
RH7-5315-000CN - Соленоид Снято с производства |
| HP |
RL1-0303-000CN - Ролик захвата бумаги из лотка подачи В сервисной документации: - HP LJ 1150/1300 (Q1334-90928) обозначен ресурс в 50,000 стр. |
| Аналоги: | |||
| • CN | RL1-0303-000CN - Ролик захвата бумаги из лотка подачи | По запросу | |
| • CET | RL1-0303-000CN - (CET0392) Ролик захвата бумаги из лотка подачи | ||
| HP |

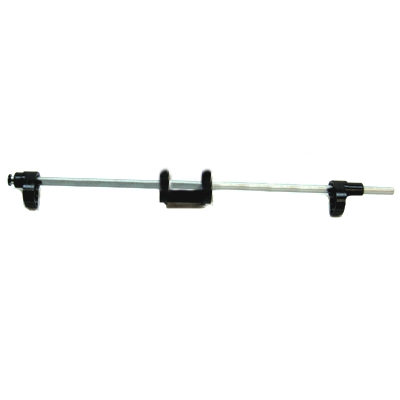

RM1-0533-000CN - Ось узла захвата, в сборе (ролик захвата бумаги из лотка подачи в комплект не входит) Снято с производства | По запросу |
| HP | RM1-0551-000CN - Шестерня (в сборе) привода оси узла захвата | По запросу |
| Аналоги: | |||
| • HP |
RG0-1020-000CN - Шестерня (в сборе) привода оси узла захвата Снято с производства | ||
| HP | RM1-0556-020CN - Узел выхода бумаги из печки, в сборе (Включает: опорную пластиковую раму, вал выхода с шестерней и 4 прижимных ролика с пружинами) | По запросу |
| Canon | RA0-1066-000 - Держатель площадки отделения бумаги в узле основной подачи |
| Canon | RA0-1067-020 - Пластиковый держатель ролика захвата бумаги из лотка подачи | - |
| HP | RA0-1068-000CN - Защёлка на оси узла захвата |
| Canon |
RA0-1070-000 - Правый кулачок оси узла захвата бумаги Снято с производства |
| Canon | RA0-1071-000 - Левый кулачок оси узла захвата бумаги |
| HP | RM1-0553-000CN - Лоток подачи бумаги, в сборе (включает в себя передвижной ограничитель для бумаги; пылезащитная крышка в комплект не входит) | 665 |
| Аналоги: | |||
| • HP | RG0-1013-000CN - Лоток подачи бумаги, в сборе (включает в себя передвижной ограничитель для бумаги; пылезащитная крышка в комплект не входит) | ||
| Внутренние компоненты |
| HP |
RA0-1035-000CN - Торсионная пружина (обеспечивает высокое напряжение картриджу) Снято с производства | По запросу |
| HP | RA0-1176-000CN - Большая шестерня (69 зубов) с ребрами и 6 небольшими отверстиями |
| HP |
RA0-1200-000CN - Торсионная пружина (обеспечивает высокое напряжение картриджу) Снято с производства |
| Canon | RA0-1062-000 - Защёлка площадки отделения бумаги из лотка подачи | - |
| Canon | RA0-1057-000 - Торсионная пружина в узле захвата бумаги | - |
| HP | RA0-1060-000CN - Пружина площадки отделения бумаги | - |
| HP | RA0-1061-000CN - Пружина пластины подачи бумаги |
| HP |
RA0-1065-000CN - Рычаг в узле основной подачи бумаги Снято с производства |
| HP | RA0-1050-000CN - Пружина |
| HP | RA0-1199-000CN - Пружина ограничителей формата бумаги на пластине поднятия бумаги в узле подачи |
| HP |
RM1-0530-000CN - Направляющая подачи бумаги, в сборе Снято с производства |
| Узел переноса |
| HP |
RM1-0550-000CN - Вал переноса заряда В сервисной документации: - HP LJ 1150/1300 (Q1334-90928) обозначен ресурс в 50,000 стр. |
| Электронные компоненты |
| HP | 5063-1257 - Интерфейсный кабель Bi-Tronics (тип A (DB-25) / тип B (36-pin); 3.0 метра) |
| HP | 8120-6811 - Кабель питания (Европейский стандарт; розетка 220В; 2.3 метра; серая изоляция) | - |
| HP | 8121-1036 - Интерфейсный кабель USB 2.0 (тип A/B; 0.6 метра; чёрная изоляция) | - |
| HP | C7842A - Модуль памяти (8MB, 100-pin, SDRAM DIMM) |
| HP | C7843A - Модуль памяти (16MB, 100-pin, SDRAM DIMM) |
| HP | C7845A - Модуль памяти (32MB, 100-pin, SDRAM DIMM) |
| HP |
J6035G - Внешний сервер печати (Jetdirect 175x; Fast Ethernet, 802.3, RJ-45, 10/100Base-TX, USB) Снято с производства | По запросу |
| HP | Q1890-60001 - Плата форматтера |
| HP |
Q7708A - Модуль памяти (64MB, 100-pin, SDRAM DIMM) Снято с производства | По запросу |

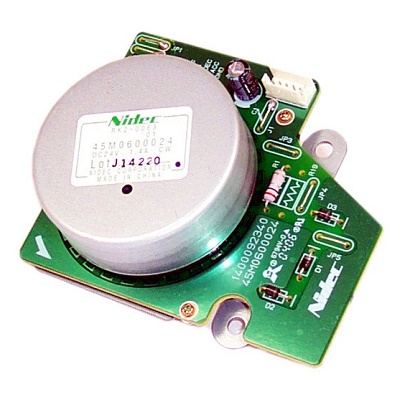

| HP | RK2-0063-000CN - Главный мотор |

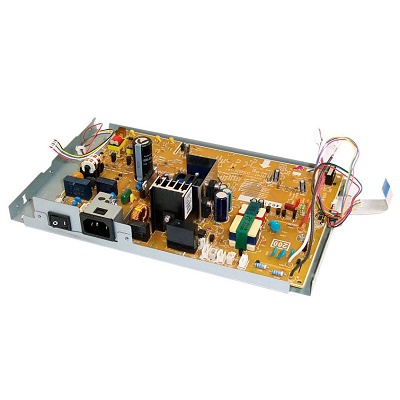

| HP | RM1-0565-060CN - Плата контроллера напряжения (220В) |

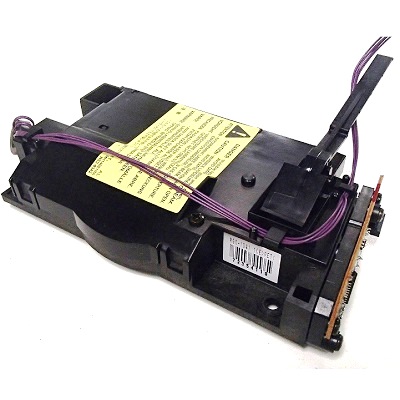

| HP | RM1-0710-000CN - Блок лазера |
| HP | 5063-1256 - Интерфейсный кабель Bi-Tronics (тип A (DB-25) / тип B (36-pin); 2.0 метра) | - |
| HP | 8121-0539 - Интерфейсный кабель USB (тип A/B; 2 метра) | - |
| HP | RM1-0549-060CN - Панель управления, в сборе |
| Узел термозакрепления |
| LT | DPT-FILM-087 - Термоплёнка |
| LT | DPT-FILM-087-20 - Термоплёнка (упаковка из 20 шт.) |
| Canon |
FU5-0703-000 - Шестерня (17 зубов) привода узла термозакрепления Снято с производства |
| Аналоги: | |||
| • CN | FU5-0703-000 - Шестерня (17 зубов) привода узла термозакрепления | ||
| Canon | RA0-1005-000 - Шестерня (17 зубов) привода узла термозакрепления, в сборе | По запросу |
| Аналоги: | |||
| • CN | RA0-1005-000 - Шестерня (17 зубов) привода узла термозакрепления | По запросу | |
| HP | RA0-1088-000CN - Шестерня прижимного вала (29 зубов) |
| Canon | RA0-1094-000 - Подшипник прижимного вала (полукольцо) |
| Canon | RA0-1095-000 - Подшипник прижимного вала (кольцо) |
| Аналоги: | |||
| • CN | RA0-1095-000 - Подшипник прижимного вала (кольцо) | ||
| • CET | RA0-1095-000 - (CET0867) Подшипник прижимного вала *кольцо, упаковка из 10 шт. | По запросу | |
| • Canon | RA0-1095-000 (10 pack) - Подшипник прижимного вала (кольцо, упаковка из 10 шт.) | По запросу | |
| • CET | RA0-1095-000 (10 pack) - (CET0867) Подшипник прижимного вала *кольцо, упаковка из 10 шт. | По запросу | |
| Canon | RF0-1002-000 - Прижимной вал |
| HP | RG9-1494-FILM - Термоплёнка (смазка в комплекте) |
| HP |
RM1-0716-030CN - Печь, в сборе (220В) В сервисной документации: - HP LJ 1150/1300 (Q1334-90928) обозначен ресурс в 50,000 стр. |
| Аналоги: | |||
| • ELP | RM1-0716-030CN - (FUS-HP-RM1-0716-1) Печь, в сборе *220В | ||
| CN | RM1-1461-HEAT - Нагревательный элемент узла термозакрепления (220В) |
| Canon | RA0-1101-000 - Рычаг узла термозакрепления (правый) |
| Canon | RA0-1100-000 - Рычаг узла термозакрепления (левый) |
| Canon | RA0-1189-000 - Защёлка пружины прижимной пластины рычага узла термозакрепления | - |
| Детали корпуса |
| HP | RA0-1003-000CN - Резиновая ножка |
| HP |
RA0-1023-000CN - Соединитель / направляющая крышки доступа к картриджу Снято с производства |
| HP |
RA0-1185-000CN - Корпус (левое металлическое основание для монтажа и поддержки печки) Снято с производства | - |
| HP |
RA0-1186-000CN - Корпус (правое металлическое основание для монтажа и поддержки печки) Снято с производства | - |
| HP |
RM1-0543-030CN - Крышка доступа к картриджу в сборе (без логотипа производителя) Снято с производства |
| Canon | XB4-7300-809 - Винт (M3X8) |
| HP | RM1-0552-000CN - Верхняя крышка, в сборе | - |
| HP |
RM1-0554-000CN - Верхняя часть входного лотка для подачи бумаги, в сборе (пылезащитная крышка) Снято с производства |

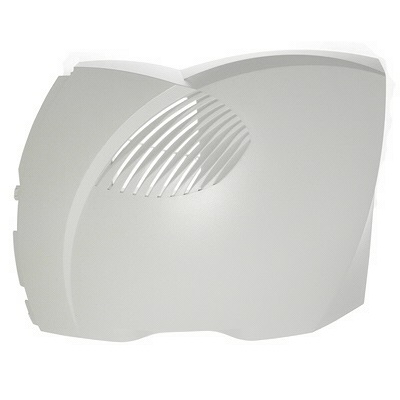

| HP | RC1-1822-000CN - Правая крышка |
| Комплекты |
| HP | 5090-3379 - Салфетки для очистки от тонера |
| HP | RY7-5082-000CN - Набор винтов (включает в себя 9 пакетов с винтами различной формы) | По запросу |
| Документация |
| HP | Q1334-90928 - Сервисная документация (Английский язык; 4/2003) | - |
Расходные материалы
| Картридж | Модели аппаратов | Цвет | Заправка | Восстано- вление | Замена чипа | Оригинальный | Совместимый |
| Q2613A | HP LaserJet 1300 (Картридж / 2,500 стр.) |
● | 480 | - | - | 6678 | |
| Q2613X | HP LaserJet 1300 (Картридж / 4,000 стр.) |
● | 570 | - | 200 |
Ремонт
Диагностика HP LaserJet 1300
✔ 450 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)
Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей
Срок проведения:
• 30 минут - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность
Ремонт HP LaserJet 1300
✔ 1500 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов
Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика
Срок проведения:
• 4 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов
Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации
Выезд мастера
✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование
Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера
Доставка оборудования
✔ Москва - 400 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний
Для инженера
Повторяющийся дефект
Таблица диагностики валов принтера по периоду повторения дефектов
📝 Таблица для определения неисправности валов по периоду повторения дефектов🔍Как использовать таблицу:
- Сделайте тестовый отпечаток с видимым дефектом
- С помощью линейки точно измерьте расстояние между повторяющимися дефектами
- Найдите ближайшее значение в таблице ниже
- Проверьте указанный компонент на износ или повреждения
| Период повторения (мм) | Потенциальный проблемный компонент |
|---|---|
| 37,7 мм | Магнитный вал (картридж) |
| 37,7 мм | Вал переноса заряда (узел переноса) |
| 45,2 мм | Вал переноса заряда (узел переноса) |
| 55,1 мм | Ролик захвата (узел подачи) |
| 56,5 мм | Термоплёнка (узел термозакрепления) |
| 62,8 мм | Прижимной вал (узел термозакрепления) |
| 75,4 мм | Фотовал (картридж) |
⚠️Важные заметки:
- Для точной диагностики используйте качественный тестовый отпечаток
- Измерения должны быть максимально точными (±1 мм может изменить диагноз)
- Перед заменой компонентов проверьте также состояние сопряженных деталей
