Canon i-SENSYS MF411dw



Canon i-SENSYS MF411dw
Код производителя: 0291C022
Тип устройства: МФУ
Функция печати: да
Функция копирования: да
Функция сканирования: да
Цветность печати: черно-белая
Технология печати: лазерная
Максимальный формат: А4
Скорость печати: 33 стр./мин.
Нагрузка в месяц: 50000 стр.

Снят с производства

Запчасти и компоненты

Производство Описание Инф. Цена
Узел автоматической подачи оригиналов
Canon
FC7-6189-000 - Ролик захвата бумаги в автоподатчике документов
Аналоги:
• CET FC7-6189-000 - (DGP0606) Ролик захвата бумаги в автоподатчике документов
254 ⃏
• GP FC7-6189-000 - Ролик захвата бумаги в автоподатчике документов
Canon
FC7-6297-000 - Площадка (накладка) отделения бумаги из автоподатчика документов
Аналоги:
• GP FC7-6297-000 - Площадка (накладка) отделения бумаги из автоподатчика документов
Canon
FL2-6637-000 - Ролик подачи бумаги в автоподатчике документов
Аналоги:
• GP FL2-6637-000 - Ролик подачи бумаги в автоподатчике документов
• CET FL2-6637-000 - (DGP0610) Ролик подачи бумаги в автоподатчике документов
275 ⃏

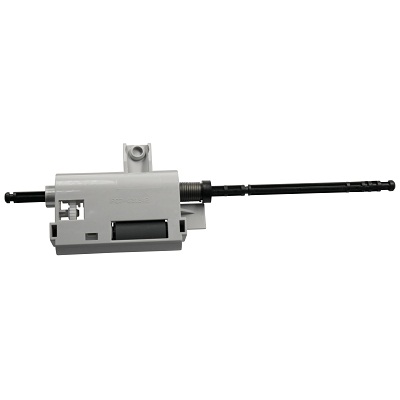

Canon FM1-K027-000 - Узел захвата / подачи бумаги в автоподатчике документов, в сборе
Подача и захват бумаги
Canon FM3-9798-000 - Кассета на 500 листов, в сборе (лоток 2)
Canon RC1-3481-000 - Шкив в узле захвата бумаги
Canon RC2-6130-000 - Вспомогательный ролик протяжки бумаги из кассеты (лоток 2)
605 ⃏
HP RC2-6131-000CN - Правый подшипник ролика захвата бумаги из кассеты (лоток 2)
Canon RC2-6133-000 - Ось привода ролика захвата бумаги из кассеты (лоток 2)
454 ⃏
Canon RC2-6136-000 - Ось привода ролика захвата бумаги из лотка ручной подачи (лоток 1)
HP RC2-8263-000CN - Левый подшипник ролика захвата бумаги из кассеты (лоток 2)
Canon RK2-2729-000 - Соленоид узла захвата бумаги из кассеты (лоток 2)
HP RK2-2731-000CN - Соленоид узла захвата бумаги из лотка ручной подачи (лоток 1)
HP RK2-2733-000CN - Соленоид узла двухсторонней печати
HP
RL1-2115-000CN - Площадка отделения бумаги из лотка ручной подачи (лоток 1)
Аналоги:
• Hi-Black RL1-2115-000CN - Площадка отделения бумаги из лотка ручной подачи (лоток 1)
HP
RL1-2120-000CN - Ролик захвата бумаги из лотка ручной подачи (лоток 1)
Аналоги:
• CN RL1-2120-000CN - Ролик захвата бумаги из лотка ручной подачи (лоток 1)
По запросу
• HP RL1-3307-000CN - Ролик захвата бумаги из лотка ручной подачи (лоток 1)
1991 ⃏
HP RM1-1301-000CN - Шестерня (в сборе) привода оси узла захвата из кассеты на 250 листов (лоток 2)
115 ⃏
HP RM1-4275-020CN - Шестерня привода оси узла захвата из лотка ручной подачи, в сборе (лоток 1)
HP RM1-6350-000CN - Датчик наличия бумаги в лотке ручной подачи (лоток 1)
HP
RM1-6414-000CN - Ролик захвата бумаги из кассеты на 250 листов (лоток 2)
650 ⃏
Аналоги:
• CET RM1-6414-000CN - (CET3690) Ролик захвата бумаги из кассеты на 250 листов *лоток 2
163 ⃏
• Hi-Black RM1-6414-000CN - Ролик захвата бумаги из кассеты на 250 листов (лоток 2)
• LaserTech RM1-6414-CLN - Ролик захвата бумаги из кассеты на 250 листов (лоток 2)
HP RM1-6454-000CN - Площадка отделения бумаги из кассеты на 500 листов (лоток 2*, лоток 3**)
* Canon MF-411 / 418 / 419 / iR 1133
** HP LaserJet P2035 / P2055
CET RL1-2120-000 / RL1-3307-000 - (CET3689R) Ролик захвата бумаги из лотка ручной подачи *лоток 1
110 ⃏
Внутренние компоненты
Canon RC2-6042-000 - Рама шестерни привода фотовала
Canon RC2-6198-000 - Рычаг крышки доступа к картриджу
Canon RC2-6217-000 - Крышка шестерни привода фотовала
Canon
RC2-6237-000 - Подшипник вала выхода бумаги
142 ⃏
Аналоги:
• CN RC2-6237-000 - Подшипник вала выхода бумаги
Canon
RL1-2111-000 - Ролик выхода бумаги (направляющий / 1 шт. / в узле 2 шт.)
По запросу
Аналоги:
• CET RL1-2111-000 - (DGP0631) Ролик выхода бумаги *направляющий
HP
RM1-6423-000CN - Привод узла двухсторонней печати, в сборе
1399 ⃏
Аналоги:
• CET RM1-6423-000CN - (DGP0653) Привод узла двухсторонней печати, в сборе
HP RM1-6441-000CN - Узел подачи бумаги для двухсторонней печати, в сборе
HP RM1-6445-000CN - Датчик наличия бумаги в узле двухсторонней печати
Canon RU5-2895-000 - Натяжная пружина лотка ручной подачи (лоток 1)
-
Canon RU6-0674-000 - Шестерня привода фотовала (145 зубов)
Canon RU6-0688-000 - Шестерня (21 зуб)
По запросу
Canon RU6-0693-000 - Шестерня (17 зубов)
По запросу
Canon RU6-2610-000 - Пружина сжатия ролика выхода бумаги
Canon VS1-7258-007 - Разъём соединения
Электронные компоненты
Canon FM1-T886-000 - Плата форматтера
HP RM1-6378-000CN - Главный мотор
Узел термозакрепления
Hi-Black BUSH-P2035 - Подшипник прижимного вала (смазка в комплекте)
LT DPT-FILM-087 - Термоплёнка
323 ⃏
LT DPT-FILM-087-20 - Термоплёнка (упаковка из 20 шт.)
6139 ⃏
Canon FB2-9601-000 - Прижимной вал
Canon
RC1-3685-000 - Прижимной вал
Аналоги:
• CET CET3685N - Прижимной вал
979 ⃏
• Hi-Black LPR-P2035-SR - Прижимной вал (мягкий)
• LaserTech RC1-3685-CLN - Прижимной вал
Canon RL1-2112-000 - Вал выхода бумаги из узла термозакрепления
658 ⃏
HP
RM2-2905-000CN - Печь, в сборе (220В)
Аналоги:
• CET RM1-6406-000CN - (CET3683) Печь, в сборе *восстановленная / 220В
Снято с производства
• Hi-Black RM1-6406-000CN - Печь, в сборе (новая / 220В)
HP
RM1-6406-FILM - Термоплёнка (смазка в комплекте)
1058 ⃏
Аналоги:
• CN RM1-6405-FM3 - Термоплёнка (смазка в комплекте)
277 ⃏
• ELP RM1-6406-FILM - (FF-H2055-1) Термоплёнка
333 ⃏
• ELP RM1-6406-FILM - (FF-H2055PQ-1) Термоплёнка
576 ⃏
Canon
RU5-0307-000 - Шестерня привода узла термозакрепления (27 зубов)
Аналоги:
• Hi-Black RU5-0307-000 - Шестерня привода узла термозакрепления (27 зубов)
• CET RU5-0307-000 - (DGP7497) Шестерня привода узла термозакрепления *27 зубов
84 ⃏
• GP RU5-0307-000 - Шестерня привода узла термозакрепления (27 зубов)
• LaserTech RU5-0307-CLN - Шестерня привода узла термозакрепления (27 зубов)
Canon
RU6-0690-000 - Шестерня прижимного вала (27 зубов)
Аналоги:
• Hi-Black RU6-0690-000 - Шестерня прижимного вала (27 зубов)
• CET RU6-0690-000 - (CET3686) Шестерня прижимного вала *27 зубов
87 ⃏
CET RM1-6405-FILM - (CET2706) Термоплёнка *смазка в комплекте
399 ⃏
CET
CET2710 - Нагревательный элемент узла термозакрепления (220В)
Снято с производства
Аналоги:
• CET CET291014 - Нагревательный элемент узла термозакрепления (220В)
1672 ⃏
• LaserTech RM1-6406-HE - Нагревательный элемент узла термозакрепления (220В)
731 ⃏
CET CET2706U - Термоплёнка *смазка в комплекте
419 ⃏
Детали корпуса
Canon RC2-6273-000 - Петля лотка ручной подачи бумаги (правая)
Canon RC2-8291-000 - Петля лотка ручной подачи бумаги (левая)
HP WC4-5136-000CN - Переключатель
Canon XA9-1503-000 - Винт (M3X6)
Canon XA9-1671-000 - Винт (M3X8)

Расходные материалы

Ремонт

Диагностика Canon i-SENSYS MF411dw

✔ 900 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)

Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• Диагностируем узел автоматической подачи документов
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей

Срок проведения:
• 1 час - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность

Ремонт Canon i-SENSYS MF411dw

✔ 3000 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов

Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика

Срок проведения:
• 24 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов

Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации

Выезд мастера

✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование

Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера

Доставка оборудования

✔ Москва - 600 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний

Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний

Для инженера

Повторяющийся дефект

 Запчасти и компоненты Canon i-SENSYS MF411dw

🔧Таблица диагностики валов принтера по периоду повторения дефектов

📝 Таблица для определения неисправности валов по периоду повторения дефектов

🔍Как использовать таблицу:

  1. Сделайте тестовый отпечаток с видимым дефектом
  2. С помощью линейки точно измерьте расстояние между повторяющимися дефектами
  3. Найдите ближайшее значение в таблице ниже
  4. Проверьте указанный компонент на износ или повреждения
Период повторения (мм) Потенциальный проблемный компонент
38 мм Ролик первичного заряда (картридж)
39 мм Вал переноса заряда (узел переноса)
42 мм Магнитный вал (картридж)
43 мм Вал регистрации (узел подачи)
57 мм Термоплёнка (узел термозакрепления)
63 мм Прижимной вал (узел термозакрепления)
75 мм Фотовал (картридж)

⚠️Важные заметки:

  • Для точной диагностики используйте качественный тестовый отпечаток
  • Измерения должны быть максимально точными (±1 мм может изменить диагноз)
  • Перед заменой компонентов проверьте также состояние сопряженных деталей
