30 000 стр. или 5 лет использования - ресурс устройства, заявленный производителем Снят с производства
Запчасти и компоненты
| Производство | Описание | Инф. | Цена |
| Подача и захват бумаги |
| Samsung | 6107-001164 - Пружина флажка датчика наличия бумаги |
| Samsung | JC66-02598B - Вал подачи бумаги (2 резинки на металлической оси) | 375 |
| Аналоги: | |||
| • Xerox | 022N02798 - Вал подачи бумаги (2 резинки на металлической оси) | ||
| Samsung | JC66-03049A - Флажок датчика подачи бумаги | 264 |
| Аналоги: | |||
| • Xerox | 120N00546 - Флажок датчика подачи бумаги | По запросу | |
| Samsung | JC66-03050A - Флажок датчика формата бумаги |
| Аналоги: | |||
| • Xerox | 120N00547 - Флажок датчика формата бумаги | По запросу | |
| Samsung | JC66-03439A - Резиновый элемент на ролик захвата бумаги из основного лотка | 298 |
| Аналоги: | |||
| • Hi-Black | JC66-03439A - Резиновый элемент на ролик захвата бумаги из основного лотка | ||
| Аналоги: | |||
| • Xerox | 001N00547 - Площадка отделения бумаги из основного лотка, в сборе | ||
| • GP | JC93-00522A - Площадка отделения бумаги из основного лотка, в сборе (без пружины) | 168 | |
| Samsung | JC93-00524A - Узел захвата бумаги из основного лотка, в сборе (с металлической планкой и пластиковой рамкой) |
| Аналоги: | |||
| • Xerox | 130N01757 - Узел захвата бумаги из основного лотка, в сборе (без металлической планки и пластиковой рамки) | ||
| • LaserTech | JC93-00525A - Узел захвата бумаги из основного лотка, в сборе (без металлической планки и пластиковой рамки) | ||
| • GP | JC93-00525A - Узел захвата бумаги из основного лотка, в сборе (без металлической планки и пластиковой рамки) | ||
| Внутренние компоненты |
| Samsung | 6107-001163 - Пружина пластиковых прижимов в узле выхода бумаги | 224 |
| Аналоги: | |||
| • Xerox | 009N01522 - Пружина пластиковых прижимов в узле выхода бумаги | ||
| Samsung | 6107-002633 - Торсионная пружина |
| Samsung | JC39-02047A - Шлейф планшетного сканера | 1246 |
| Samsung | JC61-04431A - Направляющая картриджа (правая) |
| Samsung | JC65-00053A - Пружина датчика контроля картриджа (1 шт. / в аппарате 4 шт.) | 317 |
| Samsung | JC66-03061A - Шестерня узла подачи бумаги |
| Аналоги: | |||
| • Xerox | 007N01801 - Шестерня узла подачи бумаги | ||
| Samsung | JC93-00517B - Левая боковая пластина, в сборе (мотор и редуктор в комплекте) |
| Аналоги: | |||
| • Xerox | 001N00548 - Левая боковая пластина, в сборе (мотор и редуктор в комплекте) | ||
| Узел переноса |
| Samsung |
JC66-02709A - Вал переноса заряда В сервисной документации Samsung Mono Laser MFP Xpress M2070/M2070W/M2070F/M2070FW (Ver 1.00) обозначен ресурс в 30,000 стр. | 782 |
| Аналоги: | |||
| • Xerox | 022N02794 - Вал переноса заряда | ||
| Электронные компоненты |
| Samsung | 0609-001409 - Линейка сканирования |
| Samsung | JC47-00033B - Электромагнитная муфта | 634 |
| Аналоги: | |||
| • Xerox | 121N01246 - Электромагнитная муфта | ||
| Samsung | JC92-02288A - Плата с датчиками наличия бумаги в узле подачи |
| Аналоги: | |||
| • Xerox | 130N01759 - Плата с датчиками наличия бумаги в узле подачи | ||
| Samsung | JC93-00530A - Главный мотор | 1642 |
| Samsung | JC97-03775B - Блок лазера | 3632 |
| Аналоги: | |||
| • Xerox | 062N00293 - Блок лазера | ||
| Samsung | JC98-02555A - Плата питания | 3735 |
| Аналоги: | |||
| • Xerox | 105N02303 - Плата питания | ||
| Узел термозакрепления |
| Samsung |
1404-001541 - Термистор Снято с производства | По запросу |
| Samsung |
4712-001091 - Термостат Снято с производства | - |
| Samsung | 4713-001641 - Лампа нагрева тефлонового вала (230В / 750Вт / 287мм) | 942 |
| Samsung | JC61-03754A - Подшипник тефлонового вала (левый) |
| Аналоги: | |||
| • CET | JC61-03754A - (CET3535) Подшипник тефлонового вала *левый | ||
| • CET | JC61-03754A - (CET361023) Подшипник тефлонового вала *левый | 359 | |
| Samsung | JC61-03755A - Подшипник тефлонового вала (правый) |
| Аналоги: | |||
| • CET | JC61-03755A - (CET3515) Подшипник тефлонового вала *правый | ||
| • CET | JC61-03755A - (CET361022) Подшипник тефлонового вала *правый | 356 | |
| Samsung | JC61-03756A - Подшипник прижимного вала | 493 |
| Samsung | JC63-02616A - Крышка выхода в узле термозакрепления | По запросу |
| Samsung | JC66-02716B - Прижимной вал | 3549 |
| Samsung | JC66-03080A - Шестерня привода тефлонового вала | По запросу |
| Samsung | JC66-03089A - Тефлоновый вал |
| Аналоги: | |||
| • Hi-Black | JC66-03089A - Тефлоновый вал | ||
| • CET | JC66-03089A - (CET3513) Тефлоновый вал | ||
| • CET | JC66-03089A - (CET181013) Тефлоновый вал | 1094 | |
| Samsung | JC91-01070A - Вал выхода бумаги из узла термозакрепления, в сборе (пружины и прижимные ролики в комплекте) | 805 |
| Аналоги: | |||
| • GP | JC91-01070A - Вал выхода бумаги из узла термозакрепления, в сборе (пружины и прижимные ролики в комплекте) | ||
| Samsung |
JC91-01077A - Печь, в сборе (220В / Ресурс: до 30,000 стр.) В сервисной документации Samsung Mono Laser MFP Xpress M2070/M2070W/M2070F/M2070FW (Ver 1.01) обозначен ресурс в 30,000 стр. | 5391 |
| Аналоги: | |||
| • Xerox | 126N00433 - Печь, в сборе (220В) | ||
| • Apex | JC91-01077A - Печь, в сборе (восстановленная / 220В) | ||
| Samsung | JC93-00807A - Пластиковый вал выхода бумаги в узле термозакрепления | 317 |
| Детали корпуса |
| Samsung | 6006-001078 - Винт | По запросу |
| Samsung | JB01-00002A - Стекло планшетного сканера (247 x 356 x 2.85мм / прозрачное) |
| Аналоги: | |||
| • Xerox | 057N00156 - Стекло планшетного сканера | ||
| Samsung | JC63-00209A - Белая губка крышки планшетного сканера |

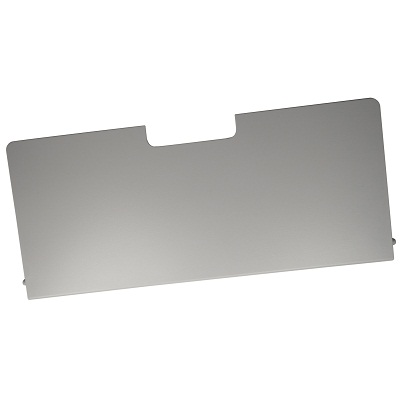

| Samsung | JC63-04338A - Лоток подачи бумаги (откидная крышка) | По запросу |
| Samsung | JC97-04193A - Крышка планшетного сканера, в сборе (для модели без автоподатчика документов) |
Расходные материалы
Ремонт
Диагностика Samsung Xpress M2070W
✔ 570 руб.
✚ Диагностика проводится бесплатно, при условии последующего ремонта
✔ Оборудование должно быть комплектным (расходные материалы, лотки и прочее)
Перечень работ:
• Проверяем комплектность
• Проверяем целостность корпусных деталей
• Диагностируем внутренние компоненты
• Подключаем устройство и проверяем электронные компоненты
• Диагностируем состояние расходных материалов
• Диагностируем узлы подачи и захвата бумаги
• Диагностируем узел термозакрепления
• По результатам диагностики составляем акт технического состояния со списком всех необходимых деталей
Срок проведения:
• 1 час - механическое повреждение или естественный износ
• 48 часов - неисправность электроники
• По договоренности - плавающая неисправность
Ремонт Samsung Xpress M2070W
✔ 1900 руб.
✚ Цена за ремонт фиксированная и в процессе работ не изменится
✔ Без стоимости комплектующих, запасных частей и расходных материалов
Перечень работ:
• Замена деталей по результатам диагностики
• Смазка механических элементов
• Чистка внутренних и электронных компонентов
• Чистка корпусных деталей
• Контрольная диагностика
Срок проведения:
• 24 часа
✔ При наличии всех комплектующих, запасных частей и расходных материалов
Гарантия:
• 1 месяц - замена только требующихся деталей для устранения текущей неисправности
• 3 месяца - замена всех рекомендованных деталей по результатам диагностики
• Отказ в гарантии - несоблюдение условий эксплуатации
Выезд мастера
✔ Москва - 500 руб. в пределах МКАД
✚ Московская область - стоимость по согласованию
✔ Регионы - стоимость и возможность выезда по договорённости
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - согласование
Условия выезда:
• Условия эксплуатации соответствуют нормам
• Свободный доступ к оборудованию
• Учитывайте время необходимое для проведения работ
• Каждый выезд оплачивается - будьте внимательны в описании неисправностей ДО приезда мастера
Доставка оборудования
✔ Москва - 400 руб. в одну сторону
✚ Московская область - стоимость по согласованию
✔ Регионы - силами транспортных компаний
Сроки:
• Москва - 24 часа
• Московская область - 48 часов
• Регионы - сроки транспортных компаний
Для инженера
Повторяющийся дефект
⚠ Валы имеют свой радиус
💡 Для определяения неисправности потребуется отпечаток и линейка
✎ Смотри таблицу
| Период повторения | Вал |
| 26,7 мм | Ролик первичного заряда (картридж) |
| 33,7 мм | Вал проявки (картридж) |
| 39,3 мм | Вал переноса заряда (узел переноса) |
| 62,8 мм | Прижимной вал (узел термозакрепления) |
| 62,9 мм | Фотовал (картридж) |
| 63,7 мм | Тефлоновый вал (узел термозакрепления) |
| 78,2 мм | Вал подачи тонера (картридж) |
